Sprawozdanie

z ćwiczeń laboratoryjnych materiałoznawstwa elektrycznego

Ćwiczenie wykonali: Paweł Dymek, Rafał Zychman, Bober Dariusz, Remigiusz Szafraniec

Sprawozdanie napisał Dariusz Bober

Temat ćwiczenia: Wytrzymałość dielektryczna izolacji gazowych.

Grupa dziekańska ED 3.1

Semestr trzeci

Data wykonania ćwiczenia 1996.11. 18

Ocena i uwagi:

1. Cel ćwiczenia.

Wykonanie przez nas tego ćwiczenia miało na celu określenie wytrzymałości dielektrycznej powietrza w zależności od odległości i kształtu elektrod przy napięciu przemiennym.

2. Podstawowe informacje teoretyczne.

Zazwyczaj powietrze jest doskonałym dielektrykiem. Ponieważ jeżeli do dwoch elektrod, znajdujących się w środowisku powietrza, przyłożymy niskie napięcie to jony znajdujące się w powietrzu podążają do odpowiednich elektrod, tam zostaną zrekombinowane. W powietrzu nie będzie już jonów i nie będzie przepływał prąd.

W przypadku przyłorzenia wysokiego napięcia mamy odmienną sytuację. Jony biegnąc do odpowiednich elektrod, są natyle przyśpieszane, że zdeżając się na cwej drodze z innymi atomami wybijają z nich elektrony, tworząc w ten sposób nowe jony. Efekt ten jest lawinowy - następuje przebicie.

3. Wykonanie ćwiczenia.

Wykorzystany układ pomiarowy:

Wartość maksymalną napięcia przeskoku U_pm określamy z zależności:

gdzie: ϑ -przekładnia transformatora probierczego TP,

u_v -napiecie przeskoku wykazywane przez woltomierz V.

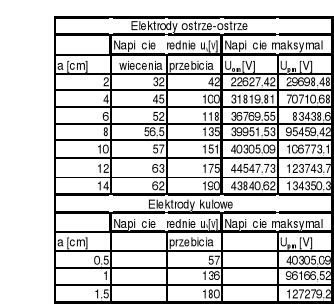

Wyniki przeprowadzonych pomiarów, zawarte w protokole pomiarowym, przedstawia ponirzsza tabelka:

Na ich podstawie wykreśliłem charakterystykę wytrzymałości dielektrycznej powietrza, w zależności od odległości pomiędzy elektodami:

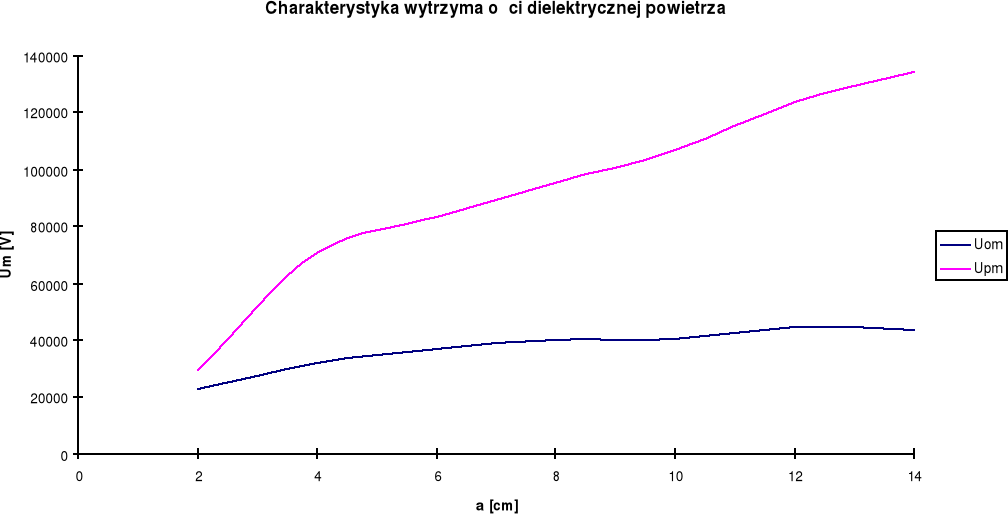

1)Układ elektrod ostrze-ostrze:

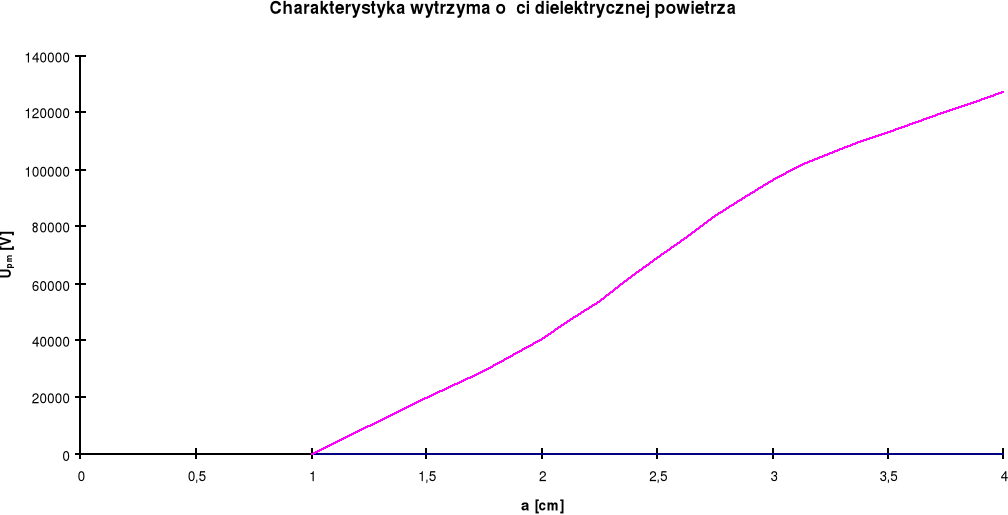

2) Elektrody kulowe:

Pomiary przeprowadzone zostały w warunkach:

1) dla iskiernika ostrze-ostrze:

T=303K ; p=763 mmHg ; H₂O=40%

2) dla iskiernika kulowego:

T=298K ; p=763 mmHg ; H₂O=50%

Wnioski

-Wytrzymałość dielektryczna powietrza jest odwrotnie proporcjonalna do przyłożonego do elektrod napięcia, a wprost proporcjonalna do odległości pomiędzy nimi.

-Dużym uproszczeniem i ułatwieniem w wykonaniu obliczeń było wykorzystanie elektronicznej techniki obliczeniowej (programu komputerowego „Microsoft Ofice”).

---
