TEMAT WOLTOMIERZ CYFROWY
Zespół nr 6: Marcin Brajer, Andrzej Jesswein, Adam Krukowski, Marcin Zalewski				EiT semestr IV
Data wykonania ćw. 22.III.2000	Data oddania sprawozdania 05.IV.2000	Ocena	Podpis

Spis przyrządów:

• generator type PO-27

• licznik (counter) MXC-1600

• zasilacz DC POWER SUPPLY DF1730SB

• digital multimeter TYPE V543 (1) (wyświetlacz 4¼ cyfry)

• digital multimeter MXD-4660A (2) (wyświetlacz 4½ cyfry)

Dokładność miernika V543: ±(0,05% wartości mierzonej + 0,01% pełnej skali)

0,01% pełnej skali = ±1 na ostatnim miejscu znaczącym

Dokładność miernika MXD-4660A: ±(0,05% wartości mierzonej + 3 na ostatnim miejscu znaczącym)

Woltomierze używane w tym pomiarze to woltomierze cyfrowe z podwójnym całkowaniem.

1. Pomiar napięcia

wartość ustawiona	miernik V543	miernik MXD-4660A
1 V	zakres 1 V	­zakres 2 V
		(1,0433 ± 0,0006)V	(1,0426 ± 0,0008)V
	1 V	zakres 10 V	zakres 20 V
		(1,041 ± 0,002)V	(1,041 ± 0,004)V
	1,5 V	zakres 10 V	zakres 2 V
		(1,560 ± 0,002)V	(1,5585 ± 0,0011)V
	3 V	zakres 10 V	zakres 20 V
		(3,048 ± 0,002)V	(3,047 ± 0,004)V
	10 V	zakres 10 V	zakres 20 V
		(10,037 ± 0,006)V	(10,034 ± 0,008)V

2. Pomiar zakłóceń szeregowych składowej zmiennej

Ważną cechą woltomierzy z podwójnym całkowaniem jest tłumienie zakłóceń zmiennych o częstotliwości sieciowej pod warunkiem dobrania czasu całkowania T napięcia mierzonego U_x równego okresowi 50 Hz (czyli 20 ms) lub jego wielokrotności.

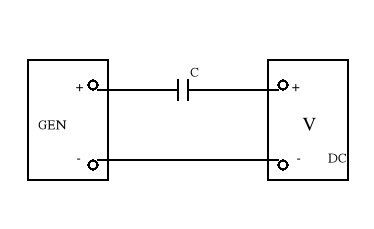

Schemat do pomiaru zakłóceń szeregowych składowej zmiennej:

kondensator C odcina składową stałą

f [Hz]	| Uzakmax | [V]
20	2,129
30	0,788
40	0,183
50	0,001
60	0,070
70	0,071
80	0,049
90	0,023
100	0,001
110	0,014
120	0,016
130	0,012
140	0,006
150	0,001

3. Wnioski

Jak widać z wyników pomiarów bardziej dokładnym przyrządem pomiarowym jest miernik V543, przy pomiarze tym miernikiem popełnialiśmy mniejszy błąd. Ważną rolę odgrywa także odpowiednie dobranie zakresu pomiarowego co widać na podstawie pomiaru napięcia 1 V dla dwóch różnych zakresów pomiarowych. Przy niewłaściwym zakresie błąd jest większy.

Zakłócenia szeregowe składowej zmiennej prawie w ogóle nie występowały przy częstotliwościach 50 Hz, 100 Hz, 150 Hz, co jest zgodne z teorią ponieważ woltomierze z podwójnym całkowaniem tłumią zakłócenia zmienne o tych częstotliwościach. Dla pozostałych częstotliwości największe zakłócenia występowały dla niskich częstotliwości, natomiast wraz ze wzrostem f zakłócenia malały.

Laboratoria z Podstaw Miernictwa. Wydział Elektryczny P.S.

Dr inż. Andrzej Czajkowski

M. Brajer, A. Jesswein, A. Krukowski, M. Zalewski, EiT semestr IV
