LABORATORIUM Z ENERGOELEKTRONIKI .
ĆW.NR 7	ZYDOREK ROBERT ,CHEJDUK PIOTR,CHILIŃSKI DARIUSZ	GR.2
DATA: 16.12.98	TEMAT: PARAMETRY DYNAMICZNE ELEMENTÓW ENERGOELEKTRONICZNYCH.	OCENA

1. Cel ćwiczenia.

Celem ćwiczenia było wyznaczenie podstawowych parametrów dynamicznych tyrystora takich jak::

- czas wyłączenia tq,

- ładunek przejściowy Qrr ,

przy zmianie prądu przewodzenia i napięcia blokowania.

2. Schemat pomiarowy.

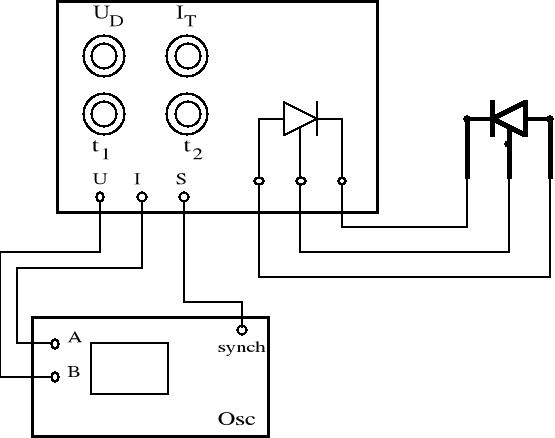

Rys.1. Schemat układu do pomiaru parametrów dynamicznych tyrystora

3. Wyniki pomiarów.

Tyrystor I.

JTM [A]	JrrM [A]	trr [μs]	tq [μs]	Qrr [μC]
17	4.5	3.2	60	28.8
9.5	4	3.2	56	25.6
6	3.5	2.8	54	19.6
2	3	2.4	48	14.4
1	0.5	2	44	2

Tyrystor II. (szybki)

JTM [A]	JrrM [A]	trr [μs]	tq [μs]	Qrr [μC]
13	5	2.8	12	14
10	4	2.7	11	10.8
6	3.5	2.2	10.8	7.7
3	2	1.6	10	3.2
1.8	1.8	1.2	9.6	2.16

J_TM - wartość szczytowego prądu przewodzenia

J_rrM - wartość szczytowego przejściowego prądu wstecznego

t_rr - czas odzyskiwania zdolności zaworowych (będący sumą czasu magazynowania nośników i czasu rekomginacji ładunku nadmiarowego)

t_q -czas wyłączania (jest to czas który musi upłynąć między przejściem prądu i_T przez zero , a pojawieniem się dodatniego napięcia blokowania)

Q_rr -ładunek przejściowy (ładunek, który wczasie t_rr zostanie odprowadzony za złącza)

WNIOSKI

Pod pojęciem „właściwości dynamiczne tyrystora” jest rozumiana charakterystyka procesów przejściowych występujących przy załączaniu oraz przy wyłączaniu tyrystora. Załączenie tyrystora następuje po doprowadzeniu impulsu prądowego do bramki tyrystora znajdującego się w stanie blokowania. Wyłączenie tyrystora wiąże się z koniecznością przerwania prądu na czas dostateczny do usunięcia ładunków nadmiarowych z obszaru złącza środkowego , które polega na krótkotrwałej polaryzacji napięciem wstecznym.

Podczas ćwiczenia obserwowaliśmy na oscyloskopie proces przejściowy podczas wyłączania tyrystora, na podstawie tych przebiegów odczytaliśmy wartości czasu wyłączania oraz czasu odzyskiwania zdolności zaworowych. Obliczyliśmy również wartość ładunku przejściowego.

Na podstawie powyższych obserwacji możemy stwierdzić, że wartość prądu J_TM pozostaje w ścisłym związku z czasem odzyskania zdolności zaworowych tyrystora trr (wzrost prądu JT powoduje wzrost ładunku Qrr efektem czego jest wydłużenie czasu odprowadzenia tego ładunku trr, a także znaczny wzrost czasu wyłączania tyrystora t_q ). Wartość czasu wyłączania zależy również od temperatury struktury złączowej.

Dla tyrystora szybkiego czas wyłączania był wyraźnie mniejszy niż w tyrystorach zwykłych, gdyż wartość zgromadzonego ładunku Qrr była mniejsza.

---
