POLITECHNIKA RZESZOWSKA
IM. IGNACEGO ŁUKASIEWICZA
ZAKŁAD GEOTECHNIKI I HYDROTECHNIKI
MECHANIKA GRUNTÓW I FUNDAMENTOWANIA
ZESTAWIENIE OBCIĄŻEŃ DLA BUDYNKU WIELOKONDYGNACYJNEGO
Prowadzący: Wykonał:
mgr inż. Grzegorz Straż Marek Pastuła
II BD LP-7
Założenia ogólne:
obiekt: budynek wysoki o konstrukcji żelbetowej o wysokości 33,3 m , liczba kondygnacji - 10,
lokalizacja: Rzeszów ,
strefa przemarzania: hz = 1,0 m ,
strefa obciążenia śniegiem: strefa II - Qk = 0,9 kN/m2 ,
strefa obciążenia wiatrem: strefa I - qk = 250 Pa ,
wysokość kondygnacji - 2,5 m ,
przeznaczenie obiektu: biurowiec .
Podstawy obliczeniowe :
PN - 81/B - 03020 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie.
PN - 82/B - 02000 Obciążenia budowli. Zasady ustalania wartości.
PN - 82/B - 02001 Obciążenia budowli. Obciążenia stałe.
PN - 82/B - 02003 Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe.
PN - 80/B - 02010 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem.
PN - 77/B - 02011 Obciążenia w obliczeniach statycznych. Obciążenie wiatrem.

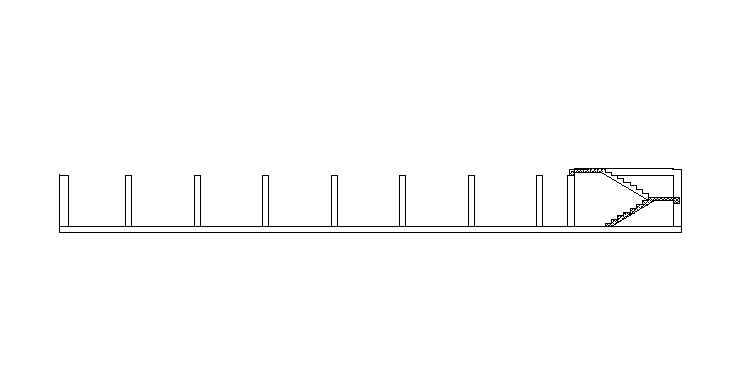

Geometria obiektu (schemat statyczny).
Założenia szczegółowe:

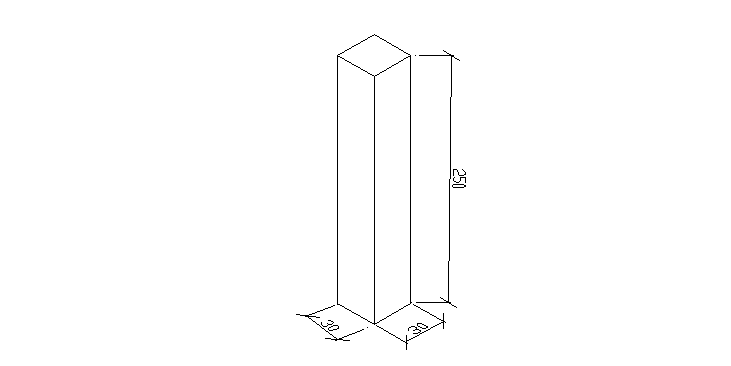

słup żelbetowy ( 30*30*250 ,40*40*250 )
rygiel (30*30*300, 30*30*540, 40*40*300, 40*40*540 )

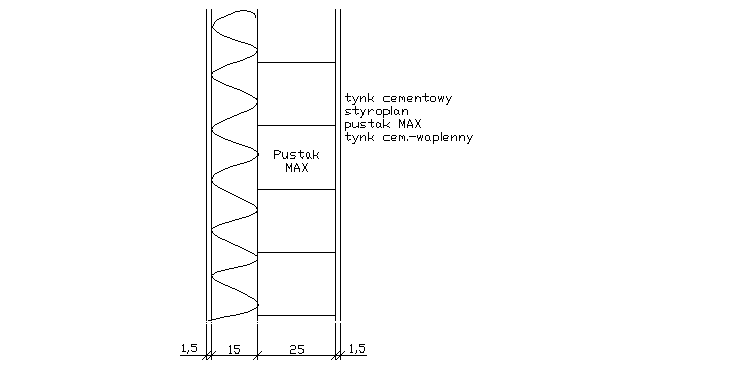

ściany zewnętrzne
ściany wewnętrzne (nośne)
ściany wewnętrzne (działowe)

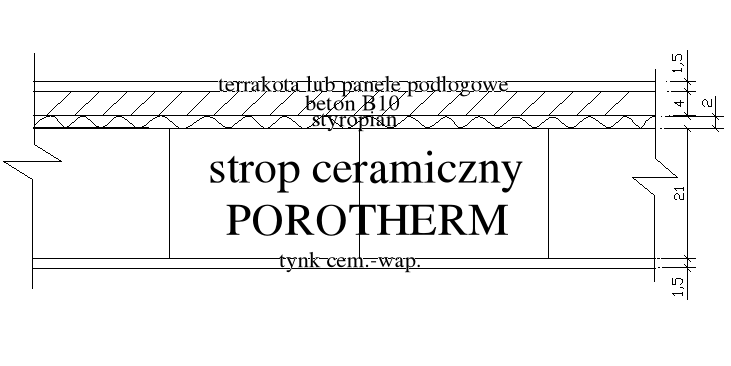

strop (między kondygnacjami)

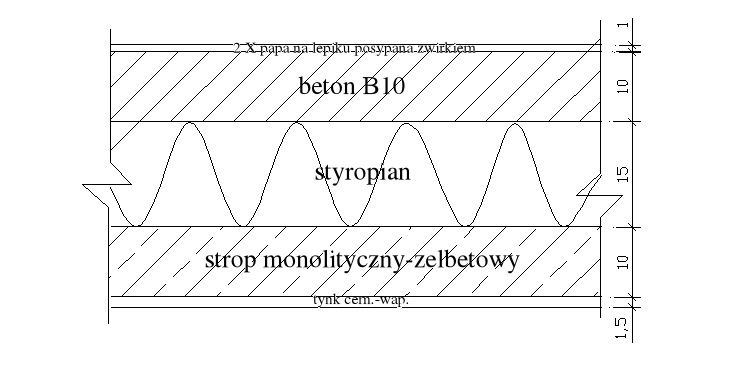

stropodach

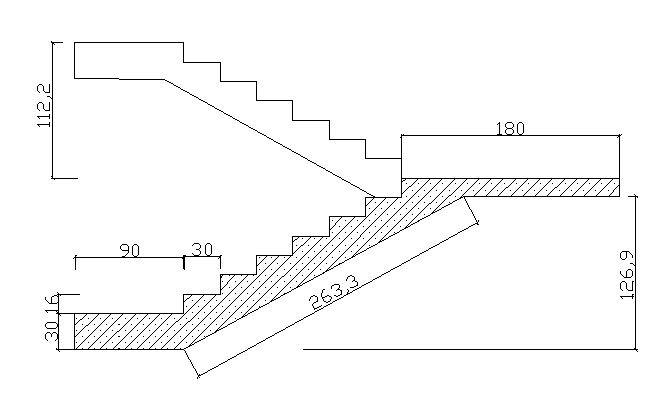

schody
Obliczenie pól powierzchni i objętości poszczególnych materiałów
przypadających na jedną kondygnacje.
Lp. |
MATERIAŁ |
LOKALIZACJA |
POLE POWIERZCHNI |
ILOŚĆ NA 1 KONDYGNACJE |
OBJĘTOŚĆ V |
|||
- |
- |
- |
[m2] |
[sztuk] |
[m3] |
|||
1 |
BETON ZWYKŁY NA KRUSZYWIE KAMIENNYM ZBROJONY ZAGĘSZCZONY |
KONSTRUKCJA NOŚNA (SŁUPY) |
- |
30x30x250 |
40x40x250 |
30x30x250 |
40x40x250 |
SUMA |
|
|
|
|
18 |
24 |
4,050 |
9,600 |
13,650 |
|
|
(RYGLE) |
- |
0,3x0,3x3/5,4 |
0,4x0,4x3/5,4 |
0,3x0,3x3/5,4 |
0,4x0,4x3/5,4 |
SUMA |
|
|
|
|
35 |
22 |
12,906 |
12,096 |
25,002 |
2 |
TYNK CEMENTOWY |
ŚCIANA ZEWNĘTRZNA |
171,6 |
OKNA |
ilość/pow. |
2,574 |
||
|
STYROPIAN |
|
|
|
18/1,8 |
25,740 |
||
|
PUSTAK - MAX |
|
|
ŚCIANA |
powierz. |
42,900 |
||
|
TYNK CEM. - WAPIENNY |
|
|
|
204,0 |
2,574 |
||
3 |
TYNK CEM. - WAPIENNY |
ŚCIANA WEWNĘTRZNA (NOŚNA) |
117,2 |
DRZWI |
ilość/pow. |
1,758 |
||
|
CEGŁA PEŁNA |
|
|
|
16/1,8 |
43,364 |
||
|
TYNK CEM. - WAPIENNY |
|
|
ŚCIANA |
146 |
1,758 |
||
4 |
TYNK CEM. - WAPIENNY |
ŚCIANA WEWNĘTRZNA (DZIAŁOWA) |
232,9 |
DRZWI |
ilość/pow. |
3,494 |
||
|
CEGŁA PEŁNA |
|
|
|
2/1,8+1/2 |
58,225 |
||
|
TYNK CEM. - WAPIENNY |
|
|
ŚCIANA |
248,5 |
3,494 |
||
5 |
TERRAKOTA |
STROP (MIĘDZY KONDYGNACJAMI) |
435,6 |
- |
6,534 |
|||
|
PANELE PODŁOGOWE |
|
|
|
6,534 |
|||
|
WYLEWKA BETON B10 |
|
|
|
17,424 |
|||
|
STYROPIAN |
|
|
|
8,712 |
|||
|
STROP POROTHERM |
|
|
|
91,476 |
|||
|
TYNK CEM. - WAPIENNY |
|
|
|
6,534 |
|||
6 |
2 x PAPA NA PODŁOŻU BETONOWYM POSYPANA ŻWIRKIEM |
STROPODACH |
498,728 |
- |
4,987 |
|||
|
BETON B10 |
|
|
|
49,873 |
|||
|
STYROPIAN |
|
|
|
74,809 |
|||
|
STROP MONOLITYCZNY - ŻELBETOWY |
|
|
|
49,873 |
|||
|
TYNK CEM. - WAPIENNY |
|
|
|
7,481 |
|||
7 |
TYNK CEM. - WAPIENNY |
SCHODY |
13,95 |
- |
0,209 |
|||
|
TERRAKOTA |
|
26,94 |
|
0,404 |
|||
|
BETON ZWYKŁY NA KRUSZYWIE KAMIENNYM ZBROJONY ZAGĘSZCZONY |
|
- |
|
3,173 |
|||
|
|
|
|
|
|
|||
|
|
|
|
|
|
Zestawienie obciążeń [ na 1 kondygnację ]:
obciążenia stałe,
konstrukcja nośna (słupy i rygle żelbetowe )
Lp. |
MATERIAŁ |
Qk |
V |
Qck |
gm |
QO |
|
|
|
[kN/m3] |
[m3] |
[kN] |
- |
[kN] |
|
1 |
BETON ZWYKŁY NA KRUSZYWIE KAMIENNYM ZBROJONY ZAGĘSZCZONY |
25,0 |
SŁUPY |
13,65 |
966,3 |
1,2 |
1159,56 |
|
|
|
RYGLE |
25,002 |
|
|
|
|
|
|
SUMA |
38,652 |
|
|
|
|
|
|
|
|
966,3 |
|
1159,56 |
ściany zewnętrzne - wysokość H = 2,50 [m ]
Lp. |
MATERIAŁ |
Qk |
V |
Qck |
gm |
QO |
|
|
[kN/m3] |
[m3] |
[kN] |
- |
[kN] |
1 |
TYNK CEMENTOWY |
21,0 |
2,574 |
54,054 |
1,3 |
70,270 |
2 |
STYROPIAN |
0,45 |
25,74 |
11,583 |
1,2 |
13,900 |
3 |
PUSTAK - MAX |
12,5 |
42,8 |
535 |
1,2 |
642 |
4 |
TYNK CEM.-WAPIENNY |
19,0 |
2,574 |
48,906 |
1,3 |
63,578 |
|
|
|
|
649,543 |
|
789,748 |
ściany wewnętrzne (nośne) - wysokość H = 2,50 [m]
Lp. |
MATERIAŁ |
Qk |
V |
Qck |
gm |
QO |
|
|
[kN/m3] |
[m3] |
[kN] |
- |
[kN] |
1 |
TYNK CEM.-WAPIENNY |
19,0 |
1,758 |
33,402 |
1,3 |
43,423 |
2 |
CEGŁA PEŁNA |
18,0 |
43,364 |
780,552 |
1,2 |
936,662 |
3 |
TYNK CEM.-WAPIENNY |
19,0 |
1,758 |
33,402 |
1,3 |
43,423 |
|
|
|
|
847,356 |
|
1023,508 |
ściany wewnętrzne (działowe) - wysokość H =2,50 [m]
Lp. |
MATERIAŁ |
Qk |
V |
Qck |
gm |
QO |
|
|
[kN/m3] |
[m3] |
[kN] |
- |
[kN] |
1 |
TYNK CEM.-WAPIENNY |
19,0 |
3,494 |
66,386 |
1,3 |
86,3018 |
2 |
CEGŁA PEŁNA |
18,0 |
58,225 |
1048,05 |
1,2 |
1257,66 |
3 |
TYNK CEM.-WAPIENNY |
19,0 |
3,494 |
66,386 |
1,3 |
86,3018 |
|
|
|
|
1180,822 |
|
1430,264 |
strop (między kondygnacjami)
Lp. |
MATERIAŁ |
Qk |
V |
Qck |
gm |
QO |
|
|
[kN/m3] |
[m3] |
[kN] |
- |
[kN] |
1 |
TERRAKOTA |
25,0 |
6,534 |
163,350 |
1,2 |
196,020 |
2 |
PANELE PODŁOGOWE |
0,09 |
6,534 |
0,588 |
1,2 |
0,706 |
3 |
BETON B10 |
23,0 |
17,424 |
400,752 |
1,3 |
520,978 |
4 |
STYROPIAN |
0,45 |
8,712 |
3,920 |
1,2 |
4,704 |
5 |
STROP POROTHERM |
3,2 |
91,472 |
292,710 |
1,2 |
351,252 |
6 |
TYNK CEM.-WAPIENNY |
19,0 |
6,534 |
124,146 |
1,2 |
148,975 |
|
|
|
|
985,467 |
|
1222,635 |
stropodach
Lp. |
MATERIAŁ |
Qk |
V |
Qck |
gm |
QO |
|
|
[kN/m3] |
[m3] |
[kN] |
- |
[kN] |
1 |
2 x PAPA NA PODŁOŻU BETONOWYM POSYPANA ŻWIRKIEM |
0,150 |
4,987 |
0,748 |
1,2 |
0,898 |
2 |
BETON B10 |
23,0 |
49,873 |
1147,079 |
1,1 |
1261,787 |
3 |
STYROPIAN |
0,45 |
74,809 |
33,664 |
1,2 |
40,397 |
4 |
STROP MONOLITYCZNY - ŻELBETOWY |
25,0 |
49,873 |
1246,825 |
1,1 |
1371,508 |
5 |
TYNK CEM.- WAPIENNY |
19,0 |
7,481 |
142,139 |
1,2 |
170,567 |
|
|
|
|
2570,455 |
|
2845,156 |
schody
Lp. |
MATERIAŁ |
Qk |
V |
Qck |
gm |
QO |
|
|
[kN/m3] |
[m3] |
[kN] |
- |
[kN] |
1 |
TERRAKOTA |
25,0 |
0,404 |
10,1 |
1,2 |
12,12 |
2 |
BETON ZWYKŁY NA KRUSZYWIE KAMIENNYM ZBROJONY ZAGĘSZCZONY |
25,0 |
3,173 |
79,325 |
1,2 |
95,19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
TYNK CEM.-WAPIENNY |
19,0 |
0,209 |
3,971 |
1,2 |
4,7652 |
|
|
|
|
93,396 |
|
112,0752 |
Obciążenia stałe przypadające na najwyższą kondygnacje ( + schody ):
|
|
|
|
|
|
|
|
Obciążenia stałe całkowite przypadające na poziom fundamentów (x 10 k):
En = Qck*n = |
49705,899 |
[kN] |
Eo = Qo*n = |
60110,973 |
[kN] |
Obiciążenie śniegiem:
Konstrukcja dachu - stropodach jednospadowy o pochyleniu -
II strefa obciążenia śniegiem - Qk = 0,9 [kN/m2]
współczynnik zależny od kształtu dachu - c = 0,8
współczynnik obciążenia -
pole powierzchni dachu - F = 498,728 [m2]
Obciążenie charakterystyczne dachu:
Obciążenie wiatrem:
I strefa - charakterystyczny współczynnik parcia qk = 0,25[kPa]
współczynnik ekspozycji - Ce = 0,7
współczynnik działania porywów wiatru -
współczynnik aerodynamiczny - C =0,7
współczynnik bezpieczeństwa -
pole powierzchni ściany poprzecznej -A = 499,5 [m2]
Obciążenie technologiczne:
Lp. |
RODZAJ POMIESZCZENIA |
OBCIĄŻENIE JEDNOSTKOWE |
POWIERZCHNIA |
OBCIĄŻENIE Qk |
WSPÓŁCZYNNIK BEZPIECZEŃSTWA |
OBCIĄŻENIE QO |
|
|
|
[kN/m2] |
[m2] |
[kN] |
|
[kN] |
|
1 |
BIUROWE |
2,0 |
259,2 |
518,4 |
1,4 |
725,76 |
|
2 |
SANITARIATY |
1,5 |
32,4 |
48,6 |
1,4 |
68,04 |
|
3 |
BIUROWE |
KORYTARZE |
2,5 |
72,6 |
181,5 |
1,4 |
254,1 |
|
|
KLATKI SCHODOWE |
4,0 |
12,9 |
51,6 |
1,3 |
67,08 |
|
|
|
|
800,1 |
|
1114,98 |

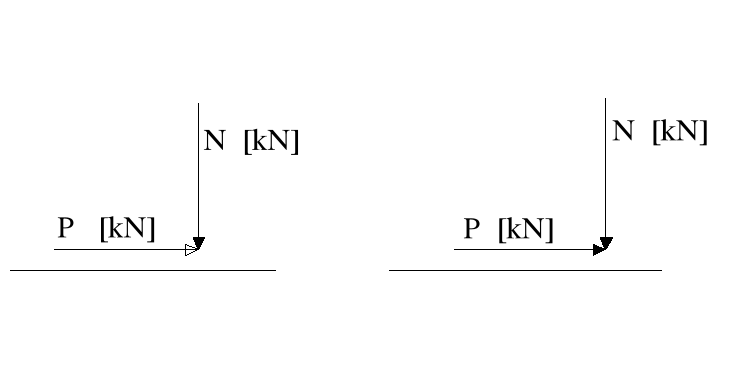

Podsumowanie:
obciążenia pionowe,
POCHODZENIE OBCIĄŻENIA |
Qk |
Qo |
|
|
[kN] |
[kN] |
|
OBCIĄŻENIA STAŁE |
49705,899 |
60110,973 |
|
OBCIĄŻENIE ŚNIEGIEM |
358,868 |
502,415 |
|
OBCIĄŻENIE TECHNOLOGICZNE |
8001 |
11149,8 |
|
|
|
58065,767 |
71763,188 |
obciążenie poziome,
Qk = 110,289 [kN]
Qo = 143,156 [kN]
obciążenie w przeliczeniu na 1 [m2],
pole powierzchni budynku - Pp = 450 [m2]
