Sprawozdanie numer 2

Temat: Porównanie parametrów

wzmacniaczy operacyjnych

i komparatorów

Klasa IV B

Numer 9

Grupa 2

Rok szkolny 2001/2002

Data wykonania

 15.10.2001

Data oddania sprawozdania

29.10.2001

OCENA

Celem ćwiczenia było zbadanie i porównanie parametrów wzmacniaczy operacyjnych i komparatorów.

Komparator jest to układ elektryczny, którego sygnał wyjściowy zmienia się z jednej wartości skrajnej w drugą, gdy wartość sygnału na jednym wejściu przekroczy wartość napięcia odniesienia na drugim wejściu. Komparator umożliwia zatem porównywanie wartości sygnału doprowadzonego do jednego wejścia z napięciem odniesienia na drugim wejściu. Zmiana znaku różnicy tych napięć jest sygnalizowana nagłą zmianą poziomu napięcia wyjściowego. Układ komparatora powinien charakteryzować się przede wszystkim dużą dokładnością porównywania napięć wejściowych, czyli dużą zdolnością rozdzielczą, określaną najmniejszą wartością różnicowego napięcia wejściowego powodującą przełączenie układu. Funkcję komparatora może spełniać wzmacniacz różnicowy o bardzo dużym wzmocnieniu,

gdyż wówczas wystarczy niewielka zmiana różnicowego napięcia wejściowego, aby napięcie wyjściowe przyjmowało jedną z dwóch skrajnych wartości.

Do współpracy z układami cyfrowymi są wytwarzane specjalne układy komparatorów scalonych. Różnią się one od wzmacniaczy operacyjnych głównie tym, że mogą pracować bez pętli sprzężenia zwrotnego, mają zazwyczaj większą szybkość działania, a poziomy napięć i wartości prądów wyjściowych są dostosowane do parametrów typowych układów cyfrowych

Elementy układu:

  1. stanowisko do badania wzmacniaczy operacyjnych (praca dyplomowa)

  2. stanowisko do badania komparatorów (praca dyplomowa)

  3. zasilacz stabilizowany 0-26V, 2A

  4. generator K2 1405

  5. oscyloskop Tektronik 2225

  6. miernik elektroniczny METEX 3650 x2

0x01 graphic

  1. Komparator

0x01 graphic

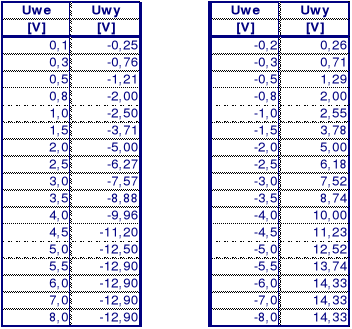

2. Wzmacniacz

0x01 graphic
0x01 graphic

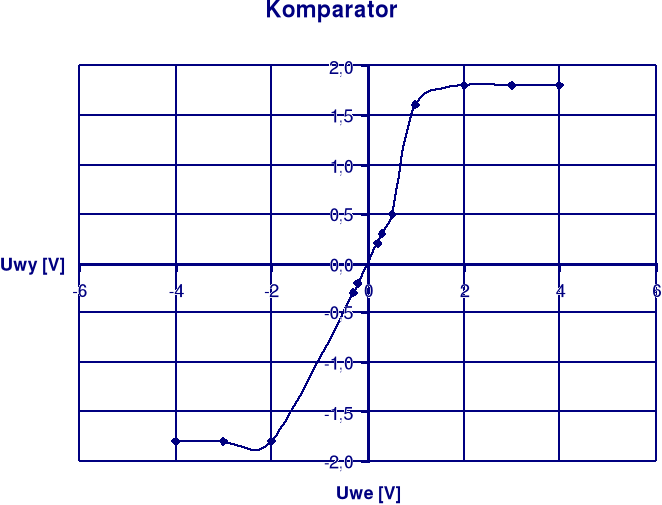

Komparator Wzmacniacz w ukł odwracającym

0x01 graphic

Wzmacniacz w ukł nieodwracającym

0x01 graphic

0x01 graphic

0x01 graphic

Wnioski:

Wzmacniacze operacyjne bez sprzężenia zwrotnego mogą działać jak komparatory. Wystarczy usunąć sprzężenie zwrotne, które osłabia wzmocnienie napieciowe wzmacniacza. Wówczas ze swoim wielkim wzmocnieniem napięciowym, na wyjściu układu ukaże się sygnał dążący do Uz. Gdybyśmy mieli idealny układ wzmacniacza operacyjnego, napiecie wyjściowe mogło by być wyższe od napiecia zasilania

Komparator może służyć do porównywania wartości dwóch napięć, określania wartości napięcia przy znanym napięciu odniesienia.

Układ komparatora zamienia wejściowe sygnał sinusoidalny na sygnał prostokątny, może więc być używany w generatorach sygnału prostokątnego.

Możliwe jest także użycie komparatora jako układu zabezpieczającego ponieważ mimo zmian sygnału wejściowego sygnał wyjściowy pozostaje stały w określonym przedziale.

Komparator idealny zamienia jak najmniejszą zmiane napięcia wejściowego na sygnał stały. Kierunki odniesienia napięcia we (sygnału zgadzają się z kierunkami funkcji wyjścia.
