OBWIEDNIE SIŁ PRZEKROJOWYCH DLA PŁYTY

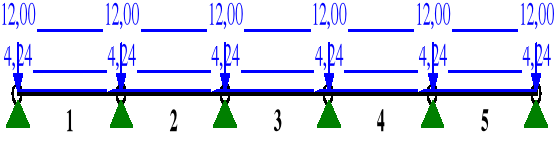

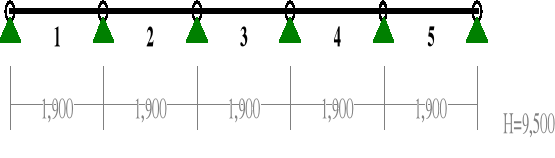

OBCIĄŻENIA:
------------------------------------------------------------------

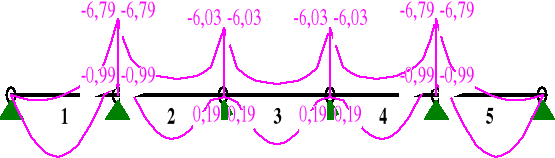

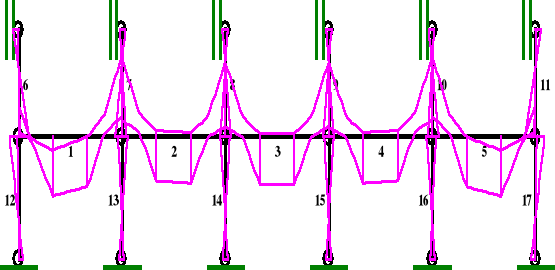

MOMENTY-OBWIEDNIE:

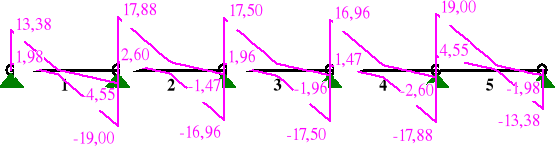

TNĄCE-OBWIEDNIE:

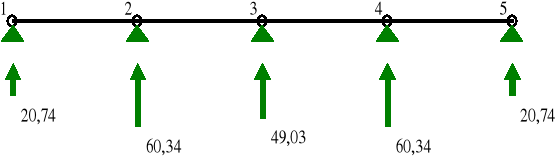

ŻEBRO-REAKCJE

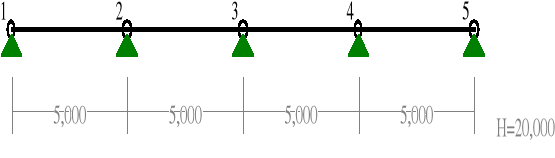

WĘZŁY:
OBCIĄŻENIE TECHNOLOGICZNE:

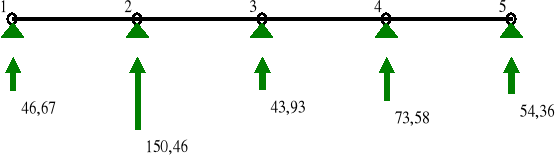

REAKCJE PODPOROWE:
150,46

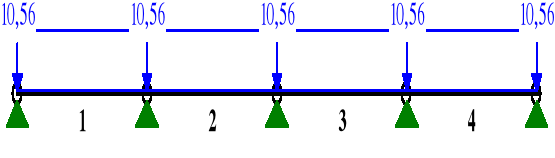

OBCIĄŻENIE STAŁE:
REAKCJE PODPOROWE:

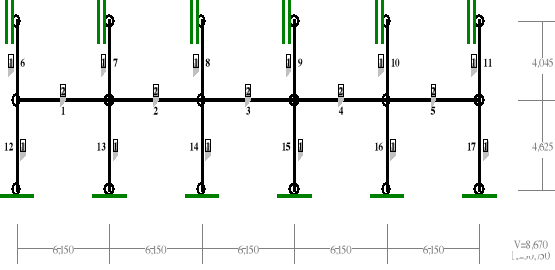

OBWIEDNIE SIŁ PRZEKROJOWYCH DLA PODCIĄGU:

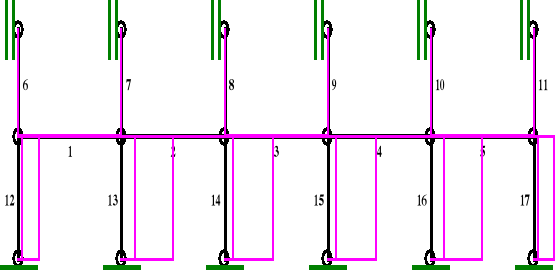

OBCIĄŻENIA:

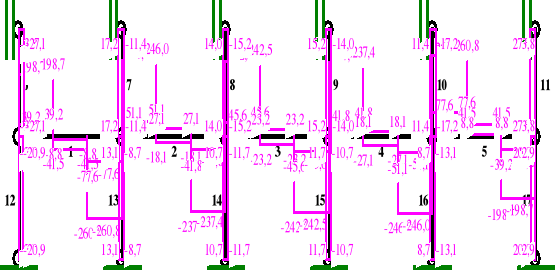

MOMENTY-OBWIEDNIE:

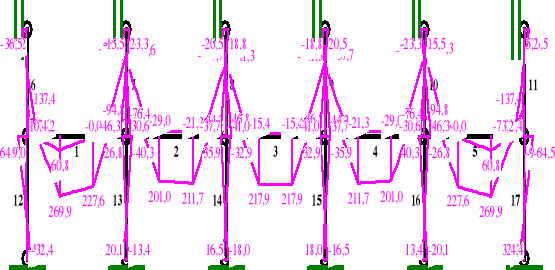

TNĄCE-OBWIEDNIE:
NORMALNE-OBWIEDNIE:
OCIĄŻENIE PŁYTY |
Wartość charakterystyczna [kN/m2] |
γf |
Wartość obliczeniowa [kN/m2] |
O.stałe |
|
|
|
Płytki kamionkowe |
0,44 |
1,30 |
0,57 |
Gładź cementowa |
|
|
|
21[kN/m3]*0,02m |
0,42 |
1,30 |
0,55 |
Płyta żelbetowa |
|
|
|
25[kN/m3]*0,1m |
2,50 |
1,10 |
2,75 |
Tynk cementowy |
|
|
|
19[kN/m3]*0,015m |
0,29 |
1,30 |
0,37 |
Σ= |
3,65 |
|
4,24 |
|
|
|
|
Obciążenie technologiczne |
10,00 |
1,20 |
12,00 |
OCIĄŻENIE ŻEBRA |
Wartość charakterystyczna [kN/m] |
γf |
Wartość obliczeniowa [kN/m] |
O.stałe |
|
|
|
Obciążenie z płyty |
|
|
|
3,65[kN/m2]*2,05m |
7,48 |
|
8,69 |
Ciężar własny żebra |
|
|
|
25[kN/m3]*0,2m*0,3m |
1,50 |
1,10 |
1,65 |
Tynk |
|
|
|
19[kN/m2]*0,015m*0,3m*2 |
0,17 |
1,30 |
0,22 |
Σ= |
9,15 |
|
10,56 |
Obciążenie technologiczne |
20,50 |
1,20 |
24,60 |
OCIĄŻENIE PODCIĄGU |
Wartość charakterystyczna [kN] |
γf |
Wartość obliczeniowa [kN] |
O.stałe |
|
|
|
Obciążenie z żebra |
54,85 |
|
60,34 |
Ciężar własny podciągu |
|
|
|
25[kN/m3]*0,35m*0,4m*2,05m |
7,18 |
1,10 |
7,89 |
Tynk |
|
|
|
19[kN/m3]*0,015m*0,4m*2,05*2 |
0,47 |
1,30 |
0,61 |
Σ= |
62,50 |
|
68,84 |
Obciążenie technologiczne |
125,38 |
1,20 |
150,46 |
MOMENTY-OBWIEDNIE:
TNĄCE-OBWIEDNIE:
NORMALNE-OBWIEDNIE:
