LABORATORIUM Z MECHANIKI DOŚWIADCZALNEJ
KATANOWSKA ANETA	Data: 13.03.97r	Grupa: 21M

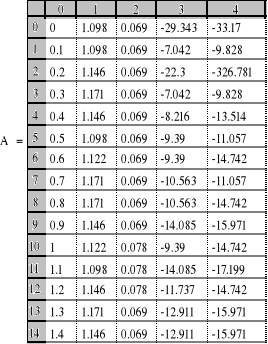

W ćwiczeniu mierzyliśmy odkształcenia belki zamontowanej na maszynie wytrzymałościowej MTS250. Belka była obciążona siłą zmienną w czasie oraz podparta dwoma podporami. Odległość między dwiema podporami wynosiła 160 mm. Jest to tzw. rozstaw podpór. Na belce zostały naklejone dwa tensometry oporowe. Obserwowaliśmy zachowanie się belki. Odkształciła się ona pod wpływem przyłożonej siły. Zapisaliśmy program sterujący do mikroprofilera. Pozwoliło to nam zmierzyć siłę, przemieszczenie oraz przemieszczenie zarejestrowane na tensometrach. Dzięki temu uzyskaliśmy wykresy ε1(t), ε2(t), P(t). Pozwoli nam to na wykonanie wykresów w tym ćwiczeniu oraz dokonanie obliczeń.

s

Wnioski:

Z przeprowadzonych pomiarów i obliczeń możemy wysnuć następujące wnioski. Naklejając rozetę na belkę zmieniamy czułość układu pomiarowego. Próbka była delikatnie ściśnięta siłą -3kN. Założona ona była w punktach pomiarowych. Jeżeli zostało to zrobione nie precyzyjnie to mogły powstać inne momenty. Tensometry mogły być naklejone wadliwie co mogło być przyczyną błędu pomiarowego. Błędy pomiarowe mogły być różne. Niektóre z nich wymieniłem powyżej. Podsumowując, tensometry oporowe mają dużą czułość, co pozwala mierzyć bardzo małe odkształcenia. Wyróżniają się dużą dokładnością pomiarów, co wynika z ich charakterystyki liniowej, i możliwością stosowania w układach pomiarowych wzmacniaczy. Są one niewrażliwe na drgania i wstrząsy, mogą pracować w wysokich temperaturach i ciśnieniach. Mają jednak pewne wady. Można je naklejać tylko raz, gdyż po zdjęciu z miejsca pomiarowego zawsze ulegają uszkodzeniu. Ciężko jest je nakleić na badany element. Trzeba też również kilkukrotnie wstępnie je obciążyć i odciążyć ze względu na dość wyraźne występowanie histerezy w pierwszych pomiarach po naklejeniu.

---
