Akademia Górniczo - Hutnicza

w Krakowie

im. Stanisława Staszica

GEOMECHANIKA GRUNTÓW

SPRAWOZDANIE 3

TEMAT:

Oznaczenie modułu jednostronnego ściskania skał”.

Wydział Górniczy

I Ś rok 2 RIwKŚ

Chudzikiewicz Marcin

Głodkiewicz Tadeusz

Badanie należy przeprowadzić na próbkach skał sypkich o wilgotności naturalnej. Do oznaczania modułu jednostronnego ściskania zwanego również edometrycznym modułem ściśliwości wykorzystany zostanie edometr laboratoryjny typ EL.

Tok przeprowadzenia ćwiczenia.

Badanie ściśliwości skały polega na stopniowym obciążaniu próbki skalnej o średnicy 65 mm i wysokości 20 mm umieszczonej w metalowym pierścieniu 1 edometru w warunkach uniemożliwiających rozszerzanie się próbki na boki. Wywierane na próbkę obciążenie powoduje odkształcenie pionowe, tj. zmianę wysokości próbki, która przy stałym przekroju jest wprost proporcjonalna do zmian objętości próbki. Pomiar odkształceń pionowych dokonywany jest za pomocą dwóch czujników zegarowych 2.

Odciążenie próbki następuje poprzez układ dźwigowy 3.

Próbkę skały o strukturze nienaruszonej pobiera się za pomocą pierścienia dwudzielnego 4, w środku którego znajduje się pierścień zasadniczy 5.

Po wciśnięciu pierścienia w skałę odcina się próbkę od pozostałej skały. powierzchnię górną i dolną próbki w pierścieniu zasadniczym 5 wyrównuje się nożem. Przed umieszczeniem pierścienia wraz z próbką na filtrze dolnym 6 nakłada się na niego bibułę filtracyjną. Zakłada się podkładki uszczelniające 7 oraz pierścień dociskowy 8. pierścień ten łączy się z podstawą 9 za pomocą trzech śrub z nakrętkami motylkowymi. Następnie na górnej powierzchni próbki umieszcza się krążek bibuły filtracyjnej, na nim filtr górny 10, a dalej tłok 11.

Po zmontowaniu edometru czujniki zegarowe doprowadza się do kontaktu z tłokiem 11 i ustawia się wskazania początkowe, które powinny wynosić minimum 5 mm.

Obciążenie próbki uzyskiwane z obciążników poprzez układ dźwigowy należy przeprowadzić dla następujących stopni 0,05; 0,1; 0,2; 0,4 Mpa.

Odczyty z czujników należy wykonać po 1, 2, 5, 10, 15 i 20 minutach. Po czasie 20 min. Należy przyjąć, że próbka uległa pełnej konsolidacji, zwiększamy wiec obciążenie według wyżej podanego schematu.

Sposób opracowania wyników.

Wyniki pomiarów zestawiono w tabeli, wykorzystując wzory (1)-(2) oraz dane pochodzące z rys 1.

Mając wartości osiadań próbki czyli zmniejszenie jej wysokości h w czasie t przy danym stopniu obciążenia sporządzono wykresy konsolidacji próbki skalnej. Zależność h = f (t) przedstawiono w skali pół logarytmicznej tzn. na osi pionowej naniesiono wartości osiadań h, [mm] w skali proporcjonalnej, a na osi poziomej wartości t, [s] w skali logarytmicznej. Na jednym rysunku obrazującym zależność h = f (t) naniesiono krzywe konsolidacji dla obciążeń: σ = 0,05 MPa, σ = 0,1 MPa, σ = 0,2 MPa i σ = 0,4 MPa. Opierając się na wykresach konsolidacji sporządzono wykres ściśliwości tj. zależność osiadań końcowych przy każdym stopniu obciążenia od naprężeń w skali pół logarytmicznej h = f (σ). Na osi pionowej naniesiono wartości osiadań końcowych h, [mm] w skali proporcjonalnej, a na osi poziomej wartości naprężeń σ , [MPa] w skali pół logarytmicznej. Badając w edometrze ściśliwość próbki skalnej uzyskuje się krzywą ściśliwości pierwotnej na podstawie, której obliczono wartości modułu ściśliwości dla siedmiu zakresów obciążenia tj.

1) 0,0 - 0,05 MPa, 2) 0,05 - 0,1 MPa, 3) 0,1 - 0,2 MPa, 4) 0,2 - 0,4 MPa, 5) 0,0- 0,1 MPa, 6) 0,0 - 0,2 MPa,

7) 0,0 - 0,4 MPa,

0x01 graphic

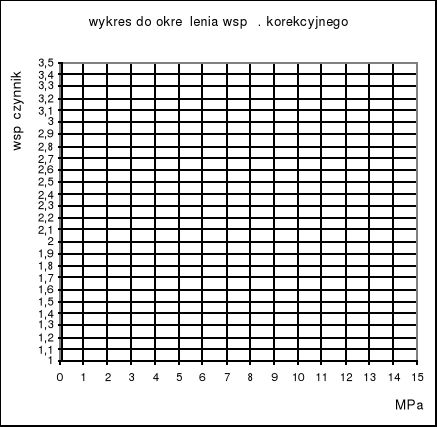

Rysunek 1.

Moduł jednostronnego ściskania (edometryczny moduł ściśliwości ) jest to stosunek przyrostu osiowego naprężenia normalnego do jednostkowego zmniejszenia wysokości próbki. Wyznacza się go zna podstawie pomiaru odkształceń próbki skały, ze wzoru:

0x01 graphic
(1)

gdzie:

M - edometryczny moduł ściśliwości w danym przedziale obciążenia, MPa, 0x01 graphic
- przyrost naprężenia normalnego w próbce skalnej dla zakresu od 0x01 graphic
do

0x01 graphic
;0x01 graphic
, MPa,

0x01 graphic
- zmniejszenie wysokości próbki na skutek zwiększenia naprężenia o

0x01 graphic
, mm,

0x01 graphic
- grubość próbki przed zwiększeniem naprężenia o 0x01 graphic
, mm

0x01 graphic
- współczynnik korekcyjny przyjmowany z wykresu (rys. 1); zależny od wartości 0x01 graphic
,

0x01 graphic
- odkształcenie jednostkowe próbki; 0x01 graphic

0x01 graphic
- numer zakresu obciążenia.

Wykorzystując wartości modułu ściśliwości należy obliczyć dla określonych przedziałów naprężeń modułu odkształcenia, jakie miałaby próbka przy badaniu w trójosiowym stanie odkształcenia. Zakłada się przy tym, że w niewielkim przedziale naprężeń próbka jest ciałem liniowo odkształcającym się i że można do niego stosować zależności jak do ośrodka sprężystego:

0x01 graphic
(2)

gdzie: 0x01 graphic
- moduł odkształcenia, MPa,

0x01 graphic
- moduł ściśliwości, MPa,

0x01 graphic
- współczynnik rozszerzalności bocznej; dla piasków 0x01 graphic
.

Rodzaj skał

Wyniki konsolidacji próbki skalnej dla odpowiednich wartości obciążeń

Obciążenie

0x01 graphic

MPa

Czas

t

s

Odczyty czujników

mm

Zmniejszenie wysokości próbki

0x01 graphic
, mm

Wysokość próbki

0x01 graphic
mm

1

2

1

2

średnie

0,05

60

120

300

600

900

1200

4,51

4,50

4,49

4,48

4,47

4,47

4,64

4,63

4,62

4,61

4,60

4,60

0,49

0,50

0,51

0,52

0,53

0,53

0,36

0,37

0,38

0,39

0,40

0,40

0,425

0,435

0,445

0,455

0,465

0,465

19,575

19,565

19,555

19,545

19,535

19,535

0,1

60

120

300

600

900

1200

4,02

4,015

4,00

3,995

3,99

3,99

4,21

4,20

4,195

4,195

4,19

4,19

0,98

0,985

1,00

1,005

1,01

1,01

0,79

0,80

0,805

0,805

0,81

0,81

0,885

0,8925

0,9025

0,905

0,91

0,91

19,115

19,1075

19,0975

19,095

19,09

19,09

0,2

60

120

300

600

900

1200

2,19

2,165

2,14

2,125

2,115

2,11

2,39

2,38

2,35

2,335

2,325

2,32

2,81

2,835

2,86

2,875

2,885

2,89

2,61

2,62

2,65

2,665

2,675

2,68

2,71

2,7275

2,755

2,77

2,78

2,785

17,29

17,2725

17,245

17,23

17,22

17,215

0,4

60

120

300

600

900

1200

1,16

1,12

1,09

1,07

1,06

1,055

1,36

1,33

1,30

1,285

1,275

1,27

3,84

3,88

3,91

3,93

3,94

3,945

3,64

3,67

3,70

3,715

3,725

3,73

3,74

3,775

3,805

3,8225

3,8325

3,8375

16,26

16,225

16,195

16,1775

16,1675

16,1625

Wyniki badań ściśliwości

Lp.

i

Zakresy obciążenia

0x01 graphic

MPa

Odkształcenia

0x01 graphic

Współczynnik

0x01 graphic

Moduł ściśliwości

0x01 graphic

MPa

Moduł odkształcenia

0x01 graphic

MPa

1

2

3

4

5

6

7

0,0-0,05

0,05-0,1

0,1 - 0,2

0,2 - 0,4

0,0 - 0,1

0,0 - 0,2

0,0 - 0,4

0,0238

0,0239

0,1141

0,078

0,0476

0,1617

0,2374

0,6

1,12

0,4

0,75

0,6

0,3

0,45

1,26

1,17

0,24

0,63

1,26

0,37

0,76

0,936

0,869

0,178

0,468

0,936

0,275

0,564

Wnioski:

Jak widać z pomiarów i wykresów największe osiadanie jest dla σ = 0,2 MPa.
