POLITECHNIKA LUBELSKA |
PROJEKTOWANIE KOMPUTEROWE W ELEKTROTECHNICE |
||||
Grzegorz Młynek Mariusz Podsiadły
|
Grupa: ED 5.1 |
Rok akad.: 1996/97 |
|||
Data: 15.01.1997 |
Nr ćwiczenia: 2a |
Ocena: |
Temat: Wyznaczenie parametrów obwodu w stanie nieustalonym |
Wyznaczyć przebieg prądu po zamknięciu wyłącznika W (rysunek). Warunki początkowe są zerowe.
a) , a = 4.5 Wb, b = 0.1 A, R = 50 W, E = 100 V
Równanie obwodu jest następujące:
W celu jego rozwiązania posłużyliśmy się programem MathCad 5.0
b) i(Y) = a*Y2, a = 3.27, R = 31.2 W, E = 50 V
Równanie obwodu ma postać

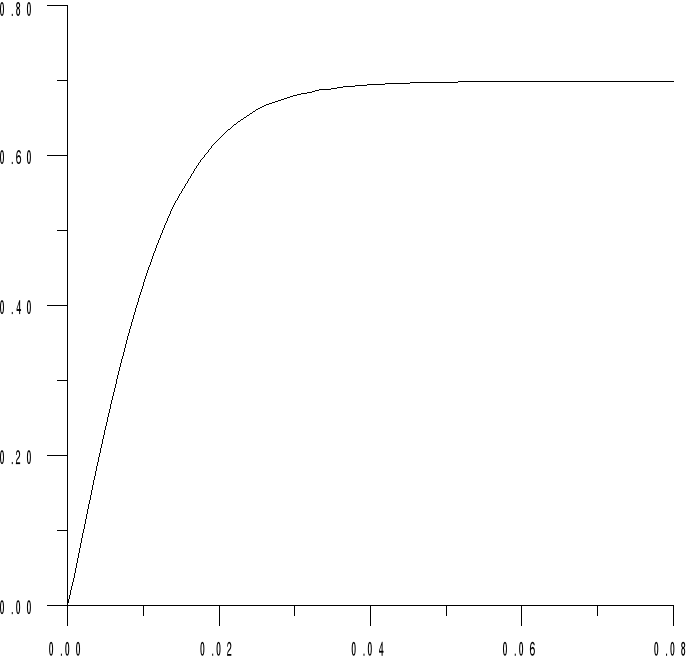

Zależności strumienia od czasu
a)
b)

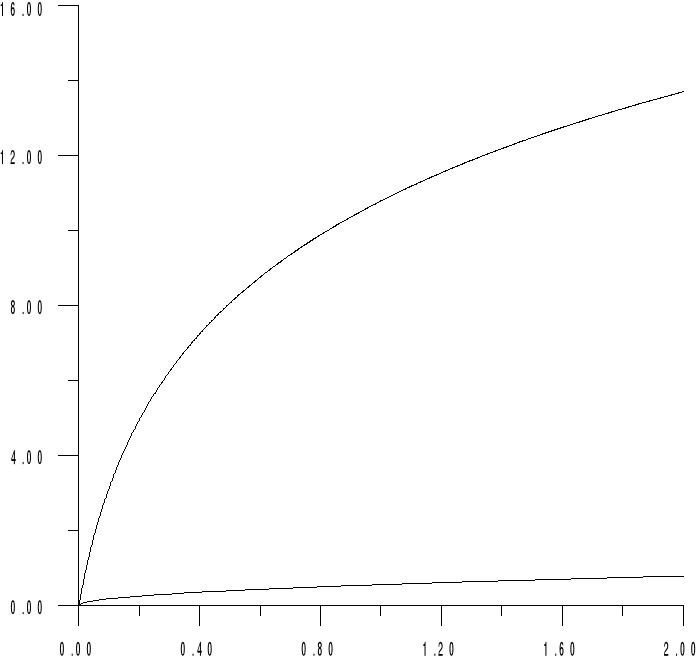

Przebiegi strumienia w funkcji prądu wykreślone w programie GRAPHER 1.09

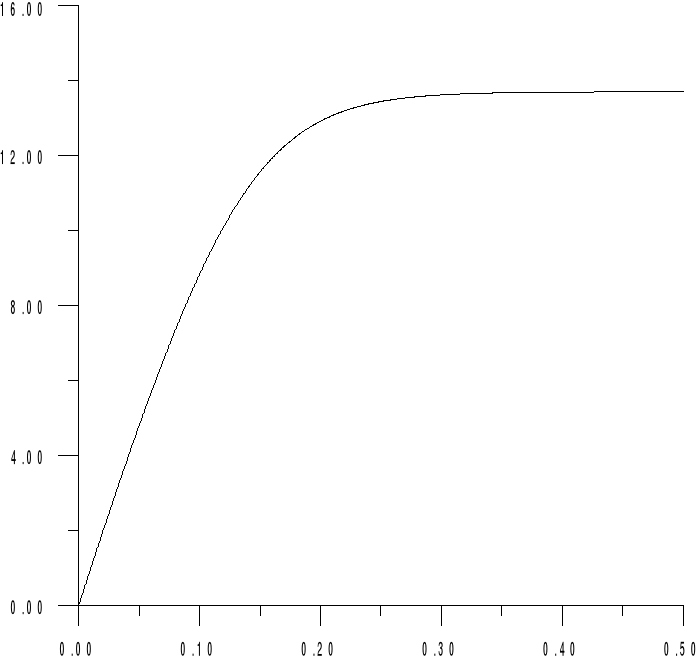

Przebiegi strumienia oraz prądu w funkcji czasu
