1. TEMAT I CEL ĆWICZENIA.

Budowa monitorów alfanumerycznych.

Celem ćwiczenia jest poznanie elementów monitorów. Zapoznanie się z schematem monitora "Neptun M156" i rozpoznanie poszczególnych bloków monitora odpowiedzialnych za podstawowe parametry urządzenia tzn.:

- blok zasilania,

• blok wzmacniacza wizji,

• blok wzmacniacza fonii,

• blok odchylania pionowego,

• blok odchylania poziomego,

• blok wysokiego napięcia.

Porównanie budowy monitora polskiej produkcji "Neptun M156" z monitorem zagranicznym firmy "NIXDORF COMPUTER".

Wyjaśnienie celu umieszczenia gniazda prądu stałego na 12V.

2. SZKICE ELEMENTÓW.

rys.1 Gniazdo wejścia-wyjścia monitora "Neptun M156"

rys.2 Gniazdo wejścia-wyjścia monitora firmy "NIXDORF COMPUTER".

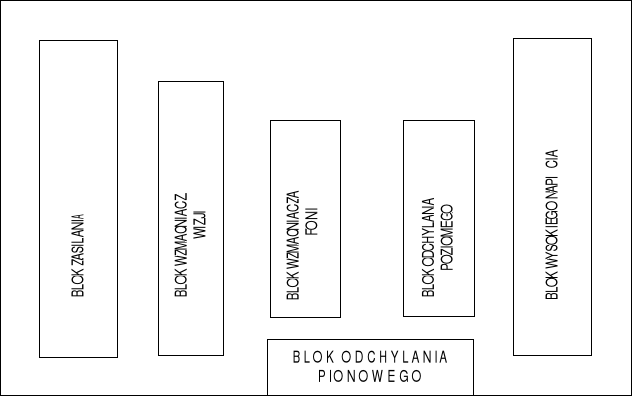

rys.3 Schemat blokowy płyty monitora "Neptun M156"

3. WNIOSKI.

W wyniku porównywania monitora "Neptun M156" z monitorem firmy "NIXDORF COMPUTER", zaobserwowaliśmy następujące różnice rozwiązań konstrukcyjnych.

Monitor "Neptun M156" poszczególne bloki ma umieszczone na oddzielnych płytkach ,łatwych w demontażu miejsce ich lokalizacji na płycie głównej widać na rys.3. Natomiast w drugim monitorze można było odróżnić tylko blok zasilania, wysokiego napięcia, i płytę na której są umieszczone pozostałe elementy. Płyta ta jest mało przejrzysta i znalezienie usterki na niej jest bardzo pracochłonne. Po wnikliwej obserwacji i analizie obu monitorów doszliśmy do wniosku, że monitor "NIXDORF COMPUTER" nie posiada wzmacniacza fonii gdyż niema potencjometru z oznaczeniem głośności, a głośnik był podłączony do gniazda wejścia-wyjścia. Naszym zdaniem wadą w monitorze zagranicznym jest to, że jest w pełni obudowany blachami zasilanie, wyniku czego jest słabsze chłodzenie elementów między innymi transformatora i jest gorszy dostęp, tego problemu niema w pierwszym monitorze. Gniazda wejścia-wyjścia różniły się gdyż pierwszy miał 5 bolcowe rys.1, a drugi 9 bolcowe rys.2. Z monitora "Neptun M156" jest wyprowadzone gniazdo prądu stałego 12V które może służyć do zasilania urządzeń zewnętrznych np. klawiatury, drukarki czy skanera. Dobrym rozwiązaniem jest wyjmowany przewód zasilania w pierwszym monitorze gdyż przy przenoszeniu monitora czy telewizora częstą przyczyną uszkodzenia mechanicznego jest zaplątanie się w przewód.
