Załącznik nr 8

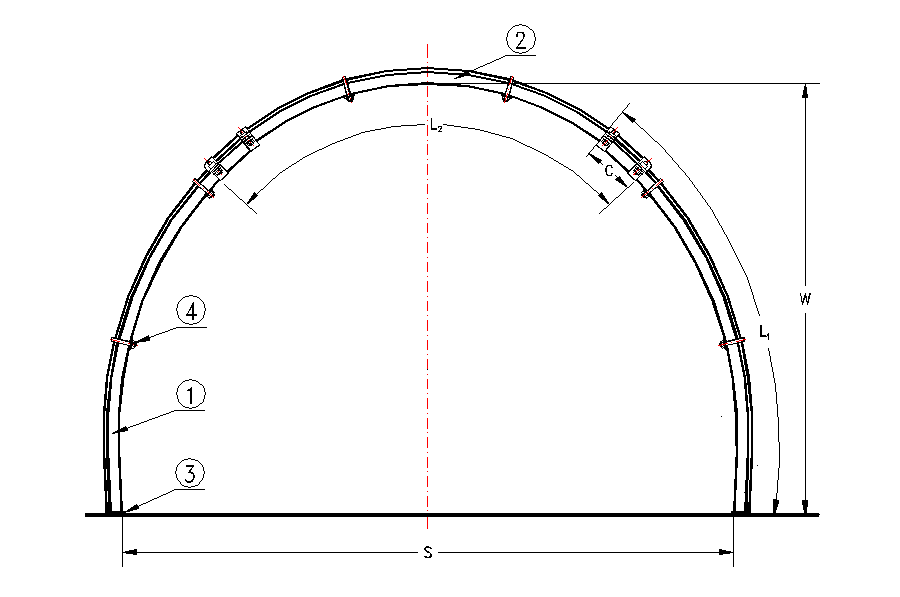

OBUDOWA ŁUKOWA PODATNA ŁP TRZYELEMENTOWA

(z zastosowaniem siatek zaczepowych)

1 - Łuk ociosowy.

2 - Łuk stropnicowy.

3 - Stopa podporowa.

4 - Rozpory stabilizujące międzyodrzwiowe wieloelementowe, budowane symetrycznie w równej
odległości między sobą.

Uwaga: Opinka z siatek zaczepowych.

Oznaczenie odrzwi	Wielkość odrzwi	S [mm]	W [mm]	c [mm]	L1 [mm]	L2 [mm]	Ilość rozpór [szt.]
2-KS/KO-21	2	2 800	2 500	400	2 200	3 200	min. 2 rozpory wieloelementowe na element obudowy
3-KS/KO-21	3	3 000	2 700	400	2 500	3 000
4-KS/KO-21	4	3 200	2 800	400	2 600	3 200
5-KS/KO-21	5	3 400	3 000	400	2 800	3 200
6-KS/KO-21	6	3 700	3 000	400	2 900	3 100
7-KS/KO-21	7	4 200	3 100	400	3 100	3 300
8-KS/KO-21	8	4 700	3 300	450	3 200	3 800
9-KS/KO-21	9	5 000	3 500	550	3 500	4 000
10-KS/KO-21	10	5 700	3 800	500	3 500	5 000
ŁP6/V25/A	6	3 700	3 000	450	2 925	3 275
ŁP7/V25/A	7	4 200	3 100	450	3 120	3 345
ŁP8/V25/A	8	4 700	3 300	500	3 205	3 970
ŁP9/V25/A	9	5 000	3 500	550	3 490	4 070
ŁP10/V25/A	10	5 500	3 800	550	3 540	4 845
ŁP6/V29/A	6	3 700	3 000	450	2 890	3 345
ŁP7/V29/A	7	4 200	3 100	500	3 115	3 470
ŁP8/V29/A	8	4 700	3 300	500	3 225	3 925
ŁP9/V29/A	9	5 000	3 500	550	3 490	4 070
ŁP10/V29/A	10	5 500	3 800	550	3 540	4 845

---
