Komentarze do ćwiczenia nr 8:

Wnioski:

W próbce 8.1 zauważamy powłokę Ni-Cu-Ni-Cr, została ona nałożona galwanicznie na staliwie. Chromowanie to przeprowadza się w wannach galwanicznych zasilanych prądem stałym. Do tego procesu stosuje się kąpiele będące wodnym roztworem bezwodnika kwasu chromowego z dodatkiem kwasu siarkowego. Temperatura tej kąpieli wynosi 320K przy katodowej gęstości prądu 35-50 A/dm². Powłoki otrzymywane w takich warunkach są gładkie i błyszczące. Badana próbka 8.1 ma postać dekoracyjną. Powłoki dekoracyjne nakłada się na podwarstwie Cu i Ni. Zewnętrzna warstwa Cr ma grubość 1-5 um. Ma ona za zadanie zabezpieczyć powierzchnię przed zarysowaniem i zmatowieniem, gdyż nawet błyszczący nikiel z czasem żółknie.

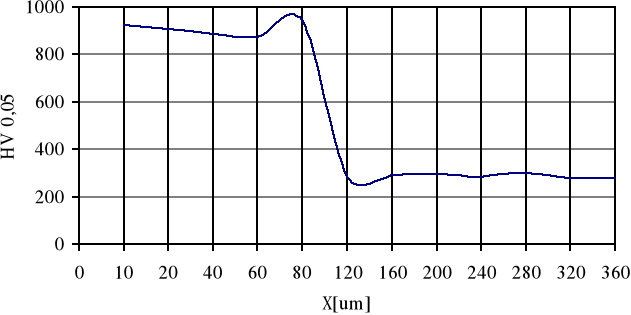

Próbka 8,6 przedstawia żeliwo szare poddane procesowi aluminiowania. Powłoka taka zbudowana jest z dyfuzyjnej warstwy zew., którą stanowią kryształy słupkowe fazy FeAl₃ oraz wypełniającego wolne obszary między nimi stopu eutektycznego (Al+FeAl₃). Dyfuzyjna warstwa przejściowa oddziela warstwę zew. Od pokrywanego rdzenia, a jej głównym składnikiem strukturalnym są językowate kryształy fazy Fe­­­₂Al₅

---
