Ćwiczenie 83 a.

Temat ćwiczenia: Zdejmowanie charakterystyki diody półprzewodnikowej.

LITERATURA:

1. Fulińska - „Opisy i instrukcje do ćwizceń laboratoryjnych z fizyki cz. 2”.

2. Szydłowski- „I pracownia fizyczna”.

ZAGADNIENIA KOLOKWIALNE:

-model pasmowy przewodnika, półprzewodnika, dielektryka.

-przewodnictwo elektronowe i dziurowe, warstwa zaporowa i jej własności prostownicze.

-budowa diody półprzewodnikowej.

PRZEBIEG ĆWICZENIA:

a)

b)

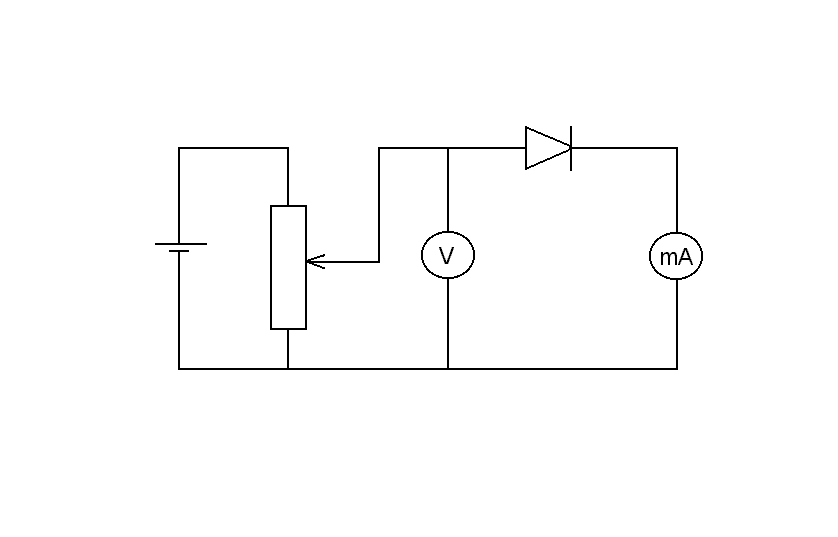

Zbadać i wykreślić zależność prądu od napięcia.

Wykonać graficzną dyskusję błędów.

3. Przyrządy: dioda półprzewodnikowa, bateria, opornica suwakowa, woltomierz

LM-1, miliamperomierz LM-1, (dla kierunku przewodzenia) mikroamperomierz

LG-1(dla kierunku zaporowego).
