Cel ćwiczenia
Celem ćwiczenia laboratoryjnego jest zapoznanie się z zasadami programowania przekaźnika EASY 822 DC-TC specjalistycznego oprogramowania komputerowego.
Programowanie przekaźnika
Rys. 1
Schemat bazujący na 3 przyciskach
1 - załączenie układu gwiazdy
2 - załączenie układu trójkąta
3 - wyłączenie układu
Rys. 2
Cel ćwiczenia, program korzystający z 2 przełączników, I1 załącza układ, I3 rozłącza.
Przełączenie gwiazdy na trójkąt odbywa się automatycznie z czasowym opóźnieniem.

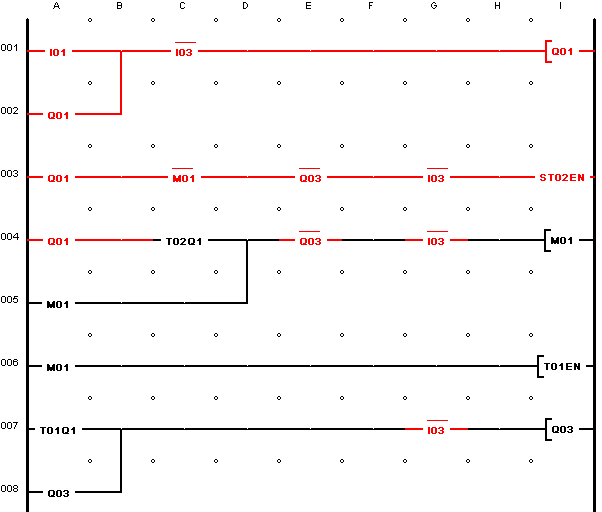

Przeprowadzenie symulacji.
Rys. 3

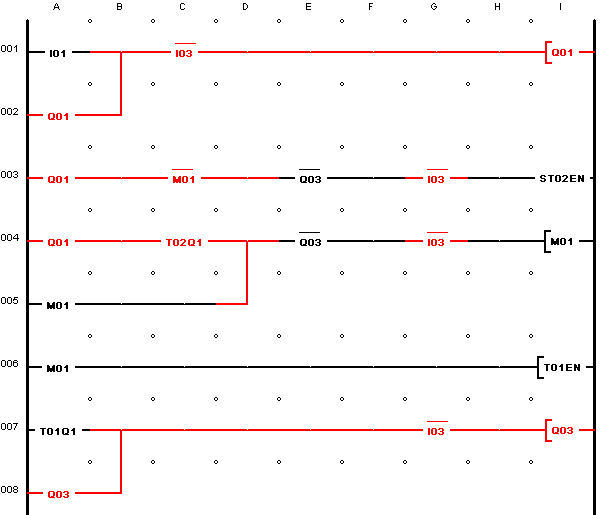

Przełączenie po czasie opóźnienia
zastosowany timer
Rys. 4
Wnioski
W ćwiczeniu badaliśmy możliwości przekaźnika programowalnego Easy 822 DC-TC, łatwość graficznego języka pozwala na szybkie napisanie programu i jego zaprogramowanie. Program został napisany w aplikacji Easy-Soft Pro 6. Program posiada opcję wizualizacji oraz symulacji naszego sterowania więc możemy sprawdzić poprawność naszego programu bez użycia przekaźnika.
