POLITECHNIKA KOSZALIŃSKA WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA

KIERUNEK: BUDOWNICTWO

SPRAWOZDANIE NR 2

Określenie z mapy wysokości punktu, spadku terenu, linii jednakowego spadku.

Sporządzanie profilu terenu.

Wykonał:

Dariusz Soból

Grupa 2.3 Data wykonania: 23.10.2007

Podgrupa 6 Data oddania: 22.01.2008

I. CZĘŚĆ TEORETYCZNA

Warstwice - to linie krzywe, zamknięte, łączące punkty położone na tej samej wysokości w stosunku do przyjętego poziomu. Na mapach spotykamy następujące rodzaje warstwic;

- ciągłe cienki;

- ciągłe pogrubione;

- cienkie długo przerywane;

- cienkie krótko przerywane.

Skok warstwic - pionowa odległość pomiędzy sąsiednimi warstwicami.

Spadek odcinka w ternie (nachylenie) - i jest to tangens kąta α, jaki ten odcinek tworzy z płaszczyzną terenu

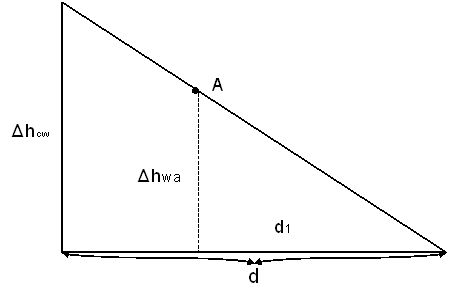

Wysokość punktu nad poziomem morza określa się wg warstwic. Jeżeli punkt leży na warstwicy - jego wysokość równa jest wysokości warstwicy n.p.m. Gdy natomiast punkt leży między warstwicami ustala się wysokość warstwicową (cięcie warstwicowe) i wysokość n.p.m. sąsiednich warstwic, między którymi leży punkt; przez punkt wykreśla się prostą między wartwicami: odcinek dzieli się co 1, 2, 2,5 lub 5 m, w zależności od cięcia warstwicowego; ustaloną różnicę dodaje się do wartości niższej warstwicy.

Profil terenu - przecinając płaszczyznę terenu płaszczyzną pionową otrzymujemy linię przecięcia się tych płaszczyzn. Zasada graficznej konstrukcji profilu polega na tym, że z podstawy profilu wyprowadza się linie pionowe prostopadłe do podstawy - rzędne - których wysokość jest znana

0x08 graphic
II. CZĘŚĆ PRAKTYCZNA

0x08 graphic
Zad.1

Określenie z mapy wysokości punktu.

0x01 graphic

0x01 graphic
m- różnica między warstwicami

0x01 graphic
0x08 graphic

0x08 graphic

Punkt A

0x01 graphic

0x01 graphic

0x08 graphic

Punkt B

0x01 graphic

0x01 graphic

Zad. 2

Określenie spadku terenu eg wzorów:

0x01 graphic

gdzie:

0x01 graphic
różnica wysokości między punktami A i B

dAB - odległość między punktami A i B

0x01 graphic

dAB=77,60

- nachylenie terenu wyrażone w ułamku dziesiętnym

0x01 graphic

- nachylenie terenu wyrażone w procentach

0x01 graphic

Zad. 3

Wyznaczenie na mapie linii jednakowego spadku.

0x01 graphic

0x01 graphic

obliczenie odległości pomiędzy dwiema warstwicami dla spadku -3,89%:

0x01 graphic

Zad. 4

Sporządzenie profilu terenu.

Tabelka zawierająca wysokości poszczególnych warstwic, które przecina odcinek oraz odległości od punktu A do przecięcia poszczególnych warstwic

Rzędna

76,78

76,50

76,00

75,50

75,00

74,50

74,00

73,76

Odległość

0

5,3

14,9

24,9

32,6

45,4

57,8

77,60

W1

W2
