WYŻSZA SZKOŁA

MORSKA

W SZCZECINIE

WYDZIAŁ MECHANICZNY

LABORATORIUM ZAKŁADU DIAGNOSTYKI

I REMONTÓW MASZYN OKRĘTOWYCH

IV M inż.

Wojciech Feszler

Nr

Temat ćwiczenia: Stożkowe połączenia wciskowe

Data wyk .ćw

Data oddania ćw: 06.05.99r.

Ocena:

Podpis asystenta

Podpis Kier.Zakł.

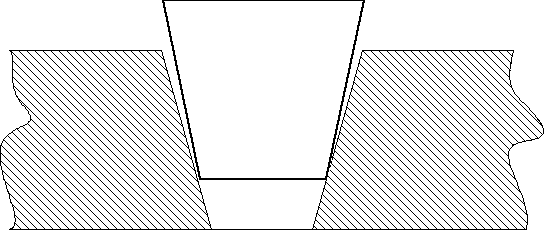

Połączenia wciskowe tarciowe wykonuje się także dla elementów stożkowych:

- jeden o stożku wewnętrznym

Orientacja: gdy mamy dwa stożki problem orientowania rozwiązuje się sam.

Osiowanie: połączenie stożkowe będzie się samo osiować pod jednym warunkiem , że kąty stożka wewnętrznego i zewnętrznego są jednakowe. Gdy kąty nie są sobie równe elementy nie są w stanie się zosiować . Przy użyciu siły występuje efekt kołysania, element wewnętrzny kładzie sią na boki.

0x08 graphic

Metody sprawdzania zgodności kątów:

Realizacja wcisku:

Samohamowność połączenia: siła przy demontażu jest mniejsza od siły przy demontażu. Istnieje niebezpieczeństwo rozłączenia się elementów. Warunek samohamowności:

Psw= prF(tg ϕ - tg α)

psw>0

tg ϕ - tg α>0

2tg α= 0x01 graphic

0x01 graphic
< 2tg α`

Tak dobieramy geometrię stożka aby ten warunek został spełniony.

0x08 graphic

F=0x01 graphic

Ps= pr F tgϕ cosα + prF sinα

Ps - siła poosiowa, ma równoważyć rzuty obydwu sił na oś poziomą

Hydrauliczne rozprężanie piasty: doprowadzamy olej pod ciśnieniem, ciśnienie oleju narasta, na pierścień działają naciski, gdy ciśnienie zwiększamy naciski narastają, następuje deformacja obydwu powierzchni, powstaje szczelina, gdy ciśnienie wzrasta szczelina się powiększa i sięga do krawędzi. Na 90% powierzchni mamy do czynienia nie z tarciem suchym lecz z płynnym. Do demontażu takiego połączenia potrzebna jest mniejsza siła. Elementy można przesuwać do momentu gdy krawędż odkryje otwór, wówczas olej będzie wypływał. Na ostatnim odcinku użyć dużej siły.

Przykład: połączenie śruby z wałem, połączenie ma kształt dwuch stożków

Wał ma stożek wew., śruba zewnętrzny, na zewnątrz znajduje się nakrętka hydrauliczna, pomiędzy tłoczek a cylinderek znajdujący się w nakrętce podawany jest olej pod ciśnieniem, powstaje siła poosiowa, realizujemy połączenie wtłaczania, nakretka po zrealizowaniu wtłaczania pozostaje na wale. W stożku śruby wykonane są otwory, a na pow. zew. Rowki, podajemy olej, zmieniając na dużej powierzchni tarcie suche na płynne, wytwarzamy w nakrętce siłe posiową.Wtłaczanie przy hydraulicznym rozprężaniu zmniejsza siłę poosiową jaką musimy użyć do wtłoczenia.

WNIOSKI:

Do tej pory jedna część względem drugiej musiała być zorientowana, gdy mamy dwa stożki problem orientowania części rozwiązuje się sam. Na elementach walcowych zorientowanie polega na sfazowaniu, a więc jest to część elementu

stożkowego. Połączenie stożkowe będzie się samo osiować pod jednym warunkiem, że kąty stożka wew. i zew. są sobie równe. Stożkowe połączenie wciskowe stosuje się do osadzania śruby na wale ponieważ jest w stanie przenieść większe momenty niż połączenie wciskowe walcowe (występowanie poślizgu). Wykonanie stożków wewnętrznych sprawia wiele trudności.

0x01 graphic

0x01 graphic

0x01 graphic
