Akademia Górniczo-Hutnicza im. Stanisława Staszica w Krakowie

Laboratorium Maszyn Elektrycznych

Nazwisko i Imię:

Grupa: I AiM Sekcja: E

Numer ćwiczenia: P6

Data wykonania ćwiczenia:

Data oddania sprawozdania :

Ocena:

1. Dane znamionowe badanej maszyny:

P = 130 [W]

I = 1.05 [A]

n = 10000 [obr/min]

f = 50 [Hz]

U = 220 [V]

2. Wyznaczanie charakterystyki mechanicznej n=f(M) przy zasilaniu:

a) napięciem przemiennym bezpośrednio:

n[obr/min]

4000

3700

3150

3110

2710

2200

1800

1350

1000

800

640

M [mNm]

8

14

18

19

22

26

29

32

35

36

38

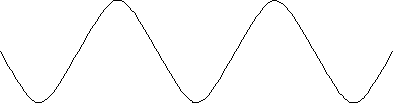

przebieg prądu:

0x01 graphic

b) napięciem przemiennym z włączoną w szereg diodą:

n[obr/min]

6400

6150

5900

5650

5450

5100

4900

4550

4300

4100

4000

3300

M [mNm]

7

12

16

20

22

28

31

38

45

50

58

80

przebieg prądu:

0x01 graphic

c) napięciem przemiennym poprzez prostownik mostkowy w układzie Gretza:

n[obr/min]

6200

6000

5850

5650

5350

5050

4700

4500

4200

4150

3950

3700

M [mNm]

6

8

12

18

22

29

38

45

50

53

72

87

przebieg prądu:

0x01 graphic

d) napięciem dokładnie stałym z prądnicy prądu stałego:

n[obr/min]

4800

4600

4500

4200

4000

3850

3700

3650

3550

3300

3000

2650

M [mNm]

6

10

14

19

22

26

32

38

46

50

70

82

przebieg prądu:

0x01 graphic

3. Wykres charakterystyk mechanicznych silnika uniwersalnego przy różnych rodzajach

zasilania.

0x01 graphic

4. Wnioski:

Jak można zaobserwować rodzaj napięcia zasilającego ma istotny wpływ na wartość momentu.

Przy zasilaniu napięciem sinosuidalnym uzyskujemy mały moment przy małej prędkości, po właczeniu w szereg diody moment i predkość gwałtownie rosną.

Przy zasilaniu napięciem przemiennym poprzez prostownik w układzie Gretza i napięciem stałym (z prądnicy prądu stałego) uzyskujemy podobne wartości momentów.
