Korozja metali - korozją nazywa się uszkodzenie tworzyw stałych wskutek działania czynników chemicznych. W przypadku metali jest to chemiczny proces utlenienia, a więc przejście metali ze stanu wolnego w związki chemiczne, które są bardziej stabilne od czystych metali. Rozróżnia się korozję chemiczną i elektrochemiczną. Korozja jest procesem naturalnym, samorzutnym i przebiegającym szczególnie szybko w środowisku wodnym lub wilgotnym. Rozróżnia się korozję: równomierną, miejscową, wżerową i najbardziej niebezpieczną - międzykrystaliczną. Na jej szybkość, postać i przebieg wpływa wiele czynników takich jak: czynnik mechaniczny, elektryczny i biologiczny. Korozja metali jest procesem skomplikowanym a jego szybkość jest zależna od warunków w jakich postępuje i w zależności od tych warunków może zmieniać się w szerokich granicach.

Ćwiczenie 1

Pomiar szybkości rozpuszczania cynku w kwasie siarkowym - działanie inhibitorów.

Na dnie zlewki umieszczono na podstawce płytkę cynkową. Zlewkę napełniono H₂SO₄. Do tak przygotowanej zlewki, włożono biuretę - umocowaną na statywie i zakończoną lejkiem - tak, by lejek przykrył płytkę. Następnie biuretę (wyskalowaną w cm³) napełnia się H₂SO₄ do ok. ²/₃ wysokości. Rozpoczyna się pomiar, który należało kontynuować przez ok. pół godziny, notując odczyt co 5 minut. Po zakończeniu doświadczenie należało powtórzyć, dodając do kwasu inhibitor - roztwór skrobi. Wyniki zestawiono w tabeli.

Tab 1.

Nr pomiaru	Czas w min.	Ilość wydzielonego wodoru bez inhibitora w cm^3	Ilość wydzielonego wodoru przy zastosowaniu inhibitora w cm^3
1 2 3 4 5	0^* 5 10 15 ~17	10 16 29 47 ~52 ^1)	10 38 ~52^2)

^*- stan początkowy przed pomiarem, poziom kwasu w biurecie - 10 cm³

¹⁾ po tym czasie nastąpił całkowity wypływ H₂SO₄ z biurety.

²⁾ mimo zastosowania inhibitora po 10 min. kwas całkowicie wypłynął z biurety. Przyczyną takiego stanu mogło być zastosowanie zanieczyszczonych przyrządów laboratoryjnych.

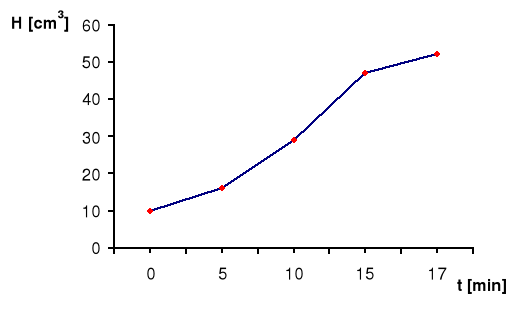

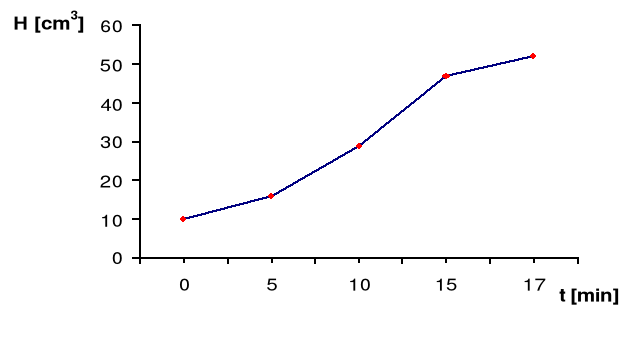

Wykres 1.Iilości wydzielonego wodoru w cm³ w zależności od czasu - bez inhibitora

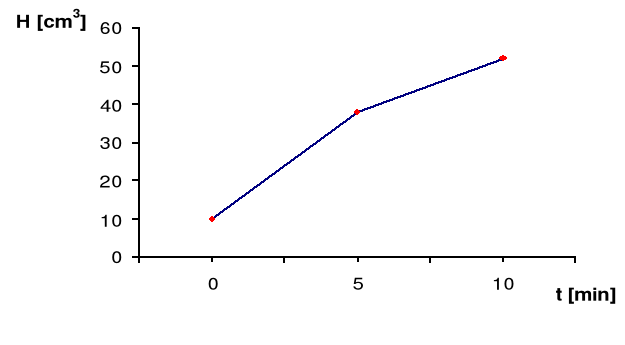

Wykres 1. Ilości wydzielonego wodoru w cm³ w zależności od czasu - z inhibitorem

---
