AD.2 Opisać podstawowe równania prędkościowe i częstotliwościowe dla pola stojana i wirnika. Definicja prędkości synchronicznej.

Prędkość synchroniczna jest to prędkość wirowania pola magnetycznego powstającego w stojanie silnika prądu przemiennego, dla silników synchronicznych jest to prędkość jaką rozwija silnik.

Prąd trójfazowy o częstotliwości „f1” płynący w trójfazowym uzwojeniu stojana o „p” parach biegunów wytwarza pole magnetyczne wirujące względem stajana z prędkością synchroniczną „n1”:

Częstotliwość f2 z jaka pole wirujące przecina uzwojenie obracającego się wirnika

wyrazi się wzorem:

Prędkość obrotowa wirnika:

Poślizg:

Pole wirnika wiruje względem stojana z prędkością synchroniczną, czyli jest nieruchome względem pola stojana niezależnie od prędkości obrotowej maszyny. Pola magnetyczne stojana i wirnika tworzą jedno wspólne pole, które indukują w stojanie i w wirniku siły elektromotoryczne.

AD. 8 Wyznaczyć wartość poślizgu dla którego moment jest maksymalny.

Moment elektromagnetyczny maszyny asynchronicznej można wyrazić

wzorem:

Prztjmujemy że:

Rr/s>>RS

Otrzymujemy:

Wartość maksymalna momentu wyznaczymy z warunku:

Dla takiego poślizgu, nazywanego poślizgiem krytycznym moment jest równy:

Jeśli wartość momentu podzielimy przez tą wartość momentu,

nazywanego momentem krytycznym, otrzymamy wzór Klossa:

Rr - rezystancja wirnika

Xs+Xr - reaktancja rozproszenia stojana i wirnika

U - napięcie zasilające

Ωs - prędkość kątowa pola stojana

AD14 Nawrót i hamowanie przeciwprądowe

Hamowanie przeciwprądowe:

Hamowanie to polega na zmianie kierunku obrotów pola wirującego silnika. Zmianę tę dokonujemy przez przełączenie dwóch dowolnych faz uzwojenia stojana. Po zmianie kierunku pola wirującego poślizg będzie wynosił:

Ponieważ prędkość obrotowa wirnika n jest w przybliżeniu równa n₁, a przy hamowaniu maleje, więc w czasie hamowania poślizg będzie zawarty w granicach: 2 > s > 1

Nawrót silnika - zmiana kierunku obrotów.

AD17. Charakterystyki silnika szeregowego.

W silnikach szeregowych uzwojenie wzbudzenia jest połączone szeregowo z uzwojeniem twornika. Oznacza to, że w maszynach tych prąd pobierany z sieci jest jednocześnie prądem twornika i prądem wzbudzenia (I=I_t=I_f).

T - moment elektromagnetyczny wprawiający wirnik w ruch obrotowy

Zależność n=f(T) dla silnika szeregowego

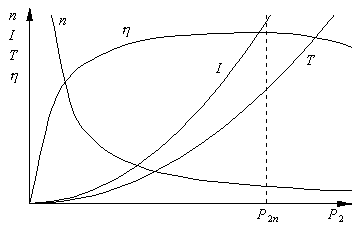

Charakterystyki robocze silnika szeregowego prądu stałego

- moc pobrana przez silnik z sieci:
 ,

- moc oddana przez silnik (na wale):
 ,

- sprawność:

---
