POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTRYCZNY

LABORATORIUM ELEKTRONIKI

Ćwiczenie nr: 10

Temat: jednomodowe czujniki intrferencyjne

Grupa: ED 10.3 data wykonania:

Szyszkiewicz Andrzej

Maliszewski Jacek

1. Badania czujników interferencyjnych

Zasada działania interferencyjnych czujników światłowodowych opiera się na oddziaływaniu wielkości mierzonej na fazę lub polaryzację światła propagującego w światłowodzie. Dlatego też mówimy o przetworzeniu zmian mierzonej wielkości fizycznej na modulację fazy lub polaryzacji światła. Demodulacja fazy światła następuje w wyniku zjawiska interferencji przed zmianą sygnału optycznego na sygnał elektryczny w detektorze (np. diodzie PIN ) Jednakże w celu uzyskania dającej się wykorzystać informacji o wielkości mierzonej niezbędne jest dalsze przetwarzanie sygnału w elektronicznym układzie detekcji. W większość przypadków interferencyjne czujniki światłowodowe wykorzystują światłowód jednomodowy. Zmiana fazy w światłowodzie zachodzi albo w wyniku zmiany wymiarów włókna albo przez zmianę jego współczynnika załamania n. Do detekcji zmian fazy światła w światłowodach służą układy interferometryczne realizowane w praktyce w wariancie Macha- Zehndera lub Michelsona

W tym układzie ramiona interferometru stanowią dwa światłowody jednomodowe. Światło z obu ramion interferuje ze sobą tworząc obraz interferencyjny. Techniczni ta realizacja jest wykorzystywana do pomiaru temperatury. Czujniki oparte na tym rozwiązaniu są budowane jako czujniki przemieszczeń , ciśnień, temperatury i wielkości chemicznych.

Celem tego ćwiczenia jest obserwacja obrazu interferencyjnego pochodzącego z dwóch światłowodów, oraz badanie czujnika temperatury. Schemat pomiarowy przedstawia rysunek poniżej.

2. Wnioski

W tym ćwiczeniu nie zaobserwowaliśmy obrazu interferencyjnego gdyż:

• Światło z obu światłowodów mogło różnić się polaryzacją, chociaż źródłem był 1 laser jednak światłowody mogły nieznacznie ją zmieniać.

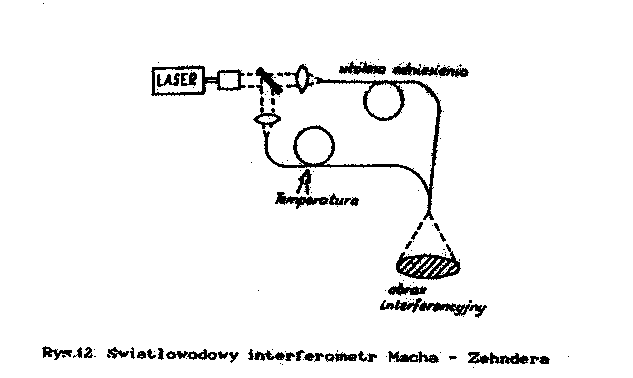

Światłowodowy interferometr Macha - Zendera

---
