8.3. POŁĄCZENIE KULAWKI ZE SŁUPEM ŚRODKOWYM.

Dobór średnicy d i długości śruby l

Przyjęto d=10mm m=8mm-grubość nakrętki

Przyjęto l=90mm

Gęstość dla drewna klasy C30

Wiatę zaliczana się do 2 klasy użytkowania konstrukcji.

Współczynnik poprawkowy uwzględniający wpływ wilgotności i czasu trwania obciążenia dla drewna litego i klejonego warstwowo, krótkotrwałego obciążenia i 2 klasy użytkowania konstrukcji przyjęto z tabl. 3.2.5. PN-B-03150:2000

Współczynnik materiałowy dla drewna przyjęto z tabl. 3.2.2. PN-B-03150:2000

Wartość charakterystyczna śruby na rozciąganie

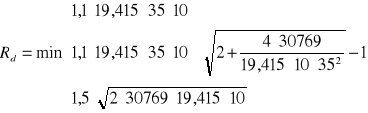

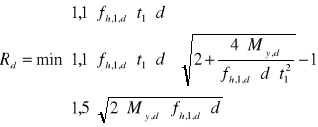

Nośność obliczeniowa na jedno cięcie łączników dwuciętych

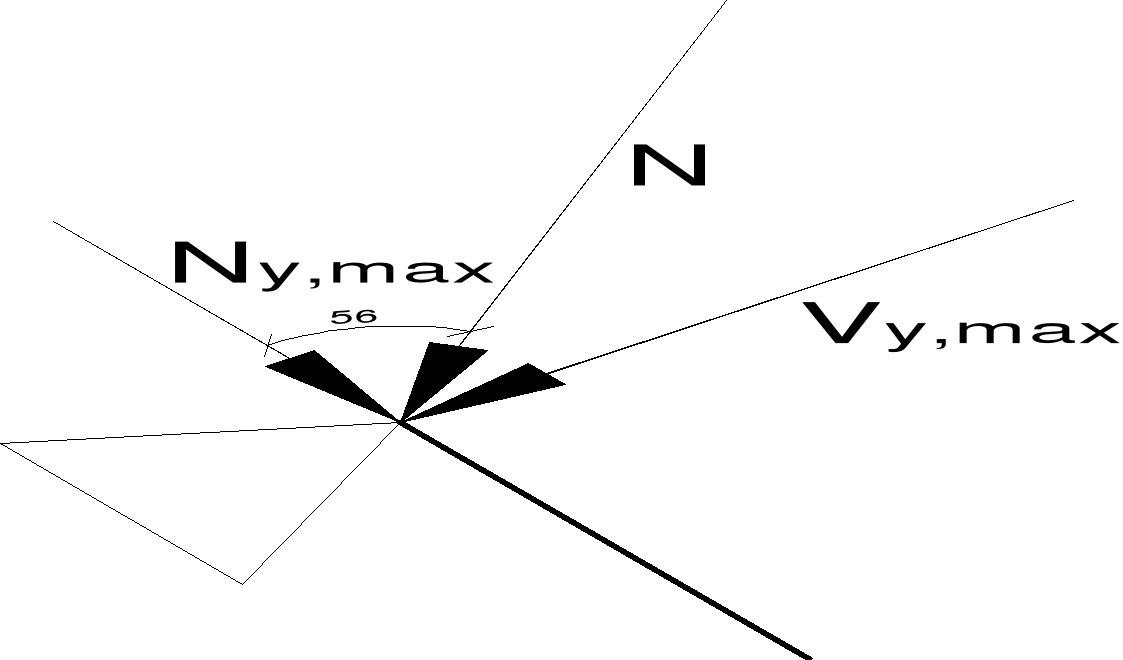

Siła ścinająca

z poz. 3.2.1.

Potrzebna ilość gwoździ

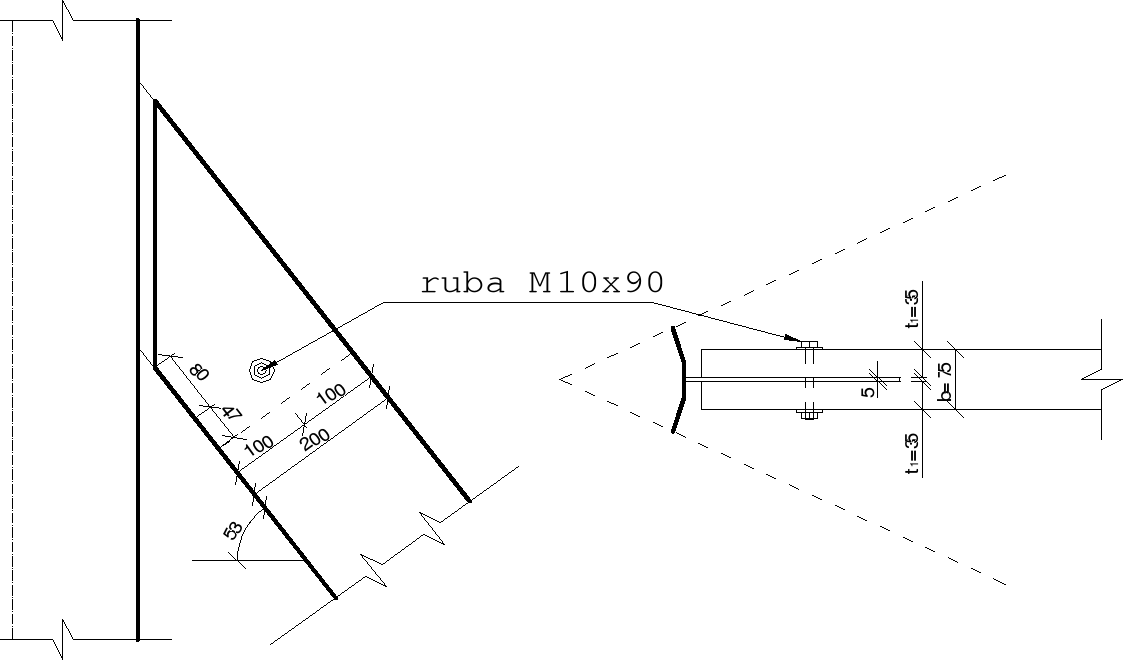

Przyjęto jedną śrubę o średnicy d=10mm i długości l=90mm.

Średnica nawierconego otworu

Koniec obciążony

Koniec nieobciążony

Krawędź obciążona

Krawędź nieobciążona
