Politechnika Zielonogórska		Metrologia Techniczna Laboratorium
Temat : Pomiary stożków			Nr tematu : MDK.2031
Imię i nazwisko :	Grupa : 33 a	Data : 21.04.98	Zaliczenie :

1. Rysunek przedmiotu mierzonego

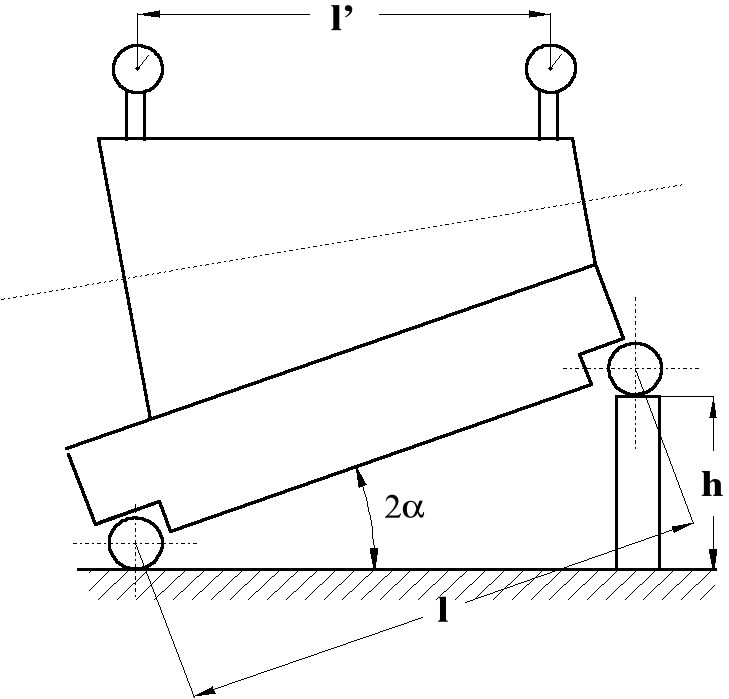

2. Pomiar stożka za pomocą liniału sinusowego

stała liniału sinusowego l = 100 mm

wysokość stosu płytek h = 17,5 mm

Analiza błędu

Niepewność pomiaru

Płytki wzorcowe z kompletu MLAc - Δx = ±0,2μm

Stała sinuśnicy - Δx = ±0,2μm

ν = 5⁰02'±08''

3. Pomiar stożka za pomocą mikroskopu warsztatowego

Schemat pomiarowy

Lp.	Średnica d [mm]	Średnica D [mm]	Odległość l [mm]	tg	kąt [^o`]
1.	19,087	44,366	75	0,1685	9^o45'
2.	19,021	44,364	75	0,1689	9^o42'
3.	19,007	44,375	75	0,1691	9^o36'

Analiza błedów

Dla przyrządów mikrometrycznych niepewność pomiaru wynosi

Δx = (4 + l/30) [μm] gdzie l - wartość mierzona

ΔD = Δd = Δl = (4+1) = 5 [μm]

Δν = 04'21''

= 5⁰23' ± 04'21''

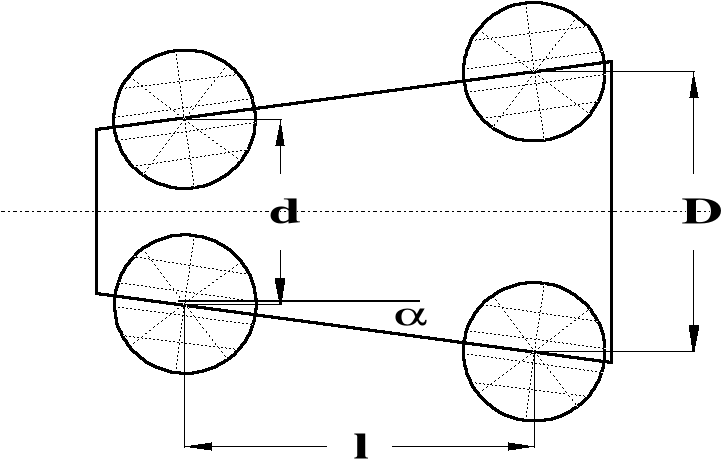

4. Pomiar stożka wewnętrznego za pomocą kulek

d₁= 16,35 mm

d₂= 19,00 mm

h₁= 34,2 mm

h₂= 25,0 mm

Analiza błędów

dla przyrządów suwmiarkowych niepewność pomiaru wynosi :

x = (50 + 0,1L) [m] gdzie L - wynik pomiaru

D = (50 + 0,1 25,5) = 52 [m]

B = (50 + 0,1 15,9) = 51 [m]

l1= (50 + 0,1 34,2) = 53 [m]

l2 = (50 + 0,1 7,2) = 51 [m]

Δν = ± 3⁰06'08''

ν = 12⁰27' ± 3⁰06'08''

5. Pomiar stożka za pomocą wałeczków

Wałeczek pomiarowy - d = 11mm

B = 38,45 mm

A = 47,37 mm tg = (A-B)/2H

H = 50 mm

tg = (47,37 -38,45)/2x50

tg = 0,0892

= 5^o6'

Wnioski i uwagi :

Pomiary pośrednie są łatwe w wykonaniu i dają dokładne wyniki, lecz można też popełnić błędy grube w skutek działań matematycznych (błędy mogą się sumować ).

---
