Elektrotermia 8ET protokół, Politechnika Lubelska, Studia, semestr 5, Sem V, Nowy folder


Laboratorium Podstaw Elektrotermii

Ćwicz. nr 8 ET

TEMAT: Badanie modelu pompy ciepła

DATA:

WYKONAŁ:

GRUPA:

OCENA:

1.Celem ćwiczenia jest zapoznanie się z modelem pompy ciepła i wyznaczenie jej efektywności, jak również wyznaczenie sprawności grzałki.

2. Badania i pomiary termia pompa

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

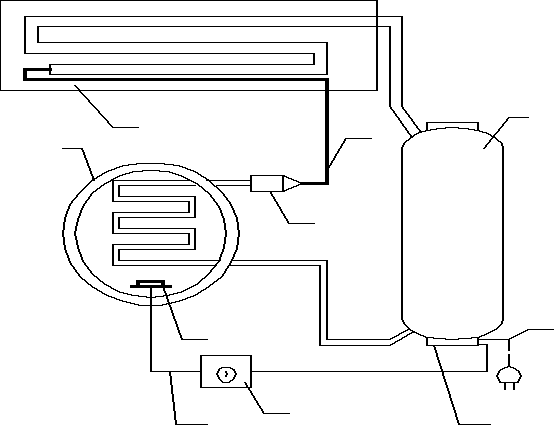

1.Budowę modelu pompy ciepła przedstawia poniższy rysunek:

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

gdzie odpowiednio:


  1. parownik (żródło dolne);

  2. sprężarka hermetyczna;

  3. skraplacz ( zbiornik wody );

  4. węzeł elektryczny;

  5. termostat;

  6. kapilara termostatu;

  7. czujnik termostatu;

  8. przewód zasilający;

  9. filtr mechaniczny freonu;

  10. rurka kapilarna;

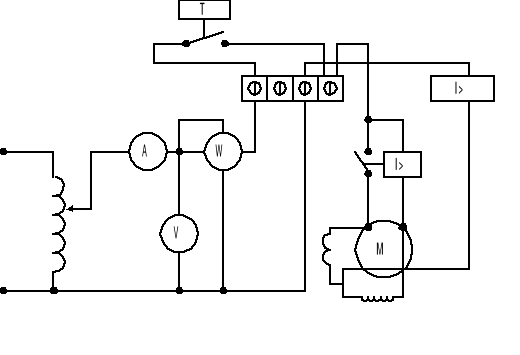

układ pomiarowy oraz schemat elektryczny modelu pompy ciepła:

0x08 graphic
0x08 graphic

NAGRZEWANIE ZBIORNOKA Z WODĄ:

o wody=14C (temperatura początkowa) τ=30min. (czas pomiaru)

m.=2,5kg (masa wody w zbiorniku) cwody=42000x01 graphic

1.Nagrzewanie wody za pomocą pompy ciepła:

U=220V ; I=0,95A ; P=160W

τ

min

0

5

10

15

20

25

30

T

0C

Qu

J

Qu= c*m.*Δt =

Qucałkowite=0x01 graphic

Qucałkowite= Pu*τ => Pu= Qucałkowite / τ =

2. Nagrzewanie wody za pomocą grzałki elektrycznej:

U=.....V ; I=.......A ; P=......W

τ

min

0

5

10

15

20

25

30

T

0C

Qu

J

Qu= c*m.*Δt =

Qucałkowite=0x01 graphic

0x01 graphic

2

10

3

9

1

7

4

6

5

8

U~

0x01 graphic
