ANNA ŚWIĘS DATA: 10.10.2001
ŁUKASZ BĄK
TOMASZ DUDKOWSKI
ĆWICZENIE 1
TEMAT: Pomiar temperatury
WYNIKI POMIARÓW I OBLICZEŃ
Badanie miernika wskazującego temperaturę

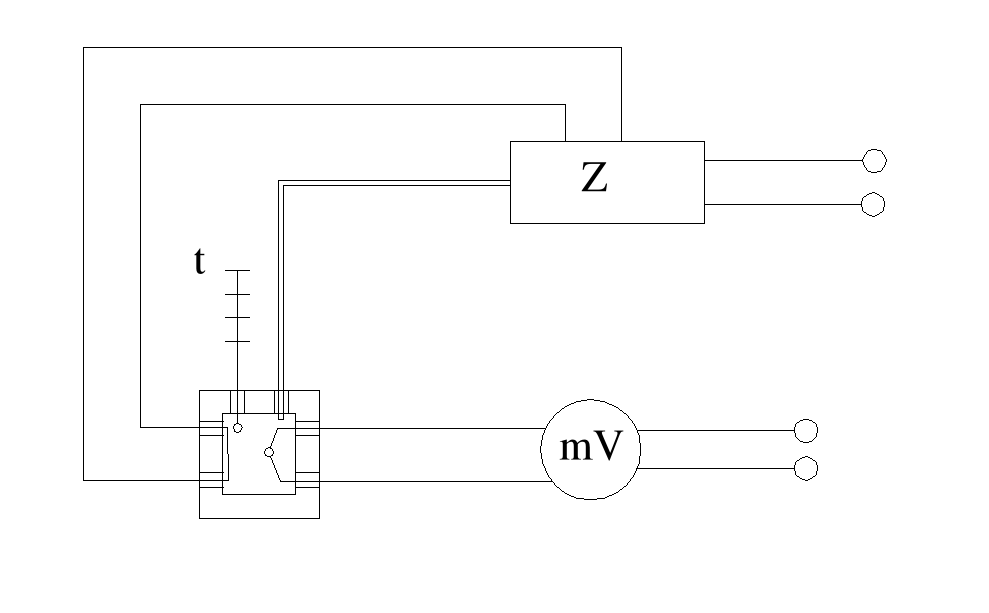

Schemat wg którego wykonano pomiar temperatury
Lp. |
Temp. z tab.[oC] |
ET z tab.[mV] |
Wskazania miernika temp. [oC] |
Błąd bezwzględny |
Błąd względny |
1 |
20 |
1,05 |
20 |
0 |
0,000 |
2 |
40 |
2,11 |
42 |
2 |
0,050 |
3 |
60 |
3,19 |
63 |
3 |
0,050 |
4 |
80 |
4,27 |
84 |
4 |
0,050 |
5 |
100 |
5,37 |
103 |
3 |
0,030 |
6 |
120 |
6,47 |
125 |
5 |
0,042 |
7 |
140 |
7,59 |
148 |
8 |
0,057 |
8 |
160 |
8,71 |
169 |
9 |
0,056 |
9 |
180 |
9,83 |
189 |
9 |
0,050 |
10 |
200 |
10,39 |
210 |
10 |
0,050 |
11 |
220 |
12,07 |
230 |
10 |
0,045 |
12 |
240 |
13,19 |
250 |
10 |
0,042 |
Siła termoelektromotoryczna [mV] - charakterystyka termoelementu Fe - konst.
2.Wyznaczenie krzywej nagrzewania pieca oporowego z wykorzystaniem termoelementu:
Charakterystykę termoelementu można aproksymować zależnością:
E=K⋅(tp-to)+b
E- siła termoelektryczna [mV]
to- temperatura otoczenia [°C]
t- wskazania termometru rtęciowego [°C]
Stałe K i b można wyznaczyć ze wzorów:
Dla temperatur t1=90° i t2=190° odczytano siłę termoelektromotoryczną dla schematu
E2= 4,825 [mV] i E1=1,3 [mV]
0,195
E2= 4,8 [mV] i E1=1,3 [mV]
W trakcie nagrzania pieca dokonano odczytów z miliwoltomierza co 30 s, a następnie obliczono temperaturę pieca tp wg wzoru:
Czas nagrzania pieca t |
[s] |
30 |
60 |
90 |
120 |
150 |
180 |
210 |
240 |
270 |
Siła termoelekrto- motoryczna ET |
[mV] |
0,44 |
0,53 |
0,71 |
1 |
1,4 |
1,91 |
2,51 |
3,18 |
3,89 |
Obliczona temp. pieca tp |
[oC] |
32,0 |
34,6 |
39,7 |
48,0 |
59,4 |
73,7 |
91,1 |
110,3 |
130,6 |
Na podstawie powyższych danych sporządzono krzywą nagrzewania pieca oporowego tp=ƒ(τ)
