Badanie silnika bocznikowego prądu stałego.
Ćwiczenie 3,2
1)Charakterystyka nj = f(Im)
Bieg jałowy |
|
|
|
|
L.p. |
Un [V] |
Ito [A] |
Im [A] |
nj [obr/min] |
1 |
230 |
0,5 |
0,49 |
1050 |
2 |
230 |
0,5 |
0,40 |
1100 |
3 |
230 |
0,5 |
0,36 |
1150 |
4 |
225 |
0,5 |
0,31 |
1200 |
5 |
225 |
0,5 |
0,29 |
1250 |
6 |
225 |
0,5 |
0,23 |
1300 |
2)Charakterystyka mechaniczna
Charakterystyka mechaniczna |
|
|
|
|
|
|
|
|||||
Wielkości pomierzone |
|
|
|
|
Wielkości obliczone |
|
|
|||||
L.p. |
Un [v] |
It [A] |
n [obr/min] |
Iobc [A] |
Mw [Nm] |
Pw [W] |
|
|||||
1 |
220 |
0,60 |
1270 |
0,00 |
0,64 |
85,11 |
0,41 |
|||||
2 |
220 |
1,90 |
1220 |
1,20 |
2,80 |
357,70 |
0,72 |
|||||
3 |
220 |
3,10 |
1190 |
2,20 |
4,60 |
573,19 |
0,76 |
|||||
4 |
220 |
4,00 |
1160 |
3,10 |
6,20 |
753,09 |
0,79 |
|||||
5 |
220 |
5,10 |
1150 |
4,00 |
7,60 |
915,18 |
0,76 |
|||||
6 |
220 |
5,90 |
1125 |
4,80 |
8,80 |
1036,65 |
0,75 |
|||||
3)Charakterystyka regulacyjna
Charakterystyka regulacyjna |
|
|
|
|
|
|
|
L.p. |
Un [V] |
It [A] |
Im [A] |
Iobc [A] |
n [obr/min] |
Mw [Nm] |
|
1 |
220 |
0,50 |
0,27 |
0,00 |
1300 |
0,64 |
|
2 |
220 |
1,85 |
0,24 |
1,10 |
1300 |
2,60 |
|
3 |
220 |
3,20 |
0,22 |
2,20 |
1300 |
4,60 |
|
4 |
220 |
4,30 |
0,21 |
3,10 |
1300 |
6,20 |
|
5 |
220 |
5,70 |
0,20 |
4,10 |
1300 |
7,40 |
|
6 |
220 |
6,80 |
0,20 |
5,00 |
1300 |
9,20 |
|

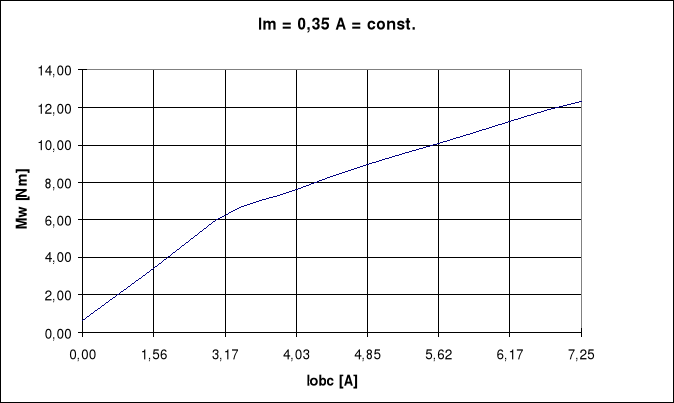

4)Moment mechaniczny na wale silnika wyznacza się na podstawie krzywej wzorcowania prądnicy obciążającej.
Iobc [A] |
Mw [Nm] |
0,00 |
0,64 |
1,56 |
3,43 |
3,17 |
6,27 |
4,03 |
7,62 |
4,85 |
8,92 |
5,62 |
10,10 |
6,17 |
11,28 |
7,25 |
12,30 |
