POLITECHNIKA RADOMSKA Im. Kazimierza Pułaskiego WYDZIAŁ TRANSPORTU		LABORATORIUM ELEKTRONIKI				Data:
Wykonali:		Grupa:		Zespół:		Rok akademicki:
Temat:	Badanie stabilizatorów			Nr ćwiczenia: I		Ocena:

1. Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z zasadą działania stabilizatorów napięcia prądu oraz wyznaczenia ich parametrów.

2. Badanie stabilizatora na diodzie Zenera.

U0 = f (Uwe)			U0 = f (I0)
Uwe	U0	I0	Uwy	Iwy	ID	Robc
[V]	[V]	[mA]	[V]	[mA]	[mA]	[kΩ]
1.97	1.26	0	8.67	0.9	28	10
4.81	3.1	0	8.67	1.1	27.9	7
7.5	4.29	0	8.67	1.7	27.6	5
10.31	6.7	0	8.67	2.8	25	3
13	8.4	0.12	8.65	4.3	24	2
15.6	8.53	4.5	8.62	8.75	20	1
16.3	8.54	6	8.61	11	18	0.8
20.6	8.56	15	8.58	14	14	0.6
23.1	8.60	20	8.56	17	12	0.5
25.5	8.63	25	8.52	21	8	0.4

Charakterystyki stabilizatora na diodzie Zenera:

3. Badanie tranzystorowego stabilizatora napięcia:

U0 = f (Uwe)			U0 = f (I0)
Uwe	U0		Uwy	Iwy	Robc
[V]	[V]		[V]	[mA]	[kΩ]
1.96	1.29		8.17	0.8	10
4.7	4		8.16	1	8
7.46	6.78		8.16	1.2	6
9.99	7.98		8.16	2	4
12.32	7.99		8.15	4	2
14.6	8.01		8.14	8	1
16.3	8.02		8.14	16	0.6
18.95	8.04		8.13	20	0.4
21.02	8.06		8.12	27	0.3
23.1	8.08		8.12	40	0.2

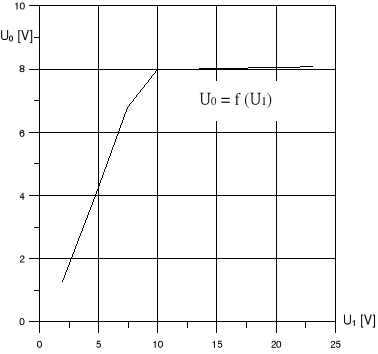

Charakterystyki badanego stabilizatora tranzystorowego:

4. Badanie stabilizatora napięcia z kompensacją:

U0 = f (U1)				U0 = f (I0)
Iobc	Uwe	Uwy		Iobc	Uwy	R
[mA]	[V]	[V]		[mA]	[V]	[Ω]
0.86	2.05	0.910		89	8.975	100
3.5	4.80	3.542		45	8.976	200
6.15	7.47	6.146		30	8.976	300
8.5	10.10	8.670		18	8.977	500
8.8	12.74	8.922		9	8.978	1000
9	15.38	8.966		3	8.978	3000
9	16.50	8.978		1.8	8.978	5000
9	20.65	9.013		0.9	8.978	10000
9	23.29	9.028
9	26.08	9.043

Charakterystyki stabilizatora napięcia z kompensacją:

4. Badanie stabilizatora prądu:

Tabela pomiarowa:

Iwy = f (Uwe)			Iwy = f (Uwy)
Uwe	Iwy		Iwy	R0
[V]	[mA]		[mA]	[kΩ]
1.97	0.26		1.4	10
4.75	1.6		1.8	8
7.52	2.4		2.4	6
10.27	3.22		3.6	4
12.88	4.4		7.2	2
15.47	6.8		7.25	1.5
16.39	7		7.25	1
10.67	7.1		7.25	0.8
23.3	7.15		7.25	0.5
25.94	7.2		7.25	0.3
			7.25	0.1

Charakterystyka stabilizatora prądu:

Wnioski:

Zapoznaliśmy się z budową i działaniem prostych stabilizatorów prądu i napięcia stałego. Dzięki pomiarom mogliśmy porównać różne typy stabilizatorów napięcia.

Najprostszym stabilizatorem, wykorzystywanym jedynie w układach o niskim poborze prądu, jest stabilizator złożony z diody Zenera i rezystora. Ponieważ przy zmianach poboru prądu z takiego stabilizatora, znacząca zmienia się prąd płynący przez diodę Zenera, układ ten może zasilać małe urządzenia o stałym poborze prądu.

Dzięki zastosowaniu tranzystora szeregowego, w następnym stabilizatorze, możemy uniknąć silnego wpływu obciążenia stabilizatora na stałość napięcia wyjściowego. Dioda Zenera jest jedynie źródłem napięcia wzorcowego, a nie jak w wypadku poprzedniego stabilizatora, głównym elementem wykonawczym. Kilkakrotnie wzrasta także prąd, jaki możemy pobierać z takiego stabilizatora. Dzięki takim parametrom, układ ten znajduje zastosowanie w wielu urządzeniach elektronicznych powszechnego użytku.

Kolejny badany przez nas stabilizator napięcia posiada kompensacyjny układ sprzężenia zwrotnego, pozwalający automatycznie korygować zmiany napięcia wyjściowego spowodowane zmianami obciążenia. Dzięki temu, uzyskujemy jeszcze lepsze własności stabilizujące układu.

Nowoczesne stabilizatory scalone posiadają ponadto zabezpieczenia przeciwzwarciowe oraz kompensację temperaturową źródła napięcia odniesienia. Wszystkie stabilizatory napięcia musza mieć odpowiednie napięcie zasilania, wyższe od napięcia znamionowego o kilka woltów, by móc spełniać swoje zadanie.

Badany przez nas stabilizator prądu ma prąd znamionowy około 7.25 mA. Układ wychodzi z obszaru stabilizacji, gdy rezystancja obciążająca zwiększa się. Ograniczeniem jest tu napięcie zasilające stabilizator. Jeżeli jest ono niskie, to prąd stabilizatora nie będzie wysoki.
