2.3. Obserwacja oraz wydruk przebiegów napięć przy odłączaniu i załączaniu napięcia stałego w układzie RLC przy użyciu komputerowej karty oscyloskopowej.

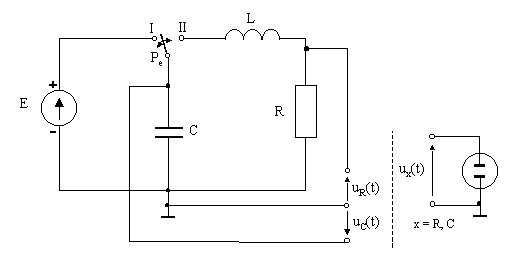

2.3.1. Schemat połączeń.

E = 1 V , R = 10; 200; 300 Ω , L = 100 mH , C = 10 µF, P_e - przełącznik synchroniczny.

2.3.2.. Przebieg pomiarów.

Połączyć układ według schematu. Podłączać kartę oscyloskopową w odpowiednie punkty układu (jak na schemacie), tak aby obserwować przebiegi napięć u_R(t) oraz u_C(t). Obserwacje prowadzić dla różnych wartości rezystora R (0; 10; 200; 300 W). Dobrać odpowiednio zakres obserwowanych napięć i wydrukować wybrane przebiegi.

2.3.3. Obliczenia.

a) Zaznaczyć na wydrukowanych przebiegach podziałkę czasową i amplitudową.

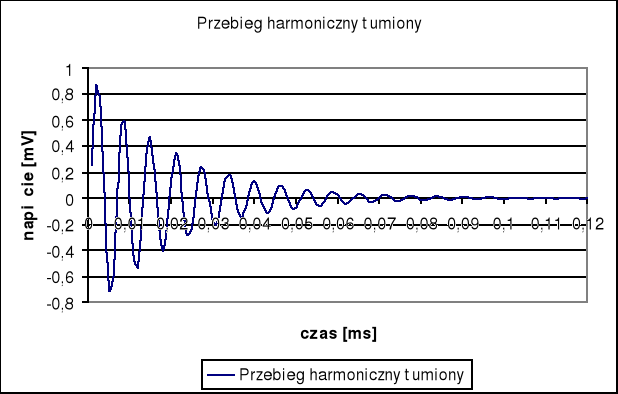

b) Wyprowadzić, stosując metodę operatorową postać czasową napięcia u_c(t). Podstawić wartości liczbowe i narysować przebieg wybranego napięcia.

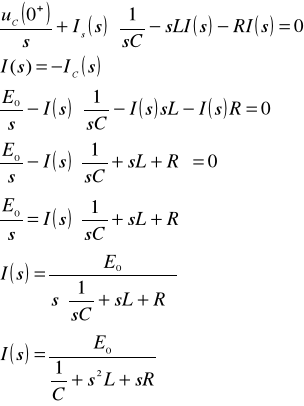

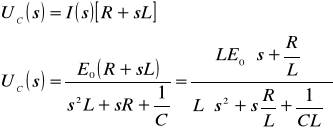

Bierzemy pod uwagę układ i jego schemat zastępczy w dziedzinie operatorowej :

Przełączenie z pozycji I na II

t<0

t>0

-

wynika z prawa komutacji

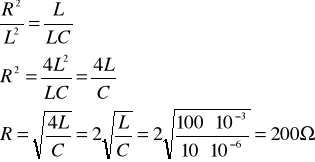

Wyliczamy rezystancję krytyczną:

Przypadek dla R = 10 [Ω]

Obliczam A i B:

Obliczenia dla A:

Obliczenia dla B:

---
