UNIWERSYTET ZIELONOGÓRSKI

WYDZIAŁ INŻYNIERII LĄDOWEJ I ŚRODOWISKA

INSTYTUT BUDOWNICTWA

PROJEKT NR1

Z MECHANIKI GRUNTÓW I FUNDAMENTOWANIA

Temat: Posadowienie bezpośrednie hali przemysłowej.

Opracował:

Piotr Kramski

Grupa 33B

Rok akademicki 2007/2008

1. Opis warunków geotechnicznych.

Podłoże gruntowe hali zostało rozpoznane 3 otworami. W badanym gruncie wyodrębniono trzy warstwy geotechniczne: pospółkę (P_o), piasek gliniasty (P_g), Ił piaszczysty (I_p).

Piasek średni (P_S) - grubość tej warstwy wynosi 2 m, stopień zagęszczenia I_D=0,4, w tej warstwie znajduje się na głębokości 0,8 m zwierciadło wody gruntowej.

Pospółkę (P_o) -warstwa ta leży 2 m.p.p.t., sięga aż do głębokości 4 m.p.p.t. grubość tej warstwy wynosi średnio 1 m. Stopień zagęszczenia I_D=0,5

Glina zwięzła (G_Z) -warstwa ta znajduje się średnio 3 m.p.p.t. i schodzi w dół, stopień plastyczności I_L=0,15. Oznaczenie B informuje nas że jest to grunt spoisty skonsolidowany lub grunt spoisty morenowy nie skonsolidowany. Grunt jest wilgotny.

Poziom wody gruntowej znajduje się na głębokości 0,8 m p.p.t. i jest stały.

Rys.

3. Określenie rodzaju, kształtu i głębokości posadowienia fundamentów (ogólny plan fundamentów oraz charakterystyczne przekroje poprzeczne).

DANE:

Głębokość posadowienia fundamentów d=0,8m

Siły charakterystyczne i obliczeniowe:

Odległości:

Stopa fundamentowa:

-pod słupem 1 prostokątna stopa fundamentowa

-pod słupem 2 kwadratowa stopa fundamentowa

-pod słupem 3 prostokątna stopa fundamentowa

Rys 2.

4. Obliczanie wymiarów fundamentów wg kryterium naprężeniowego (I stan graniczny).

1.
   Przekrój przez fundament słupu 1.

DANE:

Obliczeniowa siła pionowa

Mimośród działania obciążenia

Wymiary

Współczynnik kształtu

Kąt tarcia wewnętrznego gruntu

Współczynniki nośności

Spójność gruntu

Kąt nachylenia wypadkowej obciążenia

Współczynnik wpływu nachylenia obciążenia

Obliczeniowa średnia gęstość objętościowa gruntu powyżej posadowienia terenu

Obliczeniowa średnia gęstość objętościowa gruntu zalegającego poniżej poziomu posadowienia

wypór wody

Warunki I stanu granicznego

a)

Siła

Współczynnik korekcyjny

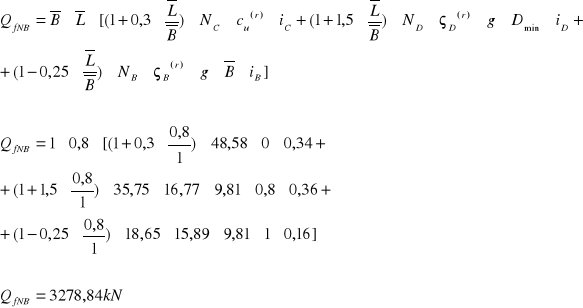

Pionowa składowa obliczeniowego oporu granicznego podłoża gruntowego

Warunek

Warunek jest spełniony

b)

Siła

Współczynnik korekcyjny

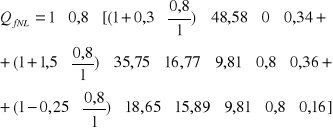

Pozioma składowa obliczeniowego oporu granicznego podłoża gruntowego

Warunek

Warunek jest spełniony

Warunek fundamentu zastępczego gdyż podłoże jest wielowarstwowe i występują warstwy słabsze w podłożu.

Zagłębienie stropu słabszej warstwy, mierzony od poziomu posadowienia rzeczywistego fundamentu

dla gruntów spoistych przy h=1,2m > B=1,0m

Długość prostokątnej podstawy fundamenty

Szerokość prostokątnej podstawy fundamentu

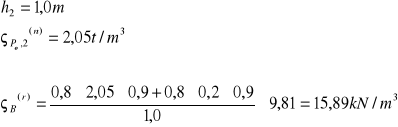

Średnia gęstość objętościowa gruntu między podstawami fundamentu rzeczywistego i zastępczego

Obliczeniowa siła obciążeniowa

Mimośród działającego obciążenia

Wymiary fundamentu zastępczego

Współczynnik kształtu

Spójność gruntu

Kąt tarcia wewnętrznego gruntu

Współczynniki nośności

Współczynnik wpływu nachylenia obciążenia

Głębokość fundamentu zastępczego

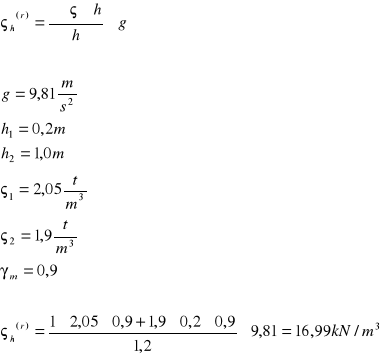

Obliczeniowa średnia gęstość objętościowa gruntu powyżej posadowienia zastępczego fundamentu

Obliczeniowa średnia gęstość objętościowa gruntu zalegającego poniżej poziomu posadowienia

Warunek

1.

Siła

Współczynnik korekcyjny

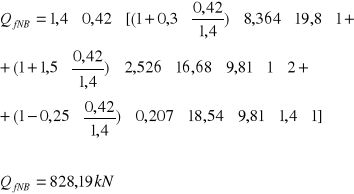

Składowa obliczeniowego oporu granicznego podłoża gruntowego

Warunek

Warunek nie jest spełniony

2.

Siła

Współczynnik korekcyjny

Składowa obliczeniowego oporu granicznego podłoża gruntowego

Warunek

Warunek nie jest spełniony

Należało by zwiększyć powierzchnię fundamentów o mniej więcej 4 razy czyli

L = 6m a B = 4m.

2.
   Przekrój przez fundament słupu 2.

4
