Załącznik II do części 125
a
b
d
c

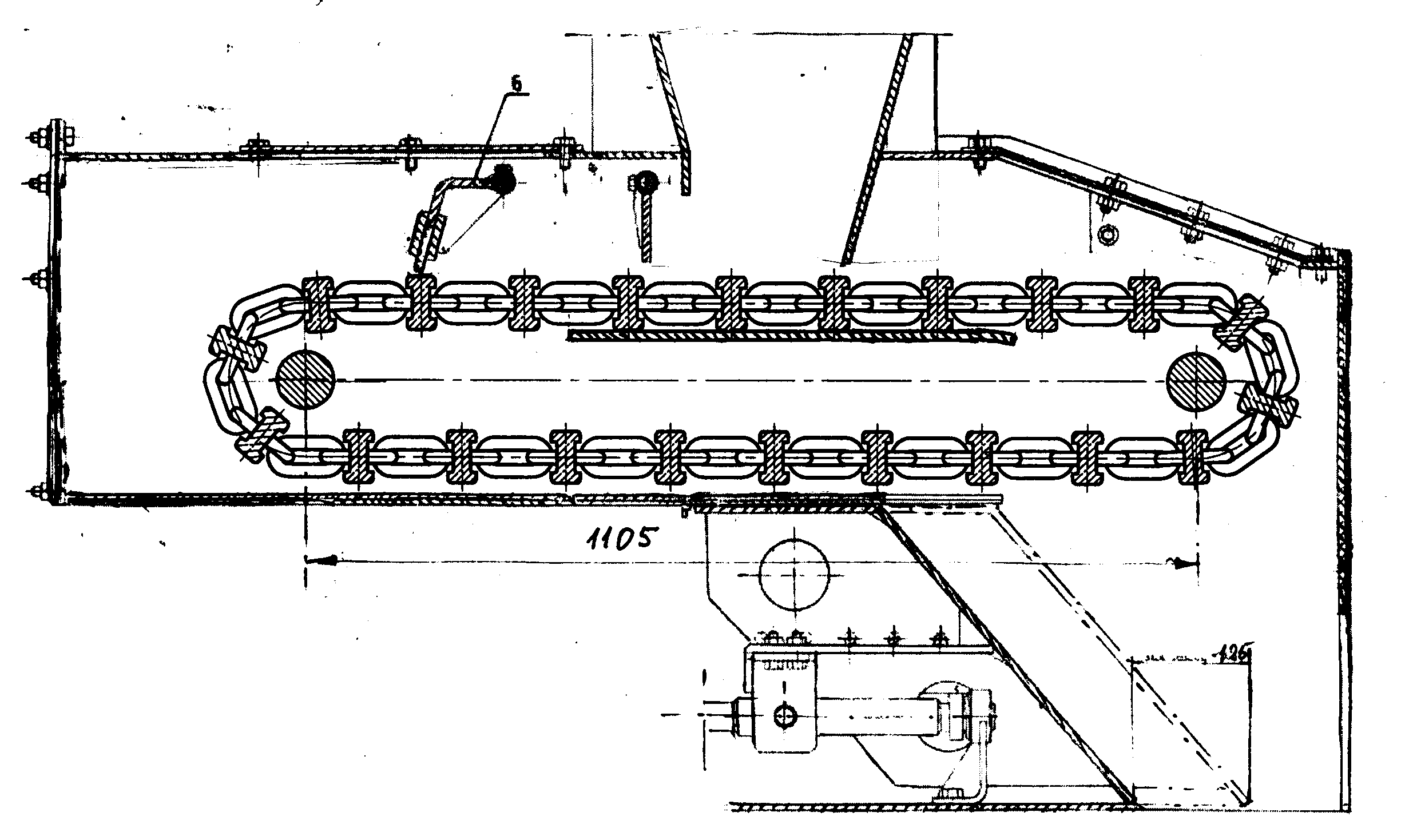

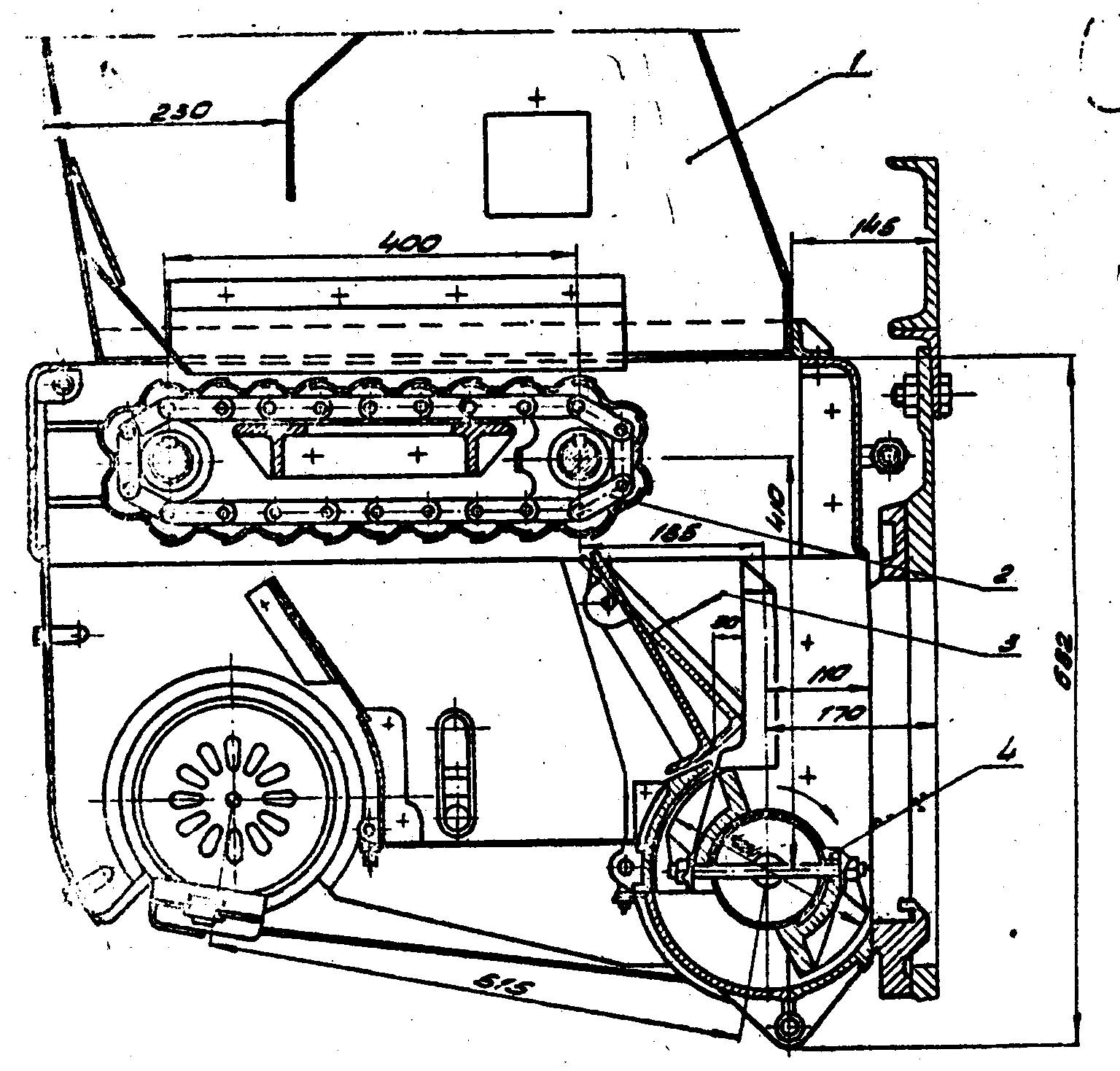

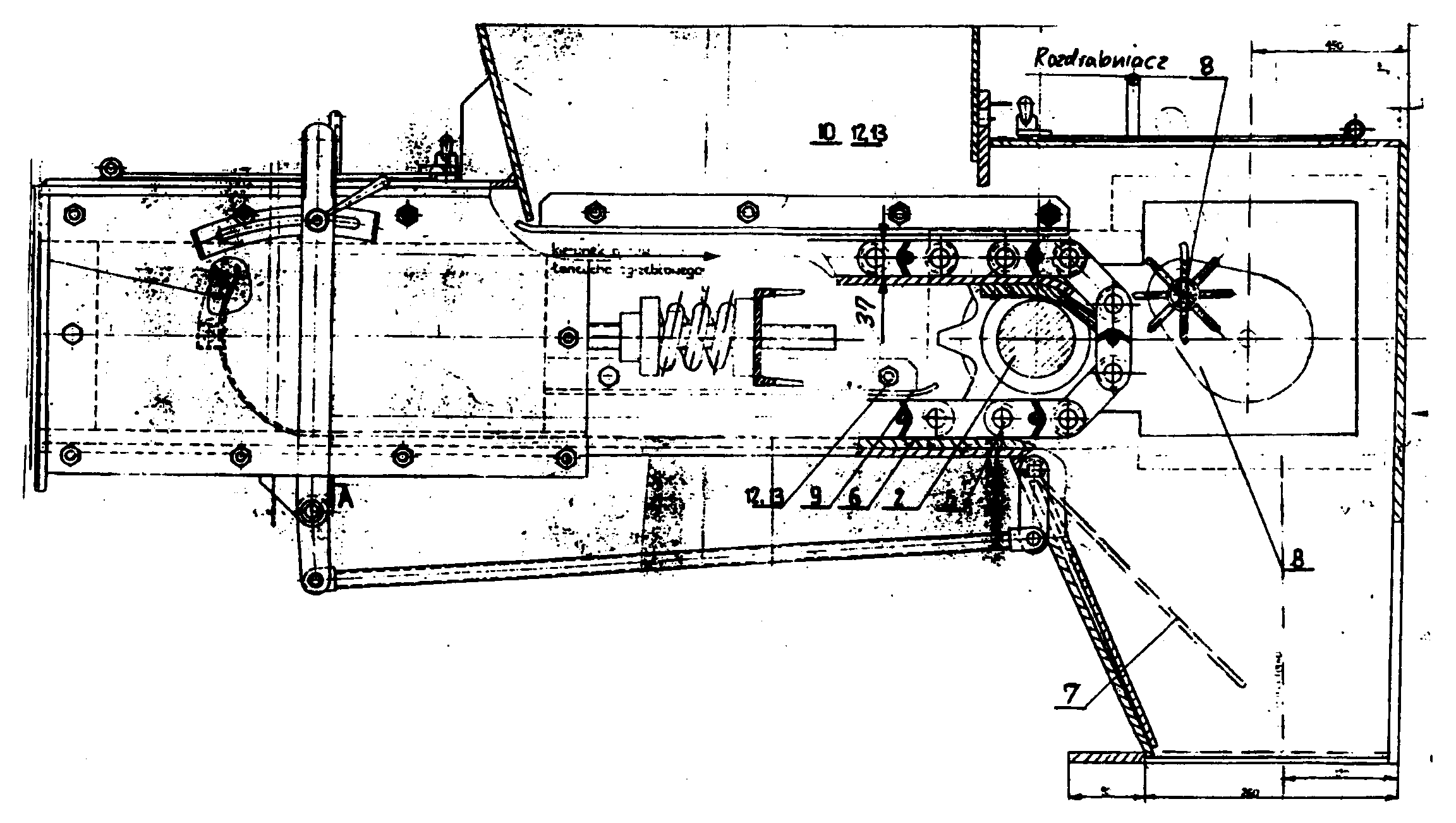

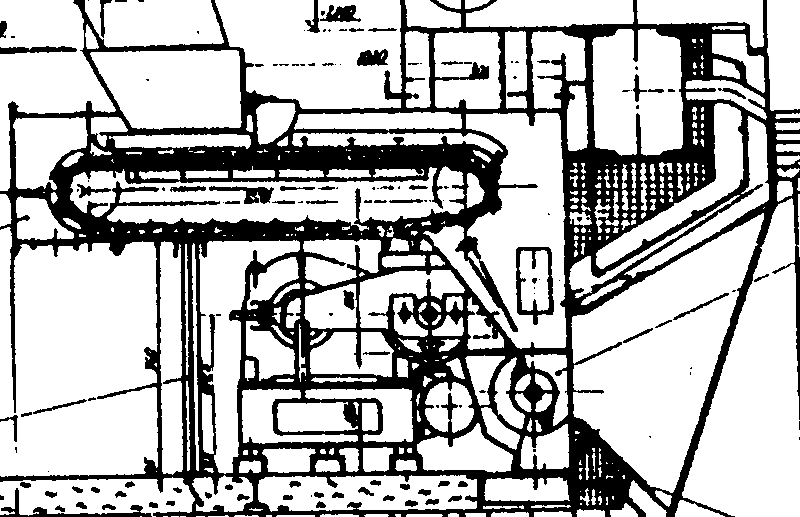

Rys. 104. Narzutniki węgla oraz ich dozowniki: a- narzutnik węgla z dokumentacją samego dozownika wykonaną przez inż. J. Kopydłowskiego w 1971 r. do modernizacji kotła OR32 w toruńskiej „Elanie” (skopiowaną w 1972 r. przez CBKK dla kotłów OR16-102); b- narzutnik radziecki konstrukcji z 1960 r., zastosowany w kotłach sprowadzonych w 1977 r. dla zakładu warzywniczego w Pszczynie oraz PEC w Zgorzelcu; c- dozownik z przenośnikiem kopalnianym (narzutników według rys. zestawieniowego CBKK nr 0-126416 5 z 1977 r. produkowanych przez ZUK-Stąporków dla kotłów typoszeregów ORp i WRp); d- dozownik narzutników końcowej produkcji ZUK-Stąporków (rys. zestawieniowy CBKK nr 0-1373876 z lutego 1989 r.), z powróceniem do rozwiązania dozownika zgrzebłowego wg dokumentacji wykonanej przez inż. J. Kopydłowskiego w 1966 r. i z nieudolną próbą wyposażenia go w rozdrabniacz wynaleziony przez inż. J. Kopydłowskiego w 1981 r.
