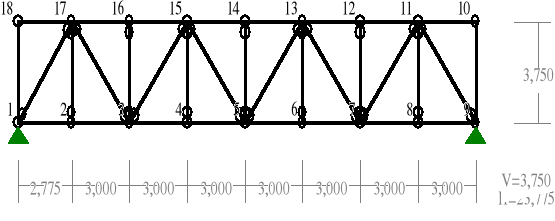

WĘZŁY kratownica dachowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalowe, Projekt


WĘZŁY:

0x01 graphic

WĘZŁY:

------------------------------------------------------------------

Nr: X [m]: Y [m]: Nr: X [m]: Y [m]:

------------------------------------------------------------------

1 0,000 0,000 10 23,775 3,750

2 2,775 0,000 11 20,775 3,750

3 5,775 0,000 12 17,775 3,750

4 8,775 0,000 13 14,775 3,750

5 11,775 0,000 14 11,775 3,750

6 14,775 0,000 15 8,775 3,750

7 17,775 0,000 16 5,775 3,750

8 20,775 0,000 17 2,775 3,750

9 23,775 0,000 18 0,000 3,750

------------------------------------------------------------------

PODPORY: P o d a t n o ś c i

------------------------------------------------------------------

Węzeł: Rodzaj: Kąt: Dx(Do*): Dy: DFi:

[ m / k N ] [rad/kNm]

------------------------------------------------------------------

1 stała 0,0 0,000E+00 0,000E+00

9 przesuwna 0,0 0,000E+00*

------------------------------------------------------------------

OSIADANIA:

------------------------------------------------------------------

Węzeł: Kąt: Wx(Wo*)[m]: Wy[m]: FIo[grad]:

------------------------------------------------------------------

B r a k O s i a d a ń

------------------------------------------------------------------

PRĘTY:

0x01 graphic

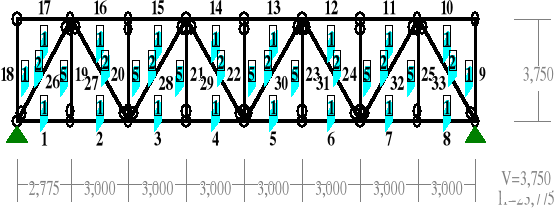

PRZEKROJE PRĘTÓW:

0x01 graphic

PRĘTY UKŁADU:

Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;

10 - przegub-sztyw.; 11 - przegub-przegub

22 - cięgno

------------------------------------------------------------------

Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój:

------------------------------------------------------------------

1 00 1 2 2,775 0,000 2,775 1,000 1 HEB160

2 00 2 3 3,000 0,000 3,000 1,000 1 HEB160

3 00 3 4 3,000 0,000 3,000 1,000 1 HEB160

4 00 4 5 3,000 0,000 3,000 1,000 1 HEB160

5 00 5 6 3,000 0,000 3,000 1,000 1 HEB160

6 00 6 7 3,000 0,000 3,000 1,000 1 HEB160

7 00 7 8 3,000 0,000 3,000 1,000 1 HEB160

8 00 8 9 3,000 0,000 3,000 1,000 1 HEB160

9 00 9 10 0,000 3,750 3,750 1,000 1 HEB160

10 00 10 11 -3,000 0,000 3,000 1,000 1 HEB160

11 00 11 12 -3,000 0,000 3,000 1,000 1 HEB160

12 00 12 13 -3,000 0,000 3,000 1,000 1 HEB160

13 00 13 14 -3,000 0,000 3,000 1,000 1 HEB160

14 00 14 15 -3,000 0,000 3,000 1,000 1 HEB160

15 00 15 16 -3,000 0,000 3,000 1,000 1 HEB160

16 00 16 17 -3,000 0,000 3,000 1,000 1 HEB160

17 00 17 18 -2,775 0,000 2,775 1,000 1 HEB160

18 00 18 1 0,000 -3,750 3,750 1,000 1 HEB160

19 11 2 17 0,000 3,750 3,750 1,000 5 HEB140

20 11 16 3 -0,000 -3,750 3,750 1,000 5 HEB140

21 11 4 15 0,000 3,750 3,750 1,000 5 HEB140

22 11 14 5 -0,000 -3,750 3,750 1,000 5 HEB140

23 11 6 13 0,000 3,750 3,750 1,000 5 HEB140

24 11 12 7 0,000 -3,750 3,750 1,000 5 HEB140

25 11 8 11 0,000 3,750 3,750 1,000 5 HEB140

26 11 1 17 2,775 3,750 4,665 1,000 2 HEB120

27 11 17 3 3,000 -3,750 4,802 1,000 2 HEB120

28 11 3 15 3,000 3,750 4,802 1,000 2 HEB120

29 11 15 5 3,000 -3,750 4,802 1,000 2 HEB120

30 11 5 13 3,000 3,750 4,802 1,000 2 HEB120

31 11 13 7 3,000 -3,750 4,802 1,000 2 HEB120

32 11 7 11 3,000 3,750 4,802 1,000 2 HEB120

33 11 11 9 3,000 -3,750 4,802 1,000 2 HEB120

------------------------------------------------------------------

WIELKOŚCI PRZEKROJOWE:

------------------------------------------------------------------

Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał:

------------------------------------------------------------------

1 52,3 2414 888 302 302 16,0 1 Stal St0

2 32,8 838 317 140 140 12,0 1 Stal St0

5 41,7 1471 549 210 210 14,0 2 Stal St3

------------------------------------------------------------------

STAŁE MATERIAŁOWE:

------------------------------------------------------------------

Materiał: Moduł E: Napręż.gr.: AlfaT:

[N/mm2] [N/mm2] [1/K]

------------------------------------------------------------------

1 Stal St0 205000 175,000 1,20E-05

2 Stal St3 205000 215,000 1,20E-05

------------------------------------------------------------------

OBCIĄŻENIA:

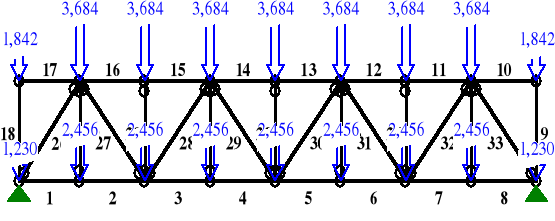

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: A "" Zmienne γf= 1,00

1 Skupione 0,0 1,230 0,00

1 Skupione 0,0 2,456 2,78

3 Skupione 0,0 2,456 0,00

3 Skupione 0,0 2,456 3,00

5 Skupione 0,0 2,456 3,00

5 Skupione 0,0 2,456 0,00

7 Skupione 0,0 2,456 0,00

7 Skupione 0,0 2,456 3,00

8 Skupione 0,0 1,230 3,00

10 Skupione 0,0 1,842 0,00

11 Skupione 0,0 3,684 3,00

11 Skupione 0,0 3,684 0,00

13 Skupione 0,0 3,684 3,00

13 Skupione 0,0 3,684 0,00

15 Skupione 0,0 3,684 3,00

15 Skupione 0,0 3,684 0,00

17 Skupione 0,0 1,842 2,78

17 Skupione 0,0 3,684 0,00

------------------------------------------------------------------

==================================================================

W Y N I K I

Teoria I-go rzędu

==================================================================

OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:

------------------------------------------------------------------

Grupa: Znaczenie: d: γf:

------------------------------------------------------------------

A -"" Zmienne 1 1,00 1,00

------------------------------------------------------------------

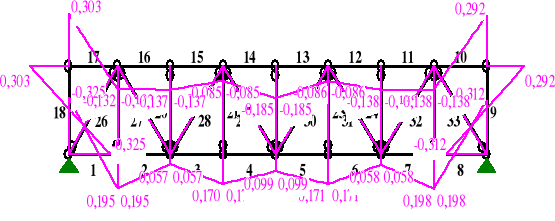

MOMENTY:

0x01 graphic

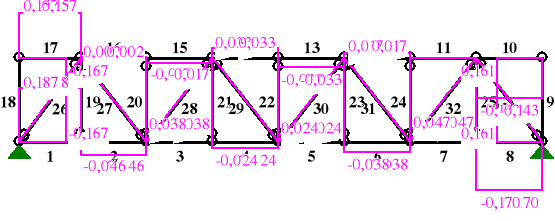

TNĄCE:

0x01 graphic

NORMALNE:

0x01 graphic

SIŁY PRZEKROJOWE: T.I rzędu

Obciążenia obl.: A

------------------------------------------------------------------

Pręt: x/L: x[m]: M[kNm]: Q[kN]: N[kN]:

------------------------------------------------------------------

1 0,00 0,000 -0,325 0,187 15,966

1,00 2,775 0,195 0,187 15,966

2 0,00 0,000 0,195 -0,046 15,966

1,00 3,000 0,057 -0,046 15,966

3 0,00 0,000 0,057 0,038 35,958

1,00 3,000 0,170 0,038 35,958

4 0,00 0,000 0,170 -0,024 35,958

1,00 3,000 0,099 -0,024 35,958

5 0,00 0,000 0,099 0,024 36,283

1,00 3,000 0,171 0,024 36,283

6 0,00 0,000 0,171 -0,038 36,283

1,00 3,000 0,058 -0,038 36,283

7 0,00 0,000 0,058 0,047 16,940

1,00 3,000 0,198 0,047 16,940

8 0,00 0,000 0,198 -0,170 16,940

1,00 3,000 -0,312 -0,170 16,940

9 0,00 0,000 -0,312 0,161 -1,985

1,00 3,750 0,292 0,161 -1,985

10 0,00 0,000 0,292 -0,143 -0,161

1,00 3,000 -0,138 -0,143 -0,161

11 0,00 0,000 -0,138 0,000 -29,094

1,00 3,000 -0,138 0,000 -29,094

12 0,00 0,000 -0,138 0,017 -29,094

1,00 3,000 -0,086 0,017 -29,094

13 0,00 0,000 -0,086 -0,033 -38,570

1,00 3,000 -0,185 -0,033 -38,570

14 0,00 0,000 -0,185 0,033 -38,570

1,00 3,000 -0,085 0,033 -38,570

15 0,00 0,000 -0,085 -0,017 -28,444

1,00 3,000 -0,137 -0,017 -28,444

16 0,00 0,000 -0,137 0,002 -28,444

1,00 3,000 -0,132 0,002 -28,444

17 0,00 0,000 -0,132 0,157 -0,167

1,00 2,775 0,303 0,157 -0,167

18 0,00 0,000 0,303 -0,167 -1,999

1,00 3,750 -0,325 -0,167 -1,999

19 0,00 0,000 0,000 0,000 2,222

1,00 3,750 0,000 0,000 2,222

20 0,00 0,000 0,000 0,000 -3,665

1,00 3,750 0,000 0,000 -3,665

21 0,00 0,000 0,000 0,000 2,394

1,00 3,750 0,000 0,000 2,394

22 0,00 0,000 0,000 0,000 -3,618

1,00 3,750 0,000 0,000 -3,618

23 0,00 0,000 0,000 0,000 2,394

1,00 3,750 0,000 0,000 2,394

24 0,00 0,000 0,000 0,000 -3,667

1,00 3,750 0,000 0,000 -3,667

25 0,00 0,000 0,000 0,000 2,239

1,00 3,750 0,000 0,000 2,239

26 0,00 0,000 0,000 0,000 -26,559

1,00 4,665 0,000 0,000 -26,559

27 0,00 0,000 0,000 0,000 19,975

1,00 4,802 0,000 0,000 19,975

28 0,00 0,000 0,000 0,000 -12,029

1,00 4,802 0,000 0,000 -12,029

29 0,00 0,000 0,000 0,000 4,180

1,00 4,802 0,000 0,000 4,180

30 0,00 0,000 0,000 0,000 3,660

1,00 4,802 0,000 0,000 3,660

31 0,00 0,000 0,000 0,000 -11,508

1,00 4,802 0,000 0,000 -11,508

32 0,00 0,000 0,000 0,000 19,457

1,00 4,802 0,000 0,000 19,457

33 0,00 0,000 0,000 0,000 -26,859

1,00 4,802 0,000 0,000 -26,859

------------------------------------------------------------------

* = Wartości ekstremalne

NAPRĘŻENIA:

0x01 graphic

NAPRĘŻENIA: T.I rzędu

Obciążenia obl.: A

------------------------------------------------------------------

Pręt: x/L: x[m]: SigmaG: SigmaD: SigmaMax/Ro:

[MPa]

------------------------------------------------------------------

1 Stal St0

1 0,00 0,000 4,127 1,976 0,024*

1,00 2,775 2,404 3,699 0,021

2 0,00 0,000 2,404 3,699 0,021*

1,00 3,000 2,863 3,240 0,019

3 0,00 0,000 6,684 7,061 0,040

1,00 3,000 6,308 7,437 0,042*

4 0,00 0,000 6,308 7,437 0,042*

1,00 3,000 6,545 7,200 0,041

5 0,00 0,000 6,607 7,262 0,041

1,00 3,000 6,367 7,502 0,043*

6 0,00 0,000 6,367 7,502 0,043*

1,00 3,000 6,742 7,128 0,041

7 0,00 0,000 3,044 3,431 0,020

1,00 3,000 2,581 3,894 0,022*

8 0,00 0,000 2,581 3,894 0,022

1,00 3,000 4,273 2,202 0,024*

9 0,00 0,000 0,656 -1,415 0,008*

1,00 3,750 -1,348 0,589 0,008

10 0,00 0,000 -1,000 0,938 0,006*

1,00 3,000 0,427 -0,488 0,003

11 0,00 0,000 -5,103 -6,018 0,034*

1,00 3,000 -5,104 -6,018 0,034*

12 0,00 0,000 -5,104 -6,018 0,034*

1,00 3,000 -5,275 -5,846 0,033

13 0,00 0,000 -7,086 -7,657 0,044

1,00 3,000 -6,759 -7,985 0,046*

14 0,00 0,000 -6,759 -7,985 0,046*

1,00 3,000 -7,090 -7,654 0,044

15 0,00 0,000 -5,155 -5,719 0,033

1,00 3,000 -4,982 -5,891 0,034*

16 0,00 0,000 -4,982 -5,891 0,034*

1,00 3,000 -5,000 -5,873 0,034

17 0,00 0,000 0,405 -0,469 0,003

1,00 2,775 -1,038 0,974 0,006*

18 0,00 0,000 -1,388 0,624 0,008

1,00 3,750 0,694 -1,458 0,008*

26 0,00 0,000 -8,105 -8,105 0,046*

1,00 4,665 -8,105 -8,105 0,046*

27 0,00 0,000 6,095 6,095 0,035*

1,00 4,802 6,095 6,095 0,035*

28 0,00 0,000 -3,671 -3,671 0,021*

1,00 4,802 -3,671 -3,671 0,021*

29 0,00 0,000 1,276 1,276 0,007*

1,00 4,802 1,276 1,276 0,007*

30 0,00 0,000 1,117 1,117 0,006*

1,00 4,802 1,117 1,117 0,006*

31 0,00 0,000 -3,512 -3,512 0,020*

1,00 4,802 -3,512 -3,512 0,020*

32 0,00 0,000 5,937 5,937 0,034*

1,00 4,802 5,937 5,937 0,034*

33 0,00 0,000 -8,196 -8,196 0,047*

1,00 4,802 -8,196 -8,196 0,047*

2 Stal St3

19 0,00 0,000 0,533 0,533 0,002*

1,00 3,750 0,533 0,533 0,002*

20 0,00 0,000 -0,878 -0,878 0,004*

1,00 3,750 -0,878 -0,878 0,004*

21 0,00 0,000 0,574 0,574 0,003*

1,00 3,750 0,574 0,574 0,003*

22 0,00 0,000 -0,867 -0,867 0,004*

1,00 3,750 -0,867 -0,867 0,004*

23 0,00 0,000 0,574 0,574 0,003*

1,00 3,750 0,574 0,574 0,003*

24 0,00 0,000 -0,879 -0,879 0,004*

1,00 3,750 -0,879 -0,879 0,004*

25 0,00 0,000 0,537 0,537 0,002*

1,00 3,750 0,537 0,537 0,002*

------------------------------------------------------------------

* = Wartości ekstremalne

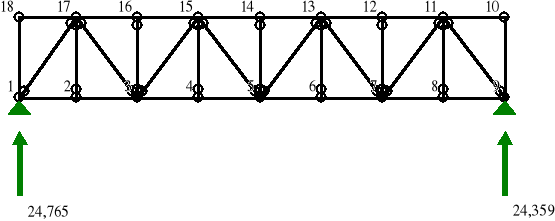

REAKCJE PODPOROWE:

0x01 graphic

REAKCJE PODPOROWE: T.I rzędu

Obciążenia obl.: A

------------------------------------------------------------------

Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]:

------------------------------------------------------------------

1 0,000 24,765 24,765

9 -0,000 24,359 24,359

------------------------------------------------------------------

PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu

Obciążenia obl.: A

------------------------------------------------------------------

Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Fi[rad]([deg]):

------------------------------------------------------------------

1 -0,00000 -0,00000 0,00000 -0,00019 ( -0,011)

2 0,00004 -0,00066 0,00066 -0,00023 ( -0,013)

3 0,00009 -0,00121 0,00121 -0,00015 ( -0,009)

4 0,00019 -0,00158 0,00160 -0,00008 ( -0,005)

5 0,00029 -0,00170 0,00173 -0,00000 ( -0,000)

6 0,00039 -0,00160 0,00165 0,00008 ( 0,005)

7 0,00049 -0,00124 0,00134 0,00015 ( 0,009)

8 0,00054 -0,00070 0,00089 0,00023 ( 0,013)

9 0,00058 -0,00000 0,00058 0,00019 ( 0,011)

10 0,00002 -0,00001 0,00003 0,00018 ( 0,011)

11 0,00002 -0,00069 0,00069 0,00023 ( 0,013)

12 0,00011 -0,00126 0,00126 0,00015 ( 0,008)

13 0,00019 -0,00159 0,00160 0,00008 ( 0,005)

14 0,00030 -0,00172 0,00175 -0,00000 ( -0,000)

15 0,00040 -0,00157 0,00162 -0,00008 ( -0,005)

16 0,00048 -0,00123 0,00132 -0,00015 ( -0,009)

17 0,00056 -0,00065 0,00086 -0,00023 ( -0,013)

18 0,00056 -0,00001 0,00056 -0,00019 ( -0,011)

------------------------------------------------------------------

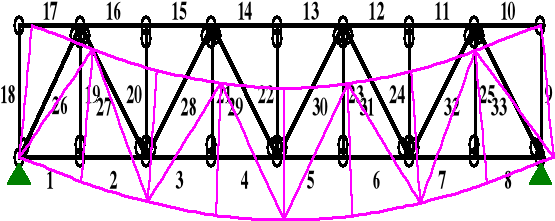

PRZEMIESZCZENIA:
