LABORATORIUM: Metrologii Ćwiczenie nr Temat ćwiczenia : Pomiar chropowatości powierzchni.
Data wykonania ćwiczenia : Wydział Mechaniczny Kierunek : Mechanika i Budowa Maszyn Rok akademicki : Semestr VI Grupa Zespół
Wykonawcy ćwiczenia:	Oceny (uwagi prowadzącego)
		sprawdzian	sprawozdanie	Końcowa

1. Cel ćwiczenia

Celem ćwiczenia było zapoznanie się z metodami pomiarów chropowatości.

2. Wstęp teoretyczny

Chropowatość powierzchni jest to zbiór nierówności na powierzchni części maszyn, o małych odstępach między wierzchołkami. Umownie przyjęto nazywać chropowatością nierówności, dla których stosunek odległości między wierzchołkami nierówności S do ich wysokości H nie przekracza 50.

Użytkowe wzorce chropowatości służą do porównywania powierzchni badanej z powierzchnią wzorcową. Posługując się wzorcami można porównywać wzrokowo lub dotykowo, przesuwając palcem lub blaszką kolejno po obu powierzchniach. Tego rodzaju ocena chropowatości jest oceną subiektywną, a więc mało dokładną. Z użyciem wzorów można określić chropowatość w zakresie od ∇1 do ∇9.

3. Przebieg ćwiczenia

Chropowatość próbek mierzyliśmy wzorcami oraz profilogramem. Odcinek elementarny do pomiaru wynosił 3mm.

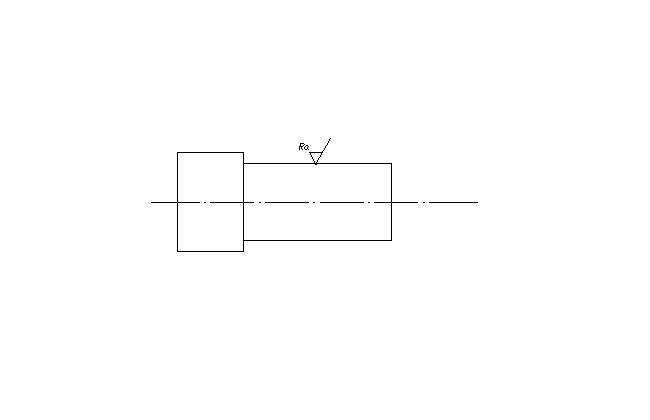

Próbka 1 toczona

Pomiar próbkami wzorcowymi

R_a=0,63

R_z=3,2

Pomiar profilogramem

1-R_a=2,54

2-R_a=3,55

3-R_a=3,57

R_{a śr}=3,22

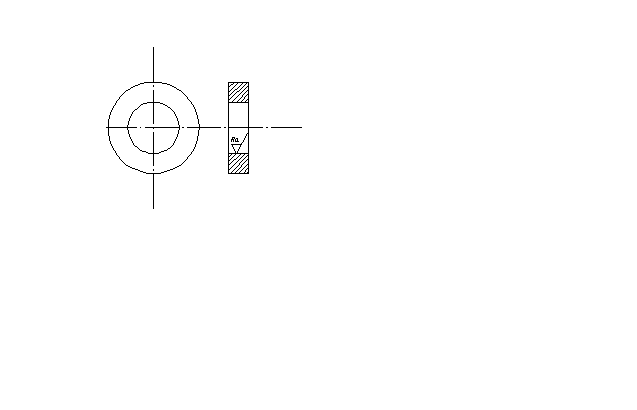

Próbka 2 szlifowana

Pomiar próbkami wzorcowymi

R_a=0,63

R_z=3,2

Pomiar profilogramem

1-R_a=0,113

2-R_a=0,123

3-R_a=0,132

R_{a śr}=0,122

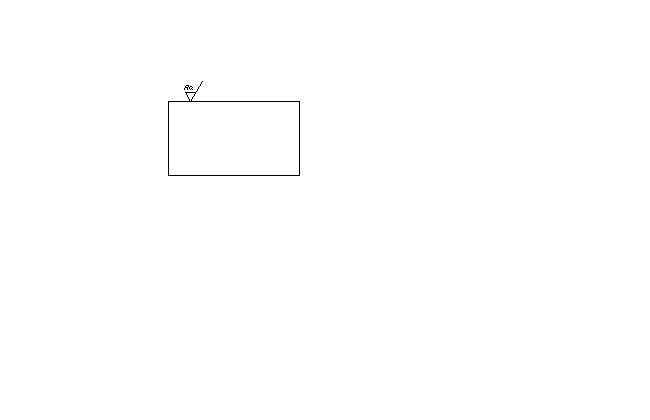

Próbka 3 frezowana

Pomiar próbkami wzorcowymi

R_a=5

R_z=20

Pomiar profilogramem

1-R_a=3,57

2-R_a=3,53

3-R_a=5,40

R_{a śr}=4,16

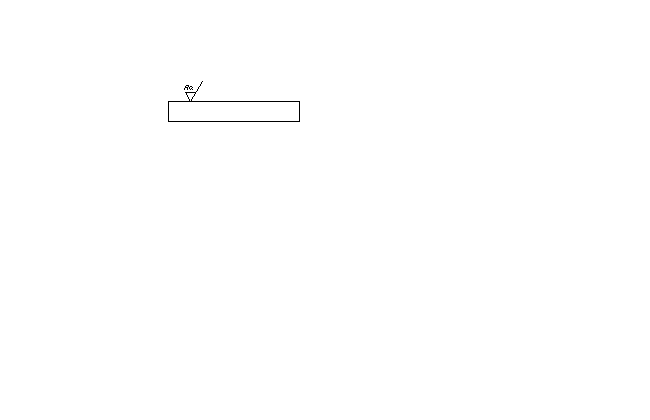

Próbka 4 frezowana

Pomiar próbkami wzorcowymi

R_a=0,63

R_z=3,2

Pomiar profilogramem

1-R_a=3,65

2-R_a=3,36

3-R_a=4,12

R_{a śr}=3,71

Opis profilogramu

R₁= 0,0245 R₆=0,009

R₂= 0,023 R₇=0,010

R₃= 0,022 R₈=0,0095

R₄= 0,023 R₉=0,007

R₅= 0,024 R₁₀=0,008

4. Wnioski

1. Badanie chropowatości według wzorców jest bardzo niedokładne.

2. Najmniejszą chropowatość ma próbka szlifowana, a największą frezowane.

3. Pomiar profilogramem odbywa się na bardzo krótkim odcinku(3mm), i z tego powodu mierzymy w kilku miejscach i wyciągamy średnią wielkość.

---
