Spraw lab 1a, Elektrotechnika


AKADEMIA GÓRNICZO-HUTNICZA

im. Stanisława Staszica w Krakowie

0x01 graphic

Sprawozdanie z ćwiczeń laboratoryjnych

z elektrotechniki i podstaw automatyki.

Temat: Jednofazowe obwody prądu przemiennego

Ćwiczenia przeprowadzono: 16.12.2012r.

Wydział: GiG

Semestr V, 2012/2013

Kraków, niestacjonarne.

Sprawozdanie wykonali:

Weronika Klimczak

Cezary Gruca

Schemat obwodu pomiarowego

0x01 graphic

  1. Wyznaczenie parametrów obwodu RC

0x01 graphic

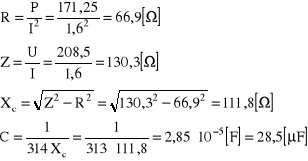

Po podstawieniu zmierzonych wielkości do wzorów otrzymano:

0x01 graphic

Na podstawie przeprowadzonych pomiarów napięcia, natężenia i mocy prądy płynącego
w obwodzie jak na schemacie można było wyliczyć oporność opornika R wynoszącą 66,9 Ω oraz pojemność C równą 28,5 µF.

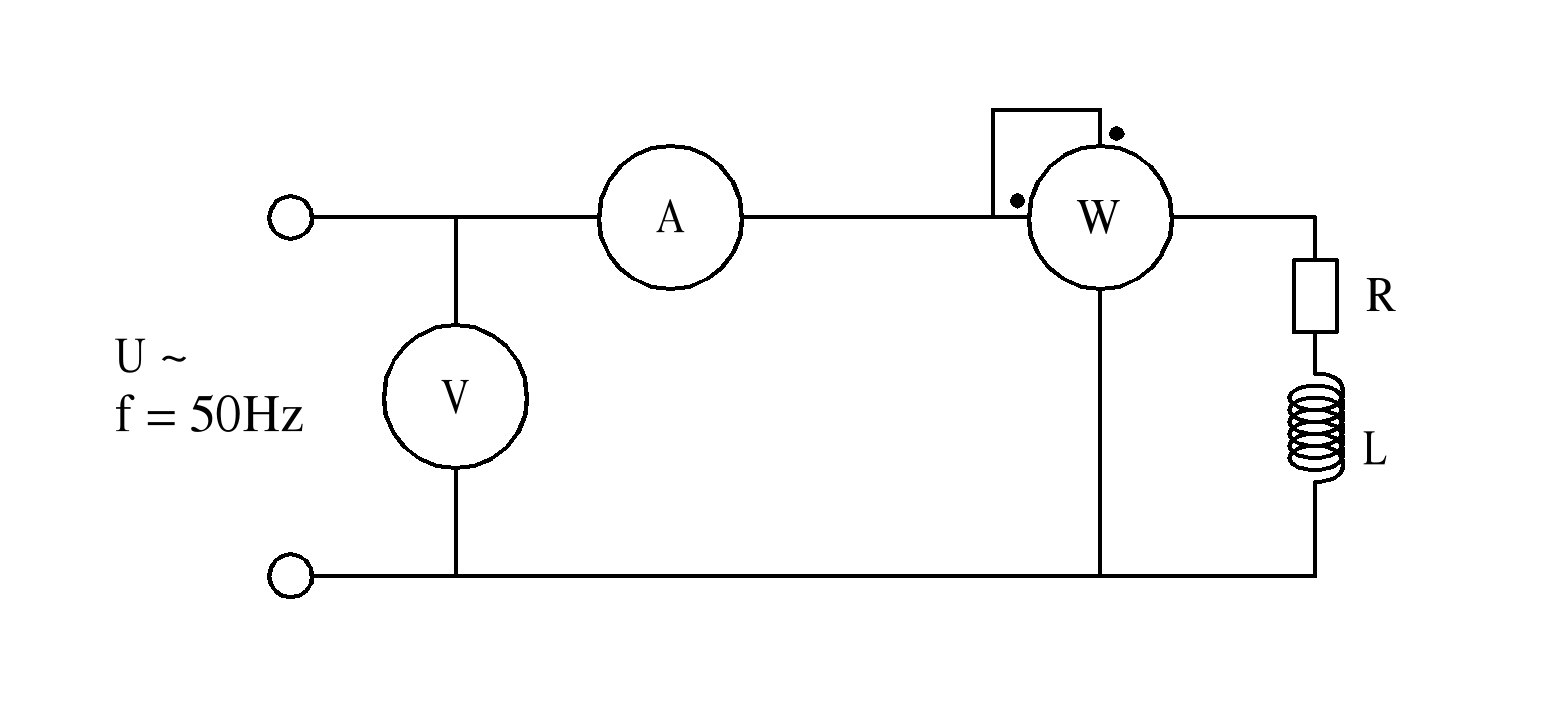

b) W obwodzie jak na poniższym schemacie zmieniamy pojemność C na indukcyjność L
i na podstawie przeprowadzonych pomiarów wyliczamy parametry obwodu RL

0x01 graphic

0x01 graphic

Zmierzono:

0x01 graphic

Po podstawieniu zmierzonych wielkości do wzorów otrzymano:

0x01 graphic

Na podstawie przeprowadzonych pomiarów napięcia, natężenia i mocy prądy płynącego
w obwodzie jak na schemacie można było wyliczyć oporność opornika R wynoszącą 7,04 Ω oraz indukcyjność L równą 0,01 H.
