Politechnika Łódzka

Wydz. Bud., Archit. i Inż. Środowiska

Kierunek: Inż. Środowiska

rok akadem.: 2004/2005

semestr: IX

PROJEKT Z PRZEDMIOTU

„PRZEPOMPOWNIE WODY I ŚCIEKÓW”

autor: Justyna Cywińska

pod kierunkiem: mgr inż. E. Kolbusz

  1. CEL PROJEKTU:

Celem projektu było zaprojektowanie przepompowni wody pierwszego stopnia dla poniższego układu:

0x01 graphic

Rys. nr 1: Schemat projektowanego układu.

Podstawowe dane:

l1 = 10 [m]

l2 = 800 [m]

l3 = 700 [m]

l4 = 750 [m]

Qmax d = 48 000 [m3/d]

  1. OBLICZENIA UKŁADU POMPOWEGO:

0x01 graphic

Przyjęto rurociągi wykonane z rur żeliwnych o współczynniku chropowatości k=1,5 [mm].

Założono rurociąg ssawny o średnicy d1 = 800 [mm].

Prędkość w rurociągu ssawnym wynosi zatem:

0x01 graphic
(mieści się w przedziale 0,8 - 2,0 m/s)

Rurociągi tłoczne:

- Rurociąg tłoczny numer 2: założono średnicę d2 = 700 [mm];

prędkość w rurociągu wynosi:

0x01 graphic

- Rurociągi tłoczne numer 3 i 4: do obliczeń założono że do każdego zbiornika górnego wpływa 50%Q a średnica przewodu wynosi; d3 = d4= 500 [mm].

Prędkość w rurociągach wynosi:

0x01 graphic

0x01 graphic
; gdzie: 0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

a zatem:

0x01 graphic

0x01 graphic

0x01 graphic

Przy obliczaniu strat miejscowych wzięto pod uwagę współczynniki strat miejscowych dla zasuw i zaworu zwrotnego. Pozostałe straty występujące na kolankach, trójnikach, itp. uwzględniono przyjmując 5% strat liniowych.

Straty liniowe obliczono ze wzoru:

0x01 graphic

Straty miejscowe obliczono ze wzoru:

0x01 graphic
; gdzie: ζ - współczynnik strat miejscowych

Straty całkowite:

0x01 graphic

0x01 graphic

dla zasuwy ζ= 0,26

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Dla zasuwy i zaworu zwrotnego współczynniki strat miejscowych wynoszą: ζ=0,26 i ζ=2,5.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

a zatem całkowita wysokość podnoszenia wynosi:

0x01 graphic

0x01 graphic

Wyniki obliczeń na podstawie których wykonano charakterystyki całego układu przedstawiono w załączniku nr 1.

  1. DOBÓR POMP:

Wydajność przepompowni wynosi 2000[m3/h].

Wydajność dla jednej pompy:

0x01 graphic
; gdzie n - założona liczba pomp

Na podstawie wydajności jednej pompy Q1= 500[m3/h] i wysokości podnoszenia Hp=53,245 [m] dobrano pompę firmy GRUNDFOS typu NK 200-400 o prędkości obrotowej n=1450 obr/min ( ISO2548 kl.C).

Dobrane pompy (4+1 rezerwowa) pracują w układzie równoległym.

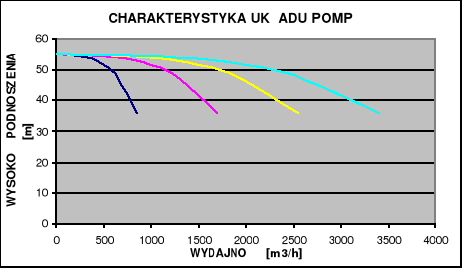

Charakterystykę pomp przedstawia poniższy rysunek:

0x01 graphic

Rys.2: Charakterystyka układu pomp połączonych równolegle.

Na rysunku przedstawiającym współpracę zespołu pomp z dwoma zbiornikami zasilanymi naniesiono krzywą będącą wypadkową całego układu pomp.

  1. OCENA PRACY W KRÓĆCU SSAWNYM:

Ocena ta obejmuje pracę króćca ssawnego pod względem wystąpienia kawitacji. Aby kawitacji nie było, ciśnienie absolutne w rurociągu ssawnym musi być większe od ciśnienia pary nasyconej w danej temperaturze, w tym przypadku w temperaturze +10°C.

Ponieważ oś rurociągu ssawnego jest poniżej zwierciadła wody w zbiorniku dolnym, a ze względu na jego bliską lokalizację od przepompowni strat na przepływie w rurociągu ssawnym nie uwzględnia się, ciśnienie absolutne w nim występujące można zapisać jako:

0x01 graphic

gdzie:

0x01 graphic
- ciśnienie absolutne w rurociągu ssawnym,

0x01 graphic
=1013hPa- ciśnienie barometryczne (atmosferyczne) 0x01 graphic
- geometryczna wysokość ssania, będąca różnicą rzędnych zwierciadła wody w zbiorniku dolnym a osi rurociągu ssawnego.

0x01 graphic
= 3mH2O = 294,2hPa

0x01 graphic
1013 + 294,2 = 1307,2hPa

Ciśnienie pary nasyconej w temperaturze +10°C wynosi 12,25hPa. W związku z tym w króćcu ssawnym nie wystąpi kawitacja, gdyż 0x01 graphic
.

ZAŁĄCZNIK NR 1:

TABELA 1 - Obliczenia dla zbiornika dolnego

Lp

Wydajność Q[m3/h]

Wydajność Q[m3/s]

∆H[m]

1

0

0

0

2

500

0,139

0,03

3

1000

0,128

0,04

4

1500

0,417

0,045

5

2000

0,556

0,05

TABELA 2 - Obliczenia dla zbiornika górnego nr 1

Lp

Wydajność Q[m3/h]

Wydajność Q[m3/s]

∆H[m]

1

0

0

50

2

500

0,139

50,9

3

1000

0,128

55

4

1500

0,417

58,4

5

2000

0,556

64,9

TABELA 3 - Obliczenia dla zbiornika górnego nr 2

Lp

Wydajność Q[m3/h]

Wydajność Q[m3/s]

∆H[m]

1

0

0

47

2

500

0,139

48

3

1000

0,128

51

4

1500

0,417

56

5

2000

0,556

63

SPIS TREŚCI:

  1. Cel projektu.

  2. Obliczenia układu pompowego.

  3. Dobór pomp.

  4. Ocena pracy w króćcu ssawnym.

SPIS RYSUNKÓW W OPISIE:

Rys. 1 - Schemat projektowanego układu.

Rys. 2 - Charakterystyka układu pomp połączonych równolegle.

SPIS RYSUNKÓW:

Rys. 1 - Współpraca zespołu pomp z dwoma zasilanymi zbiornikami (skala 1:100).

Rys. 2 - Rzut pompowni wody (1:100).

Rys. 3 - Przekrój pompowni wody (1:100).

SPIS ZAŁĄCZNIKÓW:

Załącznik nr 1 - Wyniki obliczeń układu na podstawie których sporządzono graficznie współpracę zespołu pomp z układem (rysunek nr 1).
