POLITECHNIKA LUBELSKA
LABORATORIUM ELEKTRONICZNYCH UKŁADÓW ANALOGOWYCH I CYFROWYCH
Ćwiczenie nr.1
Grzegorz Żurakowski
GR. ED 7.2
PONIEDZIAŁEK GODZ. 1115
WZMACNIACZ OPERACYJNY
Założenia i cel ćwiczenia:
Celem ćwiczenia było wykonać wzmacniacz operacyjny o następujących danych :
kU = -50
fg dowolna
RWE ≥ 1MΩ
układ scalony : μA 741
2. Pomiary:

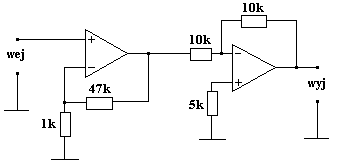

Układ złożony jest z dwóch stopni: nieodwracającego i odwracającego.
Wzmocnienie stopnia nieodwracającego: kU1=1+
= 48
Wzmocnienie stopnia odwracającego: kU2= -
= -1
Wzmocnienie całego układu: kU= kU1⋅ kU2= 48⋅(-1)= -48
fg [Hz] |
UWE [mV] |
UWY [V] |
kU |
1⋅103 |
40 |
1,9 |
- 47,5 |
5⋅103 |
40 |
1,85 |
- 46,25 |
10⋅103 |
40 |
1,85 |
- 46,25 |
20⋅103 |
40 |
1,1 |
- 27,5 |
30⋅103 |
40 |
0,8 |
- 20 |
50⋅103 |
40 |
0,5 |
- 12,5 |
100⋅103 |
40 |
0,4 |
- 10 |
3. Wnioski:

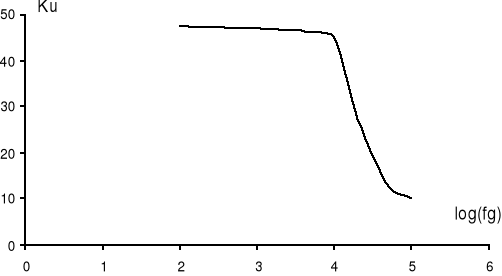

W ćwiczeniu był badany wzmacniacz prądu stałego zbudowany na układzie μA 741. Wzmacniacz ten posiadał dwa stopnie: nieodwracający i odwracający. Pierwszy ze stopni miał za zadanie uzyskać założone wzmocnienie, natomiast drugi ze stopni miał tylko odwrócić napięcie. Skutkiem czego było uzyskanie wzmacniacza odwracającego o danym wzmocnieniu (-50). Wzmocnienie uzyskane podczas badania wzmacniacza było nieznacznie mniejsze od założonego (-48), ponieważ nie było możliwe zastosowanie odpowiednich rezystorów. Badany wzmacniacz utrzymywał założone wzmocnienie do 10 kHz, powyżej tej częstotliwości wzmocnienie zaczynało znacznie maleć. Oznacza to, że badany wzmacniacz może wzmacniać sygnały do 10 kHz. Dzięki wykorzystaniu oscyloskopu można było zaobserwować że sygnał wyjściowy jest odwrócony w stosunku do sygnału wejściowego. Oznacza to, że zaprojektowany wzmacniacz jest wzmacniaczem odwracającym.
