POLITECHNIKA LUBELSKA	LABORATORIUM PODSTAW ELEKTROTECHNIKI
Paweł Michna Bartek Mazurek Wojtek Lewczuk Kamil Mackiewicz			Grupa: ED 3.3	Nr ćwiczenia: 11
Data: 18.12.2009		Temat: Obwody liniowe prądu stałego.

Celem ćwiczenia było utworzenie w programie schematic schematu symulacyjnego podanego przez prowadzącego a następnie wygenerowanie wykresu napięcia na kondensatorze , cewce i rezystorze.

Do schematu wprowadziłem następujące dane:

VDC = 10V - źródło napięcia stałego

U1= tOpen = 0,05 - wyłącznik nr 1

U2= tClose = 0,05 - wyłącznik nr 2

R1= 630 Ω - rezystor

L1= 0,599 H - cewka

C1= 80 µF -kondensator

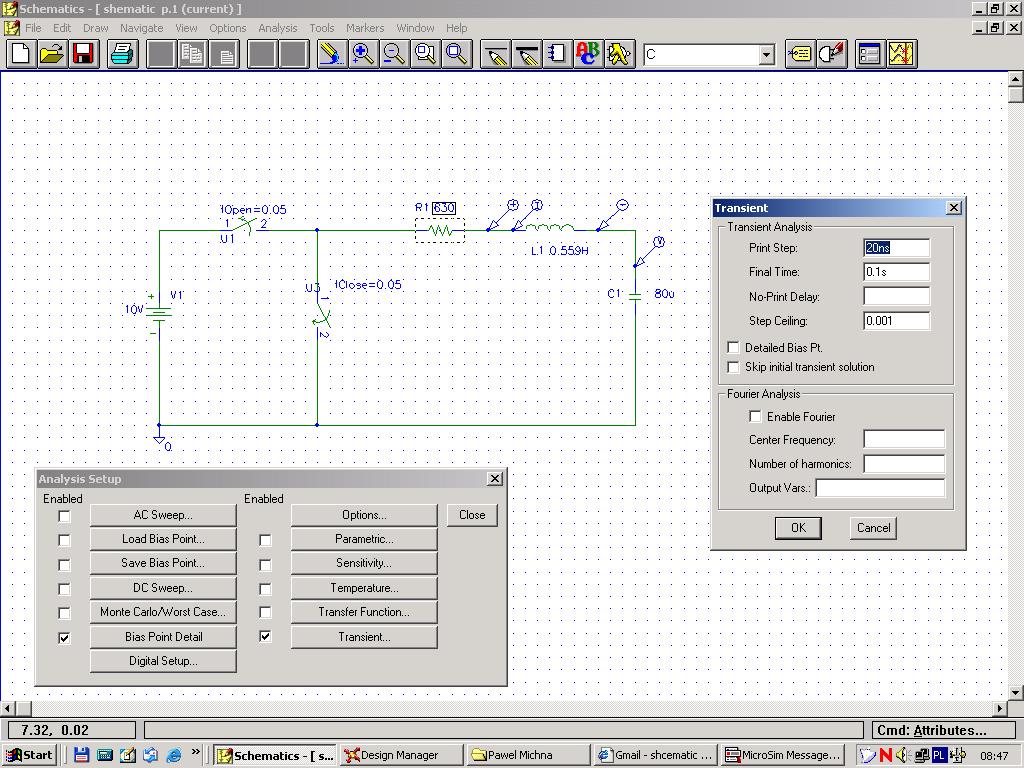

Poniżej zamieściłem screen z pulpitu na którym widać jakie są parametry i jak wygląda schemat symulacyjny.

Po wprowadzeniu wszystkich potrzebnych danych do wykonania wykresu otrzymałem następujące wyniki:

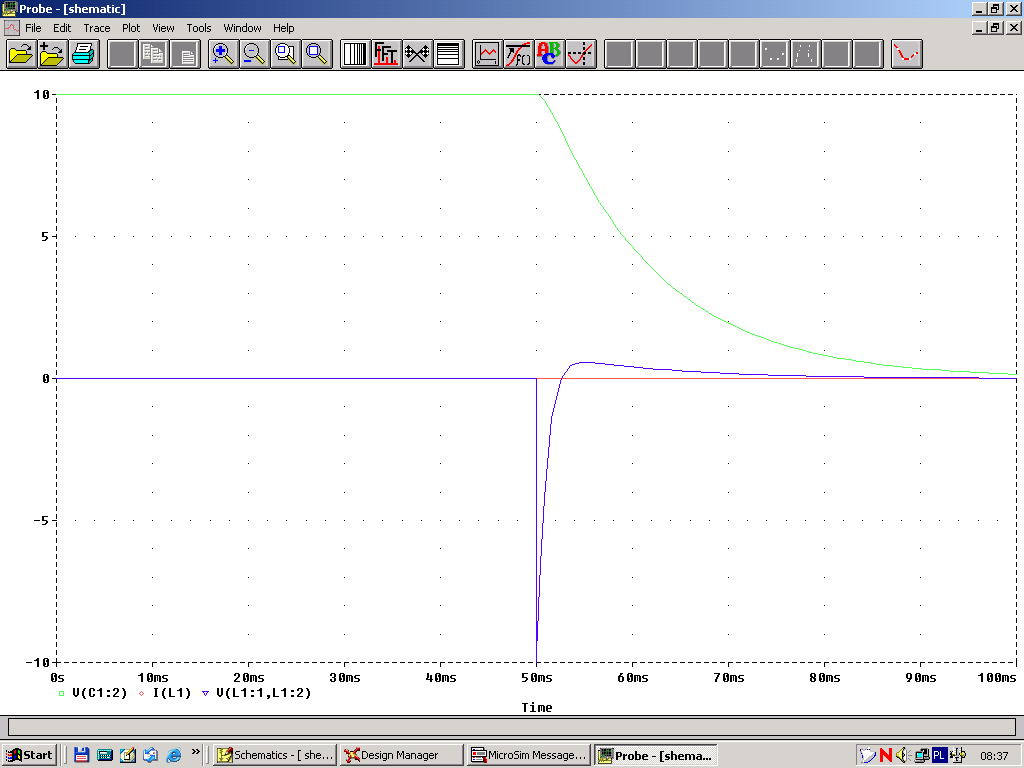

Wykres nr 1

Następnie zmieniłem dane oraz parametry wyświetlania wykresu:

Dane:

VDC = 10V - źródło napięcia stałego

U1= tOpen = 0,001 - wyłącznik nr 1

U2= tClose = 0,001 - wyłacznik nr 2

R1= 630 Ω - rezystor

L1= 0,599 H - cewka

C1= 80 µF -kondesator

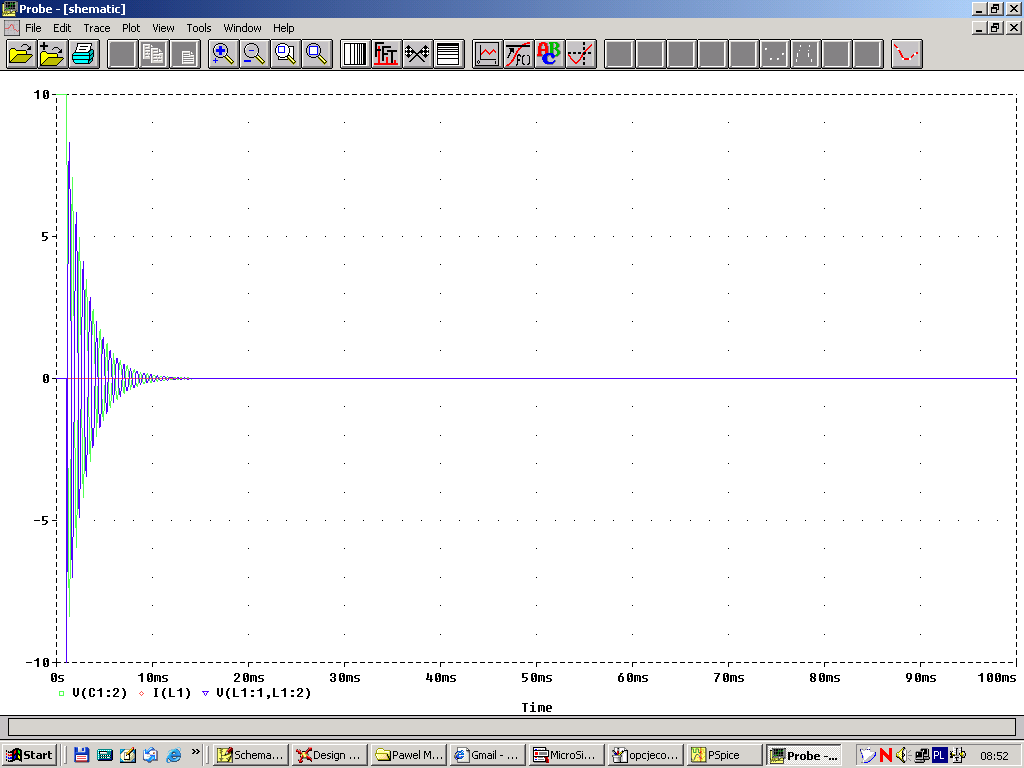

Po dokonaniu zmian wykres przedstawia się następująco.

---
