Komplet 13 rozw, STUDIA, Technika cyfrowa i mikroprocesorowa


NAZWISKO i IMIĘ:

Sem., grupa:

Data:

1.

2.

3.

4.

Suma

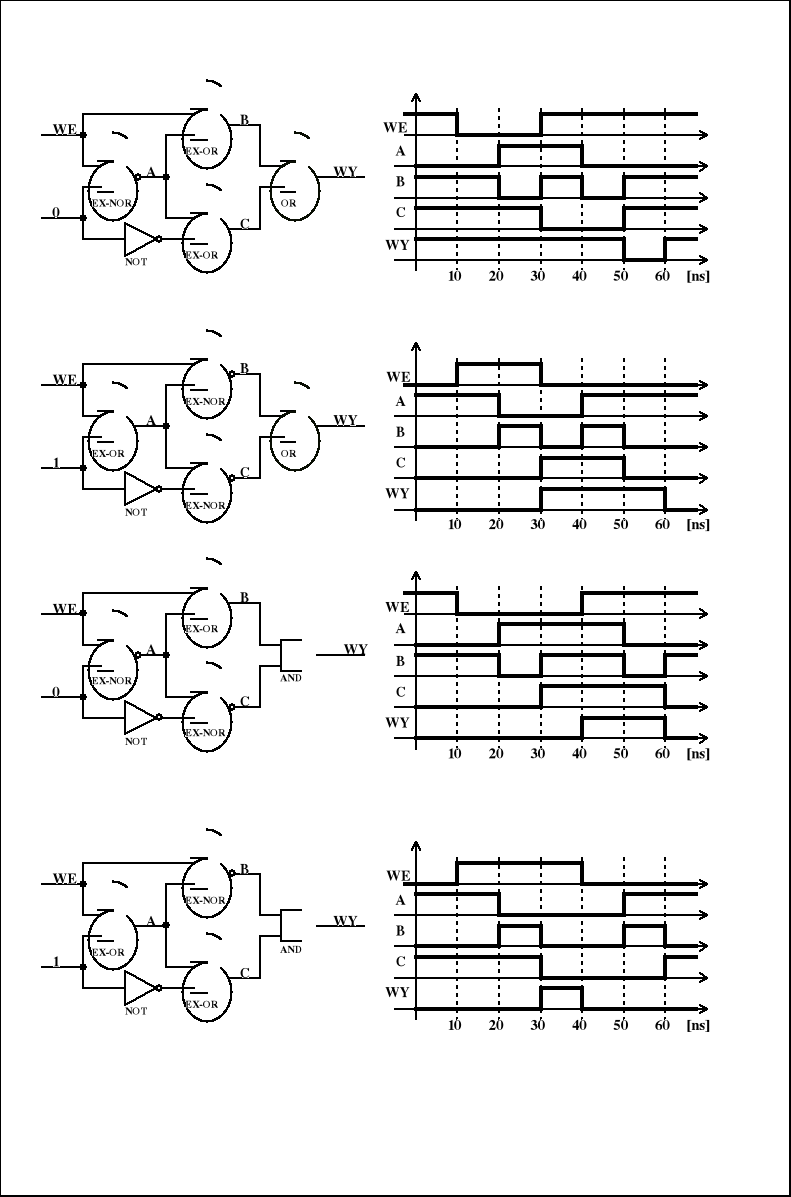

ZADANIE 1. Narysować przebiegi czasowe sygnałów A, B, C i WY, przyjmując czas propagacji równy 10ns dla każdej z bramek. Przyjąć zerowe czasy narastania i opadania sygnałów.

0x01 graphic

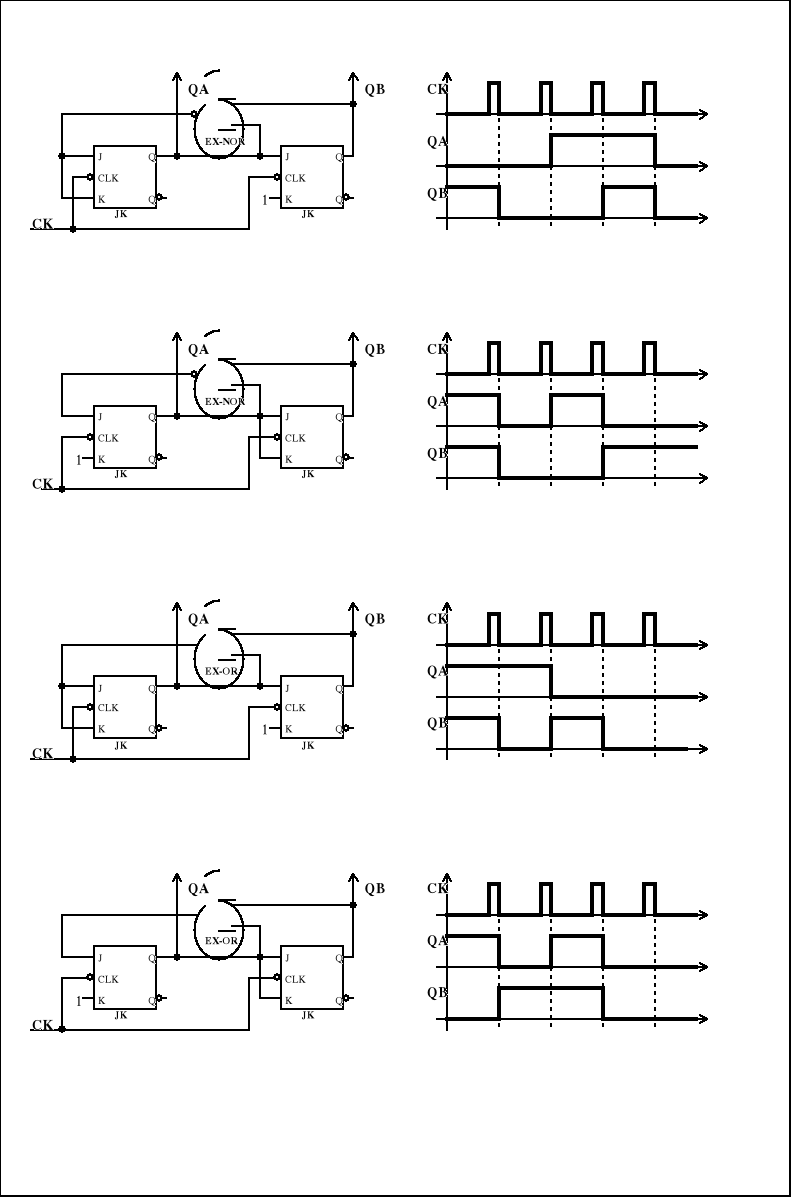

ZADANIE 2. Narysować przebiegi czasowe na wyjściach przerzutników QA i QB.

0x01 graphic

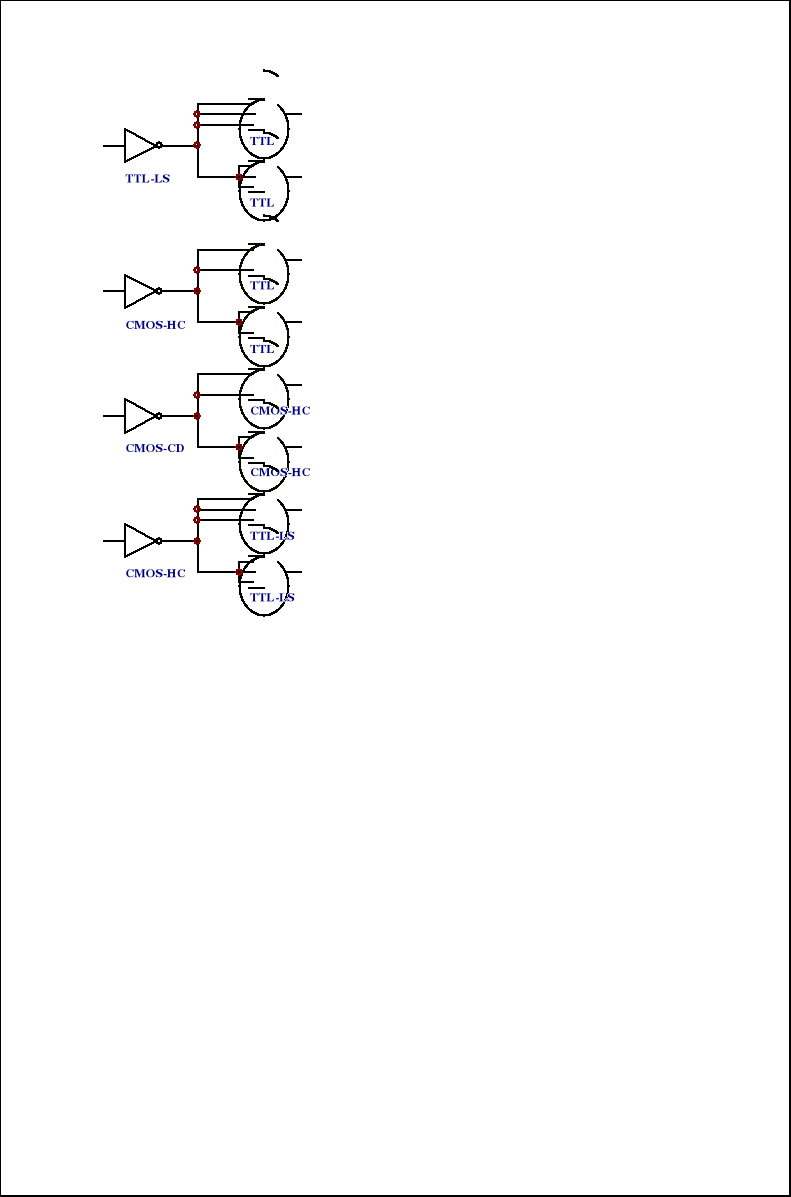

ZADANIE 3. Sprawdzić prawidłowość przedstawionego na rysunku połączenia bramek, uwzględniając marginesy zakłóceń i obciążalność bramki sterującej. Uzasadnić wynik.

CMOS-HC

TTL-LS

MH = UOHMIN - UIHMIN = 4,6V - 3,5V = 1,1V

UILMAX

1V

1,5V

ML = UILMAX - UOLMAX = 1,5V - 0,4V = 1,1V

IILMAX

1uA

1uA

NH = IOHMAX / IIHMAX =0,36mA/0,001mA = 360

UOHMIN

4,6V

4,6V

NL = IOLMAX / IILMAX =0,36mA/0,001mA = 360

IOHMAX

0,36mA

4mA

NMAX = MIN{NL, NH} = 360

UIHMIN

4,0V

3,5V

N = 4 (rzeczywiste obciążenie, na podstawie schematu)

IIHMAX

1uA

1uA

Ponieważ:

UOLMAX

0,4V

0,4V

MH > 0 i ML > 0 oraz N < NMAX,

IOLMAX

0,36mA

4mA

połączenie bramek jest prawidłowe.

0x01 graphic

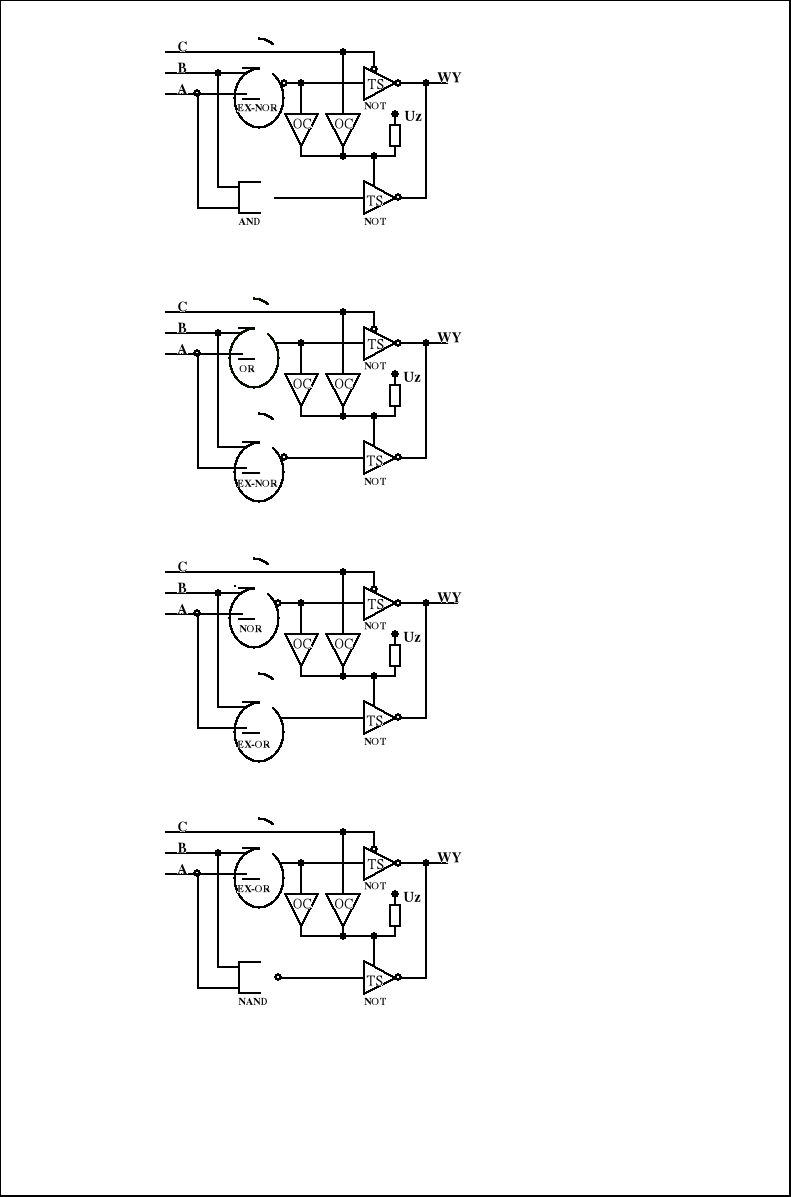

ZADANIE 4. Wypełnić tabelę stanów dla układu przedstawionego na rysunku.

0x01 graphic

C

B

A

WY

0

0

0

0

0

0

1

1

0

1

0

1

0

1

1

0

1

0

0

1

1

0

1

HiZ

1

1

0

HiZ

1

1

1

0

NAZWISKO i IMIĘ:

Sem., grupa:

Data:

1.

2.

3.

4.

Suma

ZADANIE 1. Narysować przebiegi czasowe sygnałów A, B, C i WY, przyjmując czas propagacji równy 10ns dla każdej z bramek. Przyjąć zerowe czasy narastania i opadania sygnałów.

0x01 graphic

ZADANIE 2. Narysować przebiegi czasowe na wyjściach przerzutników QA i QB.

0x01 graphic

ZADANIE 3. Sprawdzić prawidłowość przedstawionego na rysunku połączenia bramek, uwzględniając marginesy zakłóceń i obciążalność bramki sterującej. Uzasadnić wynik.

CMOS-HC

TTL

MH = UOHMIN - UIHMIN = 4,6V - 2,0V = 2,6V

UILMAX

1,5V

0,8V

ML = UILMAX - UOLMAX = 0,8V - 0,4V = 0,4V

IILMAX

1uA

1,6mA

NH = IOHMAX / IIHMAX = 4mA/0,04mA = 100

UOHMIN

4,6V

2,4V

NL = IOLMAX / IILMAX = 4mA/1,6mA = 2,5

IOHMAX

4mA

0,8mA

NMAX = MIN{NL, NH} = 2,5

UIHMIN

3,5V

2,0V

N = 4 (rzeczywiste obciążenie, na podstawie schematu)

IIHMAX

1uA

0,04mA

Ponieważ:

UOLMAX

0,4V

0,4V

N > NMAX,

IOLMAX

4mA

16mA

połączenie bramek jest nieprawidłowe.

0x01 graphic

ZADANIE 4. Wypełnić tabelę stanów dla układu przedstawionego na rysunku.

0x01 graphic

C

B

A

WY

0

0

0

1

0

0

1

0

0

1

0

0

0

1

1

0

1

0

0

HiZ

1

0

1

1

1

1

0

1

1

1

1

0

NAZWISKO i IMIĘ:

Sem., grupa:

Data:

1.

2.

3.

4.

Suma

ZADANIE 1. Narysować przebiegi czasowe sygnałów A, B, C i WY, przyjmując czas propagacji równy 10ns dla każdej z bramek. Przyjąć zerowe czasy narastania i opadania sygnałów.

0x01 graphic

ZADANIE 2. Narysować przebiegi czasowe na wyjściach przerzutników QA i QB

0x01 graphic

ZADANIE 3. Sprawdzić prawidłowość przedstawionego na rysunku połączenia bramek, uwzględniając marginesy zakłóceń i obciążalność bramki sterującej. Uzasadnić wynik.

CMOS-HC

TTL-LS

MH = UOHMIN - UIHMIN = 4,6V - 2,0V = 2,6V

UILMAX

1,5V

0,8V

ML = UILMAX - UOLMAX = 0,8V - 0,4V = 0,4V

IILMAX

1uA

0,4mA

NH = IOHMAX / IIHMAX = 4mA/0,02mA = 200

UOHMIN

4,6V

2,7V

NL = IOLMAX / IILMAX = 4mA/0,4mA = 10

IOHMAX

4mA

0,4mA

NMAX = MIN{NL, NH} = 10

UIHMIN

3,5V

2,0V

N = 6 (rzeczywiste obciążenie, na podstawie schematu)

IIHMAX

1uA

0,02mA

Ponieważ:

UOLMAX

0,4V

0,5V

MH > 0 i ML > 0 oraz N < NMAX,

IOLMAX

4mA

8mA

połączenie bramek jest prawidłowe.

0x01 graphic

ZADANIE 4. Wypełnić tabelę stanów układu przedstawionego na rysunku

0x01 graphic

C

B

A

WY

0

0

0

0

0

0

1

1

0

1

0

1

0

1

1

1

1

0

0

1

1

0

1

HiZ

1

1

0

HiZ

1

1

1

HiZ

NAZWISKO i IMIĘ:

Sem., grupa:

Data:

1.

2.

3.

4.

Suma

ZADANIE 1. Narysować przebiegi czasowe sygnałów A, B, C i WY, przyjmując czas propagacji równy 10ns dla każdej z bramek. Przyjąć zerowe czasy narastania i opadania sygnałów.

0x01 graphic

ZADANIE 2. Narysować przebiegi czasowe na wyjściach przerzutników QA i QB.

0x01 graphic

ZADANIE 3. Sprawdzić prawidłowość przedstawionego na rysunku połączenia bramek, uwzględniając marginesy zakłóceń i obciążalność bramki sterującej. Uzasadnić wynik.

TTL-LS

TTL

MH = UOHMIN - UIHMIN = 2,7V - 2,0V = 0,7V

UILMAX

0,8V

0,8V

ML = UILMAX - UOLMAX = 0,8V - 0,5V = 0,3V

IILMAX

0,4mA

1,6mA

NH = IOHMAX / IIHMAX = 0,4mA/0,04mA = 10

UOHMIN

2,7V

2,4V

NL = IOLMAX / IILMAX = 8mA/1,6mA = 5

IOHMAX

0,4mA

0,8mA

NMAX = MIN{NL, NH} = 5

UIHMIN

2,0V

2,0V

N = 6 (rzeczywiste obciążenie, na podstawie schematu)

IIHMAX

0,02mA

0,04mA

Ponieważ:

UOLMAX

0,5V

0,4V

N > NMAX,

IOLMAX

8mA

16mA

połączenie bramek jest nieprawidłowe.

0x01 graphic

ZADANIE 4. Wypełnić tabelę stanów dla układu przedstawionego na rysunku.

0x01 graphic

C

B

A

WY

0

0

0

1

0

0

1

0

0

1

0

0

0

1

1

1

1

0

0

HiZ

1

0

1

0

1

1

0

0

1

1

1

HiZ
