W Y Ż S Z A |
L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH |
Nazwisko i imię |
|||
S Z K O Ł A M O R S K A w S Z C Z E C I N I E
WYDZIAŁ MECHANICZNY |
Nr ćw.
|
Temat ćwiczenia Prostowniki niesterowane |
Przemysław Kowalak
Rok akad. 1997/98 |
||
Data wyk. ćwicz. 15.01.98 |
Data odd. spr. 22.01.98 |
Ocena |
Podpis wykł. |
Rok studiów II MA Zespół nr IV
|
|

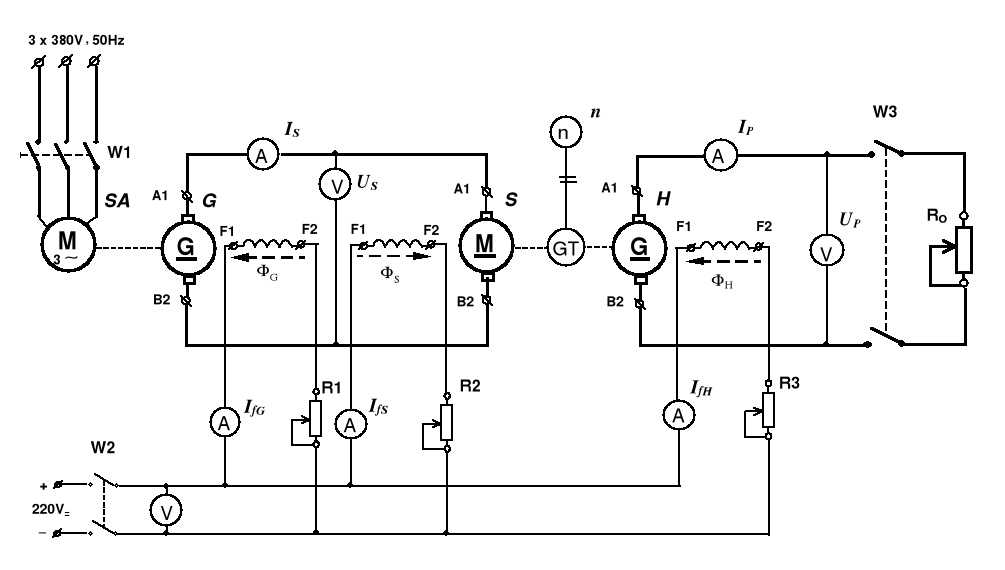

1. Schemat układu pomiarowego
Oznaczenia maszyn : SA - silnik napędowy prądnicy układu W-L
G - prądnica układu W-L
S - silnik wykonawczy układu W-L
H - prądnica hamująca (model obciążenia)
2. Wyznaczanie charakterystyk prądnicy obcowzbudnej
2.1. Wyznaczanie charakterystyki magnesowania (biegu jałowego) U = f(If)
Lp. |
IfH |
UP |
|
A |
V |
1 |
0.13 |
115.2 |
2 |
0.2 |
148.0 |
3 |
0.3 |
180.0 |
4 |
0.4 |
199.6 |
5 |
0.5 |
212.8 |
6 |
0.4 |
200.0 |
7 |
0.3 |
182.0 |
8 |
0.2 |
138.0 |
9 |
0.13 |
114.8 |
2.2. Wyznaczanie charakterystyki zewnętrznej U = f(Ia)
Lp. |
IP |
UP |
|
A |
V |
1 |
6 |
150 |
2 |
5 |
165 |
3 |
4 |
176 |
4 |
3 |
197 |
5 |
2 |
200 |
6 |
1 |
207 |
7 |
0 |
217 |
2.4. Wyznaczanie charakterystyki regulacyjnej If = f(Ia)
Lp. |
IP |
IfH |
|
A |
A |
1 |
0 |
0.200 |
2 |
1 |
0.215 |
3 |
2 |
0.245 |
4 |
3 |
0.293 |
5 |
4 |
0.332 |
6 |
5 |
0.360 |
7 |
6 |
0.550 |
3. Wyznaczanie charakterystyk mechanicznych n = f(M) układu Ward-Leonarda
Moc pobrana prze silnik S
[W]
Moc oddana przez prądnicę H
[W]
Moc na wale silnika S
[W]
Moment na wale silnika S
[Nm]
gdzie: US - napięcie zasilania silnika S
IS - prąd pobierany przez twornik silnika S
UP - napięcie prądnicy H
IP - prąd obciążenia prądnicy H
n - prędkość obrotowa wału silnika S
Lp. |
IS |
n |
UP |
IP |
PS |
PP |
P |
M |
Parametry stałe |
|
A |
1/min |
V |
A |
W |
W |
W |
Nm |
|
1 |
1 |
1394 |
225 |
0 |
|
|
|
|
|
2 |
3 |
1370 |
222 |
1,5 |
|
|
|
|
US = UN = 220V |
3 |
4.6 |
1331 |
208 |
3,0 |
|
|
|
|
IfS = IfSN = 0,4A |
4 |
6.5 |
1290 |
193 |
4,5 |
|
|
|
|
IfH = 0,3A |
5 |
8.3 |
1250 |
180 |
6,0 |
|
|
|
|
|
1 |
1 |
1050 |
173 |
0 |
|
|
|
|
|
2 |
2.95 |
1035 |
163 |
1,5 |
|
|
|
|
US = US1 = 150V |
3 |
4.6 |
1250 |
152 |
3,0 |
|
|
|
|
IfS = IfSN = 0,4A |
4 |
6.4 |
1010 |
145 |
4,5 |
|
|
|
|
IfH = 0,3A |
5 |
8.2 |
978 |
132 |
6,0 |
|
|
|
|
|
1 |
0.8 |
690 |
112 |
0 |
|
|
|
|
|
2 |
2.6 |
653 |
100 |
1,5 |
|
|
|
|
US = US2 = 90V |
3 |
4.6 |
655 |
94 |
3,0 |
|
|
|
|
IfS = IfSN = 0,4A |
4 |
6.1 |
625 |
84 |
4,5 |
|
|
|
|
IfH = 0,3A |
5 |
8.0 |
625 |
77 |
6,0 |
|
|
|
|
|
1 |
1.6 |
1660 |
260 |
0 |
|
|
|
|
|
2 |
3.25 |
1548 |
245 |
1,5 |
|
|
|
|
US = UN = 220V |
3 |
5.3 |
1490 |
230 |
3,0 |
|
|
|
|
IfS = IfS1 = 0,3A |
4 |
7.4 |
1450 |
215 |
4,5 |
|
|
|
|
IfH = 0,3A |
5 |
9.4 |
1410 |
200 |
6,0 |
|
|
|
|
|
