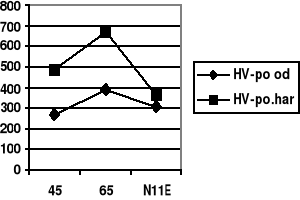

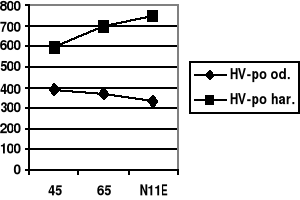

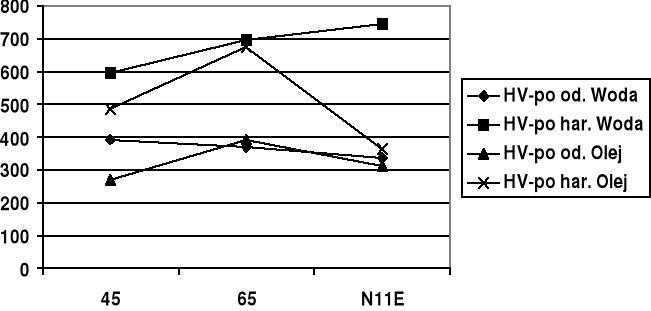

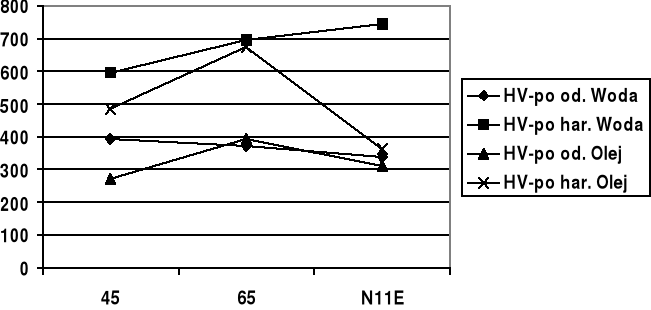

Porównanie twardości po hartowaniu i po odpuszczaniu
Wnioski.
Badane próbki miesiąc po hartowaniu okazały się mniej twarde niż wcześniej.
Z przybliżonych wartości pomiarów wynika, że twardość zahartowanych próbek przed odpuszczaniem jest większa od uzyskanej twardości po poddaniu tych próbek odpuszczaniu.
Możemy więc wnioskować, że wraz z obniżeniem się twardości stali zostały usunięte naprężenia wewnętrzne, nastąpił rozpad twardego i kruchego martenzytu, a udarność i plastyczność stali uległa poprawie.
W wyniku odpuszczania uzyskaliśmy strukturę sorbityczną.
Przy jednoczesnym spadku twardości i własności wytrzymałościowych poprawiły się wł. plastyczne, takie jak wydłużenie.
