MONTAŻ KONSTRUKCJI HALI STALOWEJ DWUKONDYGNACYJNEJ

Celem projektu jest przygotowanie schematu montażu hali stalowej. Założono dwa warianty do rozpatrzenia :

1. WARIANT I - montaż kompleksowy

2. WARIANT II - montaż rozdzielczy

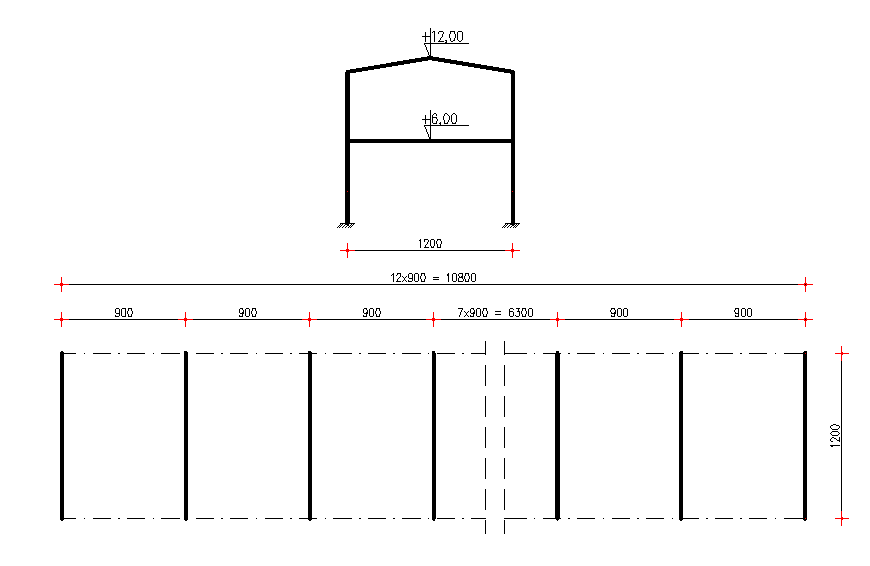

I. RYSUNEK POGLĄDOWY HALI ( rozstawienie ram)

II. WARIANT I - montaż kompleksowy

Wariant ten przewiduje zmontowanie konstrukcji ramowych na placu budowy z dostarczonych elementów, a następnie podniesienie i zamontowanie ich i osadzenie na przygotowanych stopach fundamentowych.

Dane:

• rama stalowa - Q_R = 40,0 kN

• beka stropowa - Q_S = 10,0 kN

Całkowity ciężar ramy : Q_C = 40,0 + 10,0 = 50,0 kN = 5000 kg

Do obliczeń : Q­_O = 1,3*5000 = 6500 kg (uwzgl. dynam. obciążeń )

1. DOBÓR ZAWIESI

Przyjęto zawiesie :

• dwucięgnowe łańcuchowe o dopuszczalnym obc. roboczym

DOR = 12,5 t (dla kąta 90^o - 120^o);

długość zawiesia l = 1,5m;

zakończenie hakiem typ I wg poniższej tabeli.

DOR_obl = 0,8*12,5 = 10,0 t ; γ_f = 0,8

2. DOBÓR ŻURAWIA

• wys. przemieszczania h_p = 1,5 m

• wys. zawiesia h_z = 1,5 m

• wys. ramy h_r = 12,0 m

suma : h = 15,0 m

Wybrano żuraw samochodowy: KRUPP KMK 3045 z wysięgnikiem podstawowym

KRUPP KMK 3045 - dane techniczne: Udźwig maksymalny - 45 ton Maksymalna przeciwwaga - 9,6 ton Długość wysięgnika - podstawowego - 32 m - pomocniczego stałego - 13 m Obszar pracy 360 Maksymalny promień pracy 36 m

wersja: wysięgnik podstawowy oraz 9,6 ton przeciwwagi

promień                                            długość wysięgnika

Porównując powyższą tabelę i wykres możemy zauważyć, że w promieniu pracy do 13,0 m żuraw jest w stanie podnieść montowaną ramę na żądaną wysokość.

II. WARIANT II - montaż rozdzielczy

Wariant przewiduje montowanie poszczególnych elementów następująco:

1. słupy

2. belki stropowe

3. rygle (wcześniej dwa elementy wysyłkowe zmontowane na placu budowy )

Dane:

• słup stalowy - Q_Sł = 10,0 kN

• rygiel - Q_R = 20,0 kN

• beka stropowa - Q_S = 10,0 kN

Max. ciężar do podniesienia - Q_o = 1,3*20,0 = 26 kN = 2600 kg

1. DOBÓR ZAWIESI

Przyjęto zawiesie :

• dwucięgnowe łańcuchowe o dopuszczalnym obc. roboczym

DOR = 5,1 t (dla kąta 90^o - 120^o);

długość zawiesia l = 1,0m;

zakończenie hakiem typ I

DOR_obl = 0,8*5,1 = 4,08 t ; γ_f = 0,8

2. DOBÓR ŻURAWIA

Przyjęto żuraw samochodowy jak poprzednio.

---
