Politechnika Lubelska |
Laboratorium Techniki Wysokich Napięć |
|||
|
Ćwiczenie nr 14 |
|||
|
Semestr |
Grupa
|
2006/2007 |
|
Temat: Badanie kabli wysokiego napięcia |
1 |
Ocena:
|
1. Cel ćwiczenia:
Celem ćwiczenia jest:
-poznanie budowy i typów kabli wysokiego napięcia,
-nabycie umiejętności stwierdzających przydatność kabla do eksploatacji na podstawie wyników przeprowadzonych badań,
-zapoznanie się z aparaturą przeznaczoną do badania kabli.
Warunki atmosferyczne:
- temperatura otoczenia: t=21,80C
- ciśnienie atmosferyczne: b=1004 hPa
- wilgotność względna powietrza: φ =26 %
2.Sprawdzanie rezystancji pętli zwarcia żył, zgodności faz oraz ciągłości powłok.
Układ pomiarowy:
a)Kabel YAKY 3x25/18 mm2 3,6/6 kV
Oznaczenia literowe kabla:
Y - izolacja polwinitowa
A - żyła aluminiowa
K - kabel
Y - izolacja polwinitowa
Przekrój żyły roboczej kabla - 25
Przekrój żyły powrotnej kabla - 18
Napięcie znamionowe kabla - 6kV
Długość badanego odcinka kabla - 8m
Lp. |
Pętla zwarcia |
R |
Rśr |
R 20O C |
R 20O C wg PN |
Ocena |
- |
żył |
mΩ |
mΩ |
mΩ/km |
Ω/km |
|
1 |
R-S |
25 |
25,2 |
1,55 |
≤1,22 |
nie spełnia wymagań |
2 |
R-T |
24,5 |
|
|
|
|
3 |
S-T |
26 |
|
|
|
|
4 |
R- powłoka Pb |
27 |
|
|
|
|
b)Kabel Kfta 3x10mm2 6kV
Oznaczenia literowe kabla:
K - kabel
Ft - taśma stalowa
A - na drugiej pozycji-aluminium, na ostatniej-oplot z juty nasączonej asfaltem
Przekrój żyły roboczej kabla - 10
Napięcie znamionowe kabla - 6kV
Długość badanego kabla - 25m.
Lp. |
Pętla zwarcia |
R |
Rśr |
R 20O C |
R 20O C wg PN |
Ocena |
- |
żył |
mΩ |
mΩ |
mΩ/km |
Ω/km |
|
1 |
R-S |
135 |
119,2 |
2,4 |
b.d |
------ |
2 |
R-T |
127,5 |
|
|
|
|
3 |
S-T |
95 |
|
|
|
|
4 |
R- powłoka Pb |
170 |
|
|
|
|
c)Kabel YHKGYFty 3x50/25mm2 3,6/6kV
Oznaczenia literowe kabla:
Y - izolacja polwinitowa
H - ekrany na żyłach
K - kabel
G - górniczy
Y - izolacja polwinitowa
Ft - taśma stalowa
y- na końcu-osłona polwinitowa
Przekrój żyły roboczej kabla - 50
Przekrój żyły powrotnej kabla - 25
Napięcie znamionowe kabla - 6kV
Długość badanego odcinka kabla - 9m
3)
Lp. |
Pętla zwarcia |
R |
Rśr |
R 20O C |
R 20O C wg PN |
Ocena |
- |
żył |
mΩ |
mΩ |
mΩ/km |
Ω/km |
|
1 |
R-S |
13,5 |
11,7 |
0,64 |
≤0,373 |
nie spełnia wymagań |
2 |
R-T |
11,75 |
|
|
|
|
3 |
S-T |
10 |
|
|
|
|
4 |
R- powłoka Pb |
86 |
|
|
|
|
R -rezystancja pętli zmierzona
R 20O C - rezystancja żył przeliczona na 1 km długości i temperaturę 20OC według wzoru
Przykładowe obliczenia dla kabla 1:

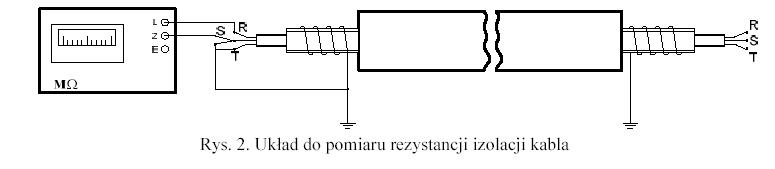

3.Pomiar rezystancji izolacji kabli.
a)
Lp. |
Pętla zwarcia |
R iz |
R' iz |
R iz wg PN |
Ocena |
- |
żył |
MΩ |
MΩ/km |
MΩ/km |
|
1 |
R-ST powłoka |
4375 |
35 |
|
nie spełnia wymagań |
2 |
S-RT powłoka |
4250 |
34 |
|
|
3 |
T-RS powłoka |
4875 |
39 |
|
|
b)
Lp. |
Pętla zwarcia |
R iz |
R' iz |
R iz wg PN |
Ocena |
- |
żył |
MΩ |
MΩ/km |
MΩ/km |
|
1 |
R-ST powłoka |
1000 |
25 |
|
nie spełnia wymagań |
2 |
S-RT powłoka |
1075 |
26,9 |
|
|
3 |
T-RS powłoka |
925 |
23,1 |
|
|
c)
Lp. |
Pętla zwarcia |
R iz |
R' iz |
R iz wg PN |
Ocena |
- |
żył |
MΩ |
MΩ/km |
MΩ/km |
|
1 |
R-ST powłoka |
5375 |
48,4 |
|
nie spełnia wymagań |
2 |
S-RT powłoka |
6000 |
54 |
|
|
3 |
T-RS powłoka |
5500 |
49,5 |
|
|
Przykładowe obliczenia:
Ω
4. Sprawdzenie wytrzymałości elektrycznej izolacji kabli
1)
żyła |
I6 |
I10 |
I 10 min |
ocena |
|
|
|
|
zmierzona |
dopuszczalna |
spełnia wymagania |
- |
µA |
µA |
µA |
µA |
|
1 |
49 |
48,5 |
48,5 |
100 |
|
5.Wnioski.
Z przeprowadzonych pomiarów wynika że badane przewody nie nadają się już do użytku gdyż nie spełniają norm im narzuconych. Kabel pierwszy przekracza dopuszczalną normę o kilkadziesiąt procent trzeci natomiast prawie dwukrotnie. O kablu drugim nie mieliśmy wystarczających danych jednak z punktu 3 wynika że i tak nie zostałby dopuszczony do użytku gdyż jego rezystancja izolacji jest za mała.
Kabel pierwszy w punkcie piątym wypadł jednak dobrze tzn jego izolacja kabla nie została przerwana ani naruszona po 10 min - prąd przez nia płynący nie wzrósł a nawet zmalał co mogło być spowodowane błędem odczytu.
