WYŻSZA SZKOŁA

MORSKA

W SZCZECINIE

WYDZIAŁ MECHANICZNY

LABORATORIUM ZAKŁADU DIAGNOSTYKI

I REMONTÓW MASZYN OKRĘTOWYCH

Nr

Temat ćwiczenia: Pomiary kątów stożkowych i średnic w połączeniach wciskowych stożkowych

Data wyk.ćw

Data oddania ćw:

Ocena:

Podpis asystenta

Podpis Kier.Zakł.

WSTĘP

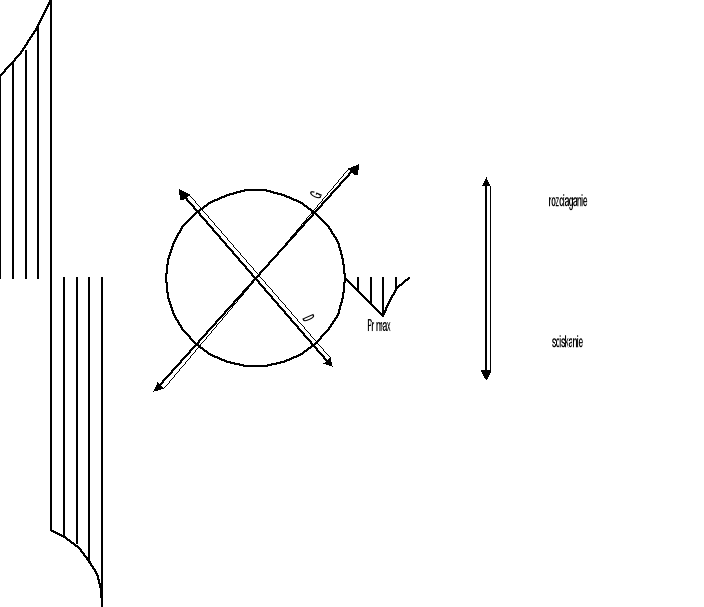

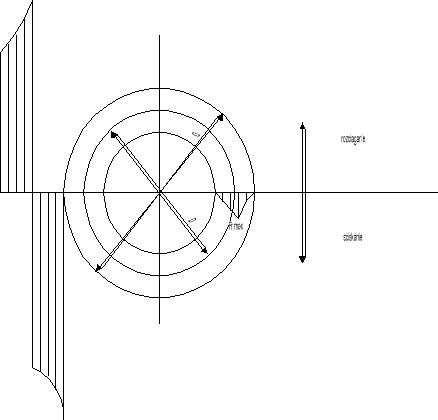

Połączeniem wciskowym nazywamy połączenie, w którym wzajemne umieszczenie łączonych części następuje na skutek tarcia wywołanego przez wcisk. Rozłączenie połączonych w ten sposób części przeciwstawiają się siły sprężystości, wywołane odkształceniem połączonych części. Rozróżniamy połączenia ruchowe i spoczynkowe, rozłączne i nierozłączne, wciskowe tarciowe.

0x08 graphic

Rozróżnia się połączenia wciskowe bezpośrednie, w których jedna z części obejmuje i zaciska drugą, oraz pośrednie, w których występują łączniki rozprężne lub zaciskowe (np. tuleja, pierścienie, kotwice).

Ze względu na sposób łączenia części, połączenia wciskowe dzieli się na skurczowe i wtłaczane. Różnica między nimi polega na tym, że w pierwszych zacisk uzyskuje się przez skurcz części zewnętrznej, podgrzanej lub ochłodzonej przed założeniem na część zewnętrzną np. obręcz na kole wagonowym, w drugim zaś przez wtłoczenie jednej części w drugą np. wbicie kołka w płytę, osadzenie kołka pasowego na czopie wału.

Literatura: „Mały Poradnik Mechanika” WNT 1988

„Pasowania i Pomiary” WSP 1993 J. Malinowski

POMIARY

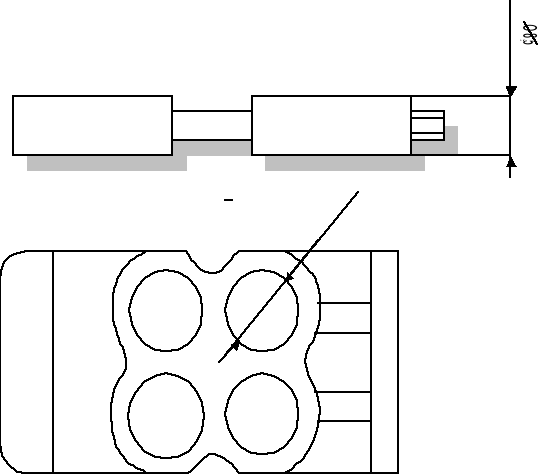

Pomiaru dokonuję na otworze w elemencie konstrukcyjnym i wałku.

0x08 graphic

Pomiarów dokonuję za pomocą:

a) suwmiarki z noniuszem o zakresie 0-160mm o dokładności +/- 0,05mm

b) mikrometru o zakresie 0-45mm o dokładności +/- 0,01mm

c) średnicówką mikrometryczną z końcówką 8,5mm o dokładności +/- 0,01mm

d) mikroskopem warsztatowym MWD o dokładności +/- 0,01mm

PRZYGOTOWANIA DO POMIARU

Z części pomiarowych narzędzi oraz z mierzonych obiektów należy usunąć wszelkiego rodzaju zanieczyszczenia oraz warstwę tłuszczu. Mikroskop należy wypoziomować. Średnicówkę należy wyzerować i nastawić na żądany wymiar przy pomocy mikrometru. Należy także sprawdzić dokładność odczytu przyrządów pomiarowych na wzorcach i odczytać wartość błędu.

WYNIKI POMIARÓW

Pomiarów dokonuję za pomocą dwóch metod: stykowej, bezstykowej.

a) metoda stykowa

Suwmiarka

Mikrometr

Średnicówka mikrometryczna

Wałek

8,5mm

8,50mm

----------------------

Otwór

8,5

------

8,53

b) metoda bezstykowa (przy pomocy mikroskopu MWD)

Wałek - 8,45

Otwór - 8,51

BLĄD POMIARÓW

a) poprawiony wynik pomiaru podany z niepewnością pomiaru e0x01 graphic

_- metoda stykowa

eP = +/- 0,08mm ~ +/- 0,1

wałek 8,5 +/- 0,1mm

otwór 8,5 +/- 0,1mm

ep = +/- (4 + 0x01 graphic
) μm0x01 graphic

wałek 8,50 +/- 0,04mm

ep = +/- 0,012

otwór 8,53 +/- 0,01

- metoda bezstykowa dla mikroskopu MWD ze wzoru:

ep = (A+BL+CHL)μm

A,B,C - współczynniki zależne od kształtu przedmiotu i sposobu

nastawienia kresek krzyża na przedmiot

H - wys. przedmiotu w mm H = 70mm

L - mierzona dł. w mm

Wałek 8,45mm +/- 0,055mm

Otwór 8,51mm +/- 0,054mm

  1. błąd bezwzględny pomiaru δ

δ = x - xp x - wartość mierzona

xp - wartość poprawna

Ponieważ pomiaru dokonywaliśmy przyrządami o klasie zerowej, za wartość poprawną przyjmuję pomiary mikroskopem MWD

suwmiarka

mikrometr

Średnicówka mikrometryczna

Wałek

δ = - 0,04

δ = - 0,02mm

------------------------------------

Otwór

δ = + 0,03

---------------------

δ = + 0,02mm

  1. błąd względny ε

ε = 0x01 graphic
δ - błąd bezwzględny

x - wartość mierzona

Suwmiarka

Mikrometr

Średnicówka mikrometryczna

Otwór

ε = + 0,0036

---------------------

ε = + 0,0024

Wałek

ε = - 0,0047

ε = - 0,0023

---------------------------------------

WNIOSKI

Duża rozbieżność pomiędzy pomiarami wykonywanymi poszczególnymi przyrządami pomiarowymi spowodowana jest różną techniką pomiarową, dokładnością pomiaru oraz innymi czynnikami zewnętrznymi mającymi wpływ na pomiar (np. temperatura, wilgotność, zabrudzenie ). Poza tym niektóre urządzenia pomiarowe wykazują luzy spowodowane eksploatacją. Dokonując pomiaru mikroskopem MWD występuje błąd optyczny nie zależny od nas. Obliczenia błędu bezwzględnego i względnego opieraliśmy na wskazaniach mikroskopu MWD co wprowadza pewien błąd obliczeniowy. Aby uzyskać dokładniejsze wyniki należałoby wykonać pomiary porównawcze przyrządami o klasie O . Natomiast dla tego połączenia pomiary te są w zupełności wystarczające ponieważ konstruktor nie wymaga od nas w tej sytuacji wysokiej jakości połączenia. Jest to połączenie wciskowe, tarciowe, do montażu którego należy użyć metody wciskowej.

0x01 graphic

0x01 graphic
