1. Podaj nazwy i rozmieszczenie rzutów według metody europejskiej.

Rzutowanie wg metody europejskiej polega na wyznaczaniu rzutu prostokątnego przedmiotu przy założeniu, że przedmiot rzutowany znajduje się pomiędzy obserwatorem i rzutnią.

	Rzut z dołu
Rzut z prawej	Rzut główny	Rzut z lewej	Rzut od tyłu
	Rzut z góry

2. Podaj zasady wyboru rzutu głównego.

W przypadku złożonych konstrukcji technicznych, wybór rzutu głównego ma bardzo duże znaczenie. I rzut główny należy wybierać w taki sposób, aby przedstawić możliwie dużo elementów charakterystycznych konstrukcji oraz by przedstawić możliwie najdłuższą podstawę danego obiektu.

3. Podaj układ rzutów podstawowych.

Rzut główny	Rzut z lewej
Rzut z góry

4. Co to jest rzut aksonometryczny i do czego służy?

Rzuty aksonometryczne służą do poglądowego przedstawiania przedmiotów w jednym rzucie. W metodzie aksonometrycznej rzutnią jest płaszczyzna dowolnie ustawiona względem trzech osi x, y, z układu prostokątnego o początku w punkcie O. Przedmiot umieszcza się w układzie prostokątnym w ten sposób aby jego krawędzie osie i płaszczyzny były równoległe lub prostopadłe do osi układu.


Izometria
Dimetria

5. Co wiesz o formatach rysunkowych?

Podstawowym formatem jest arkusz o wymiarach 210 × 297 mm, oznaczany symbolem A4.

Format podstawowy	Wymiar arkusza (kopia)
		szerokość [mm]	wysokość [mm]
A0	1189	841
A1	841	594
A2	594	420
A3	420	297
A4	210	297
A5	210	148

6. Co wiesz o piśmie technicznym?

W rysunku technicznym stosuje się pismo znormalizowane proste lub pochyłe rodzaju A lub B, dla którego określone są wszystkie wielkości charakterystyczne w stosunku do grubości linii pisma. Wymagania ogólne: czytelność, przydatność do powszechnie stosowanych sposobów powielania (mikrofilmowania). Wielkość nominalna pisma jest określona wysokością (h) wielkich liter. Szereg wymiarów nominalnych wysokości pisma (h): 1,8 mm; 2,5 mm; 3,5mm; 5mm; 7mm; 10 mm; 14 mm; 20 mm.

Grubość linii pisma powinna być taka sama dla liter wielkich jak i dla liter małych.
Pismo może być proste (pionowe) lub pochyłe, nachylone pod kątem 75° do linii bazowej poziomej. Pisma rodzaju A i B różnią się stosunkiem wysokości liter do ich grubości. W piśmie rodzaju A wysokość pisma wynosi 14s, gdzie s to grubość linii pisma. W piśmie rodzaju B wysokość pisma wynosi 10s.

7. Co to jest podziałka? Jakie znasz podziałki rysunkowe? Podaj przykłady podziałek.

Podziałka rysunku jest to stosunek wymiarów liniowych przedmiotu przedstawionego na rysunku do jego wymiarów rzeczywistych. Zgodnie z normą należy stosować następujące podziałki: powiększające: 50:1, 20:1, 10:1, 5:1, 2:1 neutralną: 1:1 zmniejszające: 1:2, 1:5, 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, 1:1000, 1:2000, 1:5000, 1:10000. Podziałka, w której został wykonany podstawowy rzut (widok, przekrój itp.), jest podziałką główną rysunku, którą umieszcza się w odpowiednim polu tabliczki rysunkowej. Na arkuszu rysunkowym mogą znajdować się również rzuty, przekroje, kłady przesunięte wykonane w innych podziałkach, które określamy jako podziałki pomocnicze, umieszczane są one pod oznaczeniami tych fragmentów rysunku.

8. Co to jest rysunek wykonawczy i złożeniowy?

Rysunek wykonawczy jest jednym z najważniejszych rysunków. Pozwala odtworzyć kształt przedmiotu z wymiarami. Zawiera informacje na temat dokładności wykonania wytworu, rodzaju materiału. Na rysunku wykonawczym znajdują się konieczne rzuty przedmiotu oraz wymagane przekroje. Rysunek wykonawczy musi być wyposażony w tabelkę rysunkową. Musi ona oprócz wielu koniecznych danych zawierać numer rysunku oraz wielkość podziałki. Numer rysunku powinien być zgodny z numerem części na rysunku zestawieniowym.

Rysunek złożeniowy jest przedstawieniem wytworu w całości. Na rysunku muszą być uwidocznione wszystkie części wytworu. W związku z tym w rysunkach złożeniowych stosuje się rzutowanie aksonometryczne i przekroje. Wszystkie części wytworu muszą być ponumerowane i opisane w tabelce rysunkowej.

9. Co to jest szkic i wymiar rysunkowy?

Jest to rysunek odręczny, wykonany najczęściej na białym papierze. Szkic techniczny służy do wstępnego zapisu informacji technicznej. Nie musi spełniać wszystkich kryteriów rysunku technicznego. Najczęściej jest to rysunek nieskalowany.

Układ wymiarów stanowi liczbowy zapis cech konstrukcyjnych przedmiotu. Na wymiar rysunkowy składają się następujące elementy: linia wymiarowa, pomocnicza linia wymiarowa, liczba wymiarowa, znaki wymiarowe.

10. Podaj rodzaje i odmiany linii rysunkowych.




11. Jakie rodzaje linii stosuje się przy rysowaniu:

1. Miejsca podlegające obróbce cieplnej lub powleczeniu - punktowa gruba

2. Średnicy podziałowej kół zębatych - punktowa cienka

3. Miejsc gięcia - dwupunktowa cienka

4. Widocznych linii przenikania - gruba ciągła

5. Krawędzi niewidocznych - kreskowa cienka

6. Odmiennych położeń części ruchomych - punktowa gruba

7. Płaszczyzn symetrii - punktowa cienka

12. W jaki sposób oznaczamy obróbkę cieplną na rysunkach wykonawczych?

Gdy obrabiany jest cały materiał opis obróbki podajemy nad tabelką; Gdy obrabiany jest tylko część przedmiotu wtedy rysujemy linię punktową

grubą nad linią zarysu.

13. Jak rysujemy (oznaczamy) powierzchnie płaskie na rysunkach? (np. powierzchnie boczne otworów prostokątnych)

Powierzchnie płaskie oznaczamy rysując w nich przekątne linią ciągłą cienką.

14. Podaj przykłady rysowania przerywania rzutów przedmiotów (co najmniej 3 różne).


Przerwanie polega na pominięciu środkowej części przedmiotu. Obie części przerwanego widoku ogranicza się linią zygzakową lub falistą.


Rysunek 1 przerywanie widoku

Rysunek 2 przerywanie przekroju

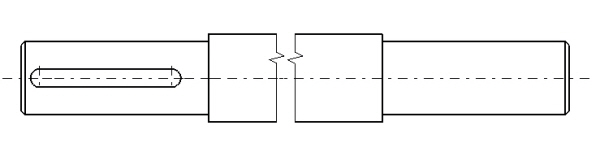

Rysunek 3 Przerwanie wału

15. Podaj przykłady rysowania urwania rzutów przedmiotów (co najmniej 3 różne).

Urwanie polega na pominięciu końcowej części rysowanego przedmiotu o niezmiennym zarysie w przekroju poprzecznym, ograniczając miejsce urwania widoku oraz widoku z przekrojem linią falistą lub zygzakową. W przypadku przekroju miejsce urwania ogranicza się tylko liniami kreskowania.

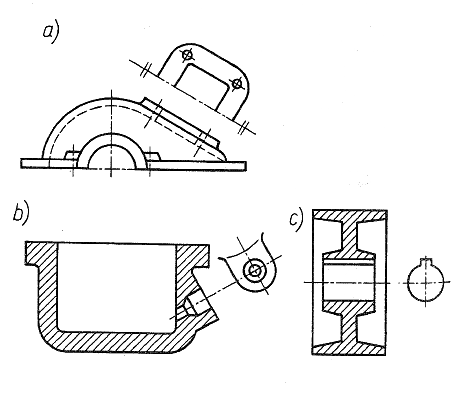

16. Podaj przykłady widoków pomocniczych.

17.
    Podaj przykłady widoków częściowych. - BRAK ? ?




18. Podaj przykłady widoków cząstkowych.

Używane w celu uwidocznienia szczegółu przedmiotu.

19. Z jakiej zasady rzutowania korzystamy przy rysowaniu widoku cząstkowego?

Przekroje cząstkowe rysuje się jako przekroje miejscowe (wyrwania) na widokach przedmiotów i ogranicza sieje linią falistą lub zygzakową.

Należy pamiętać, że:


- linia ograniczająca przekrój nie powinna nigdy pokrywać się z linią przedmiotu;

- kilka drobnych, położonych obok siebie przekrojów cząstkowych lepiej jest łączyć w jeden większy;

- przekroje cząstkowe dochodzące do osi przedmiotu lub przechodzące przez cały przedmiot ogranicza się w sposób pokazany na rysunku;

- przekrój cząstkowy powinien obejmować tylko taki obszar, jaki jest potrzebny do pokazania żądanego szczegółu budowy przedmiotu;


- jeżeli przedmiot jest symetryczny względem płaszczyzny prostopadłej do płaszczyzny rzutu, to przekrój może obejmować całą jego szerokość.

20.

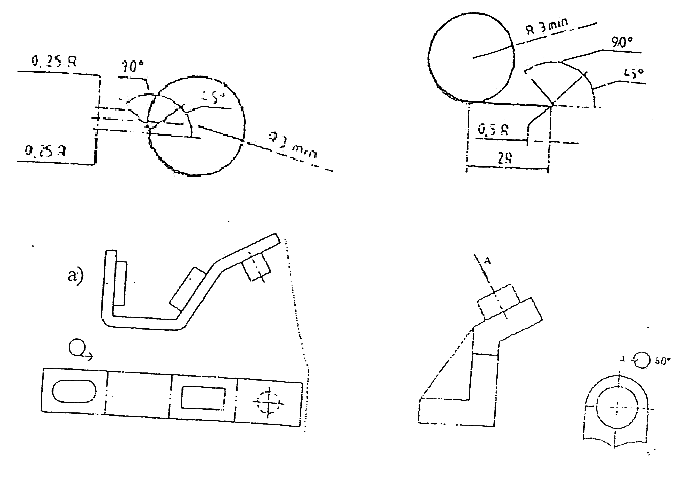

    Jakie oznaczenia stosuje się przy widokach (przekrojach) obróconych i widokach (przekrojach) rozwiniętych?

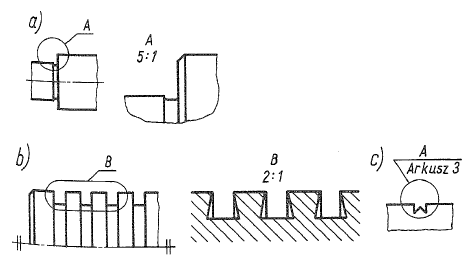

21. Podaj przykłady rysowania szczegółów budowy w powiększeniu.

22.
    Jak oznaczamy płaszczyznę (półpłaszczyznę) przekroju na rysunku?

Pole zarysu figury powstałej po przecięciu kreskuje się liniami ciągłymi cienkimi pochylonymi pod katem 45°.

23. Czym różni się przekrój łamany rozwinięty od skróconego(b)? Podaj przykłady.


Przekrój łamany (a) jest to przekrój dwiema lub więcej płaszczyznami, których ślady tworzą linię łamaną o kątach rozwartych.

Przekrój taki sprowadza się do jednej płaszczyzny, przy czym, gdy nie budzi to wątpliwości, części ukośne przekroju można skrócić (c).

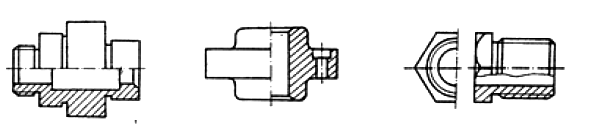

24. Podaj przykłady przekroju połówkowego (półwidok - półprzekrój). Kiedy możemy a kiedy nie możemy stosować przekroju połówkowego?


Przekroju połówkowego nie można stosować dla przedmiotów nie posiadających osi symetrii.

25. Podaj definicję kładu oraz przykłady kładu miejscowego i przesuniętego.

Kład jest to zarys figury płaskiej leżącej w płaszczyźnie przekroju przedmiotu , obrócony wraz z tą płaszczyzną o 90° i położony na widoku przedmiotu (kład miejscowy) lub przesunięty poza jego granice (kład przesunięty).




---
