Rodzaj i kategoria połączeń śrubowych (wg PN-90/B-03200)

Kategoria połączenia	A	B		C	D	E		F
Kierunek obciążenia	prostopadły do osi łączników				równoległy do osi łączników
Rodzaj połączenia	zakładkowe				doczołowe
		1) zwykłe 2) pasowanie	sprężane (cierne) siłą S0=0,7 Rm As			niesprężane lub sprężane	sprężane siłą So=0,7 Rm As
	stany graniczne: I — nośności II — użytkowania	I	I	II	I	I	I	II	I
		ścięcie lub docisk łączników		poślizg styku		zerwanie śrub		rozwarcie styku
Do połączeń zwykłych zaleca się stosować śruby klasy 4.8 o średnicy d<20 mm lub klasy 5.6 o średnicy d>20 mm . Do połączeń sprężonych należy stosować śruby o wysokiej wytrzymałości klasy 8.8. 10.9 lub 12.9 .

^f

Rozstaw łączników w połączeniu zakładkowym elementów rozciąganych

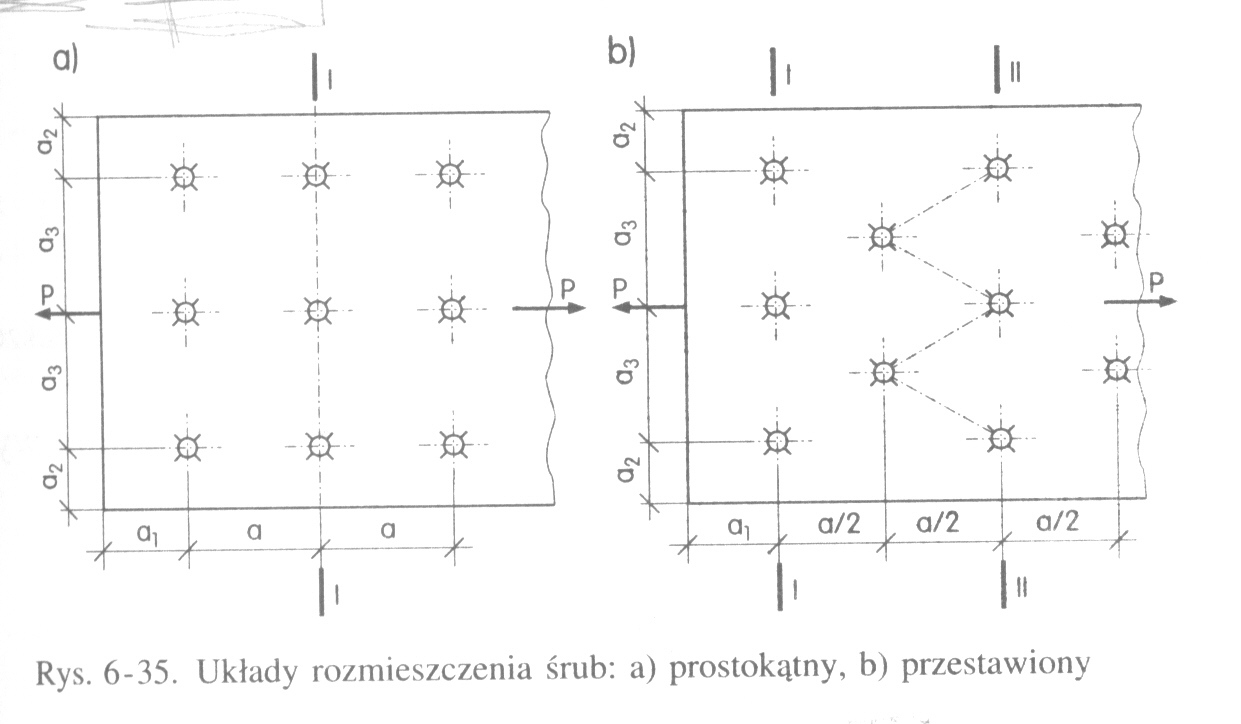

Określenie rozstawu	Oznacze­nie wg rys. 6-35	Graniczne rozstawy łączników
				min.	max
Odległość od czoła blachy nakładek w kierunku równoległym do siły obciążającej	a1	1,5 d	12 g min 150 mm 4 g + 40 mm*
Odległość od krawędzi bocznej blachy w kierunku prostopadłym do siły obciążającej	a2
Rozstaw szeregów	a3	2,5 d	min (14 g , 200 mm)
Rozstaw łączników w szeregu zewnętrznym	a	2,5 d	2a3max - a3
Rozstaw łączników w szeregu wewnętrznym	a	2,5 d	2a3max
* Dotyczy konstrukcji nie osłoniętych. Oznaczenia: d - średnica łącznika, g g grubość blachy

Nośność obliczeniowa śrub na rozciąganie i ścinanie
Klasy właściwości mechanicznych śrub
Symbol klasy		3.6	4.6	4.8	5.6	5.8	6.6	6.8	8.8	10.9	12.9
Rm MPa		330	400	420	500	520	600	600	800	1040	1200
Re MPa		190	240	340	300	420	360	480	640	940	1100
Śruba As, mm^2		Nośność obliczeniowa na rozciąganie SRt i na ścinanie SRv kN
M 10 As = 58	SRt	9,4	11,8	15,9	14,8	19,6	17,7	22,7	30,2	39,2	46,1
		SRv	11,7	14.1	14,8	17,7	18,4	21,2	21,2	28,3	36,7	43,1
	M12 As = 84,3	SRt	13,6	17,2	23,0	21,5	28,5	25,8	32,9	43,8	57,0	67,0
		SRv	16,8	20,3	21,4	25,4	26,4	30,5	30,5	40,7	52,9	62,0
	M 16 As=157	SRt	25,3	32,0	42,8	40,0	53,0	48,1	61,1	81,3	106	125
		SRv	29,9	36,2	38,0	45,2	47,0	54,3	54,3	72,4	94,1	110
	M20 As = 245	SRt	39,6	50,0	67,0	62,5	82,6	75,0	95,6	132	166	196
		SRv	46,7	56,5	59,3	70,7	73,5	84,8	84,8	117	150	172
	M24 As = 353	SRt	57,0	72,1	96,2	90,0	120	108	138	190	239	280
		SRv	67,2	81,4	85.4	102	106	122	122	169	212	248
	M30 As= 561	SRt	90,6	114	153	143	190	172	219	303	379	445
		SRv	105	127	134	159	165	191	191	265	331	338

---
