Norbert Choma 15.03.2006r
I RAT grupa A
SPRAWOZDANIE 2.
Wyznaczanie temperatury Curie ferrytu.
Wprowadzenie.
Zgodnie z uogólnionym prawem Ampere'a, uporządkowany ruch ładunków elektrycznych lub poruszające się naładowane ciała, a także zmienne w czasie pola elektryczne są źródłem pola magnetycznego. Naturalną cechą tego pola jest zdolność do oddziaływania na poruszające się ładunki elektryczne. Ładunek q, poruszający się z prędkością v, doznaje ze strony pola magnetycznego działania siły określonej prawem Lorentza:
definiującym podstawowy parametr pola - wektor indukcji magnetycznej B. Za pośrednictwem tego wektora definiujemy wektor natężenia pola magnetycznego:
Wektor indukcji B pola wypadkowego jest wektorową sumą pola zewnętrznego i wewnętrznego:
Na podstawie prawa Ampere'a, można dowieść, że indukcja wewnętrzna jest proporcjonalna do namagnesowania:
Ze względu na właściwości magnetyczne ciał dzielimy je na trzy zasadnicze grupy:
diamagnetyki - ich przenikalność magnetyczna jest bliska jedności i nie zależy od temperatury. Właściwości ciał są bardzo słabe i obserwujemy je tylko w przypadku, gdy ciało nie jest paramagnetykiem ani ferromagnetykiem. Są to gazy szlachetne, niektóre jony o konfiguracji podobnej do gazów szlachetnych i większość związków organicznych.
paramagnetyki - ich przenikalność jest bliska jedności i zależy od temperatury. Właściwości paramagnetyczne wykazują te atomy i cząsteczki, które mają nieparzystą liczbę elektronów tj. Na, K, Cr, Mn, Fe, Al, NO oraz cząsteczkowy tlen, azot i powietrze.
ferromagnetyki - tu pole wewnętrzne nie jest indukowane polem zewnętrznym i może być od niego tysiące razy silniejsze. Przenikalność zależy od temperatury i natężenia zewnętrznego pola magnetycznego. Istnieje tylko dziewięć pierwiastków ferromagnetycznych m.in. żelazo, nikiel i kobalt.
Doświadczenie.
Do wykonania poniższego doświadczenia wykorzystaliśmy układ pomiarowy (rdzeń ferrytowy, uzwojenie grzejne i pomiarowe, termopara), zasilacz napięcia zmiennego, multimetr, oraz woltomierz cyfrowy.
Po uprzednim zestawieniu i sprawdzeniu układu zgodnie ze schematem, sprawdziliśmy temperaturę pomieszczenia, która wynosiła:
Następnie odczytywaliśmy wskazania Um multimetru (termopara) i odpowiadające im wskazania Uw (uzwojenie wtórne). Korzystając ze wzoru:
obliczyliśmy kolejne temperatury T ferrytu (dane zawarte są w tabeli).
Z wykresu zależności UW(T) (strona 4) odczytaliśmy temperaturę Curie Θ ferrytu odpowiadającą maksymalnej wartości UWmax oraz temperatury T1 i T2 odpowiadające punktom wykresu, w którym wartość Uw spada do U1=0,75* UWmax i U2=0,25* UWmax:

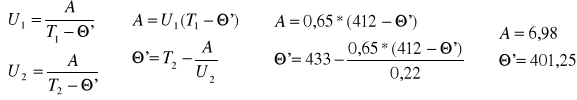

Z układu równań wyznaczyliśmy parametry A i Θ' oraz ich wartości:
Po przyrównaniu Θ i Θ' okazuje się, że wartości są do siebie zbliżone:
Dla temperatur spełniających warunek T>Θ' obliczyliśmy napięcia wg wzoru:
Tabela zawierająca wyniki pomiarów i obliczeń
Um [mV] |
Uw [V] |
T [K] |
Uw' [V] |
0 |
0,83 |
296,15 |
|
1 |
0,83 |
314,77 |
|
2 |
0,83 |
333,39 |
|
3 |
0,84 |
352,02 |
|
4 |
0,84 |
370,64 |
|
5 |
0,84 |
389,26 |
|
5,1 |
0,85 |
391,12 |
|
5,2 |
0,85 |
392,98 |
|
5,3 |
0,85 |
394,85 |
|
5,4 |
0,85 |
396,71 |
|
5,5 |
0,85 |
398,57 |
|
5,6 |
0,86 |
400,22 |
|
5,7 |
0,86 |
402,30 |
6,65 |
5,8 |
0,86 |
404,16 |
2,40 |
5,9 |
0,86 |
406,02 |
1,46 |
6 |
0,86 |
407,88 |
1,05 |
6,1 |
0,86 |
409,74 |
0,82 |
6,2 |
0,86 |
411,61 |
0,87 |
6,3 |
0,87 |
413,47 |
0,57 |
6,4 |
0,84 |
415,33 |
0,49 |
6,5 |
0,71 |
417,19 |
0,44 |
6,6 |
0,55 |
419,06 |
0,39 |
6,7 |
0,46 |
420,92 |
0,35 |
6,8 |
0,40 |
422,78 |
0,32 |
6,9 |
0,36 |
424,64 |
0,30 |
7 |
0,33 |
426,50 |
0,28 |
7,1 |
0,29 |
428,37 |
0,26 |
7,2 |
0,23 |
430,23 |
0,24 |
7,3 |
0,16 |
432,09 |
0,23 |
7,4 |
0,12 |
433,09 |
0,21 |
7,5 |
0,09 |
435,81 |
0,20 |
7,6 |
0,08 |
437,68 |
0,19 |
7,7 |
0,07 |
430,54 |
0,23 |
7,8 |
0,06 |
441,40 |
0,17 |
7,9 |
0,05 |
443,26 |
0,16 |
8 |
0,03 |
445,13 |
0,15 |
2
μr - względna przenikalność magnetyczna ośrodka
