PROJEKT Z PRZEDMIOTU „MECHANIKA GRUNTÓW I GEOTECHNIKA”
DOKUMENTACJA GEOTECHNICZNA
POD BUDOWĘ ………
Opracował:………………………………
Grupa:……………………………………
Uniwersytet Zielonogórski - Instytut Inżynierii Środowiska
Zielona Góra, data
S p i s t r e ś c i
Część I - Opisowa
Wstęp.
Cel i zakres opracowania
Zleceniodawca
Wykorzystane materiały i literatura
Informacje o terenie badań
Właściciel terenu
Lokalizacja terenu
Stan zagospodarowania terenu
Charakterystyka geograficzna terenu badań
Położenie terenu w odniesieniu do podziału fizjograficznego Polski
Budowa morfologiczna
Hydrografia
Wymagania techniczno-budowlane projektowanego obiektu (rodzaj obiektu, wielkość obiektu, ilość kondygnacji, rodzaj podpiwniczenia)
Wykonany zakres badań
Badania terenowe
Badania laboratoryjne
Rozpoznanie budowy geologicznej (rodzaj gruntów, geneza, wiek, układ warstw geologicznych, miąższość utworów)
Opis warunków hydrogeologicznych (poziomy wodonośne, typy zwierciadła wód gruntowych, chemizm wód, ocena agresywności wody w stosunku do betonu)
Ocena warunków geotechnicznych (warstwy geotechniczne i ich parametry, nośność podłoża)
Prognoza wpływu projektowanej inwestycji na środowisko
Oszacowanie zasobów złóż, jakie mogą być wykorzystane podczas realizacji inwestycji
Wnioski (podłoże nośne, nienośne, warunki posadowienia i użytkowania obiektu)
Część II - Graficzna
Zał.1. Mapa dokumentacyjna (z zaznaczoną lokalizacją projektowanego obiektu, otworami badawczymi i liniami przekrojów geologiczno-inżynierskich)
Zał.2. Karty otworów wiertniczych
Zał.3. Karty sondowań
Zał.4. Tabelaryczne zestawienie wł. fizyczno-mechanicznych gruntów
Zał.5. Przekroje geologiczno-inżynierskie
KARTA OTWORU
|
Temat: |
|
|
KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO
|
Zał. |
Otwór numer:
Rzędna: m n.p.m. Data:
Woda gruntowa m p.p.t.
|
Miejsce pobrania próbki gruntu |
Skala 1:100 m p.p.t. |
Profil litologiczny |
Opis rodzaju gruntu |
Wilgotność naturalna |
Liczba wałeczkowań |
Stan gruntu |
Stopień plastyczności |
Stopień zagęszczenia |
Uwagi: barwa' zaw. CaCO3, zaw. substancji organicznej … |
|
|
__1.0
__2.0
__3.0
__4.0
__ 5.0
__ 6.0
|
|
|
|
|
|
|
|
|
Objaśnienia:
zw zwarty
pzw półzwarty
pl plastyczny
tpl twardoplastyczny
mpl miękkoplastyczny
ln luźny
szg średnio zagęszczony
zg zagęszczony
bzg bardzo zagęszczony
n.b. nie badano
s suchy
mw mało wilgotny
w wilgotny
nw nawodniony
m mokry
V▼ zwierciadło wody nawiercone
i ustabilizowane

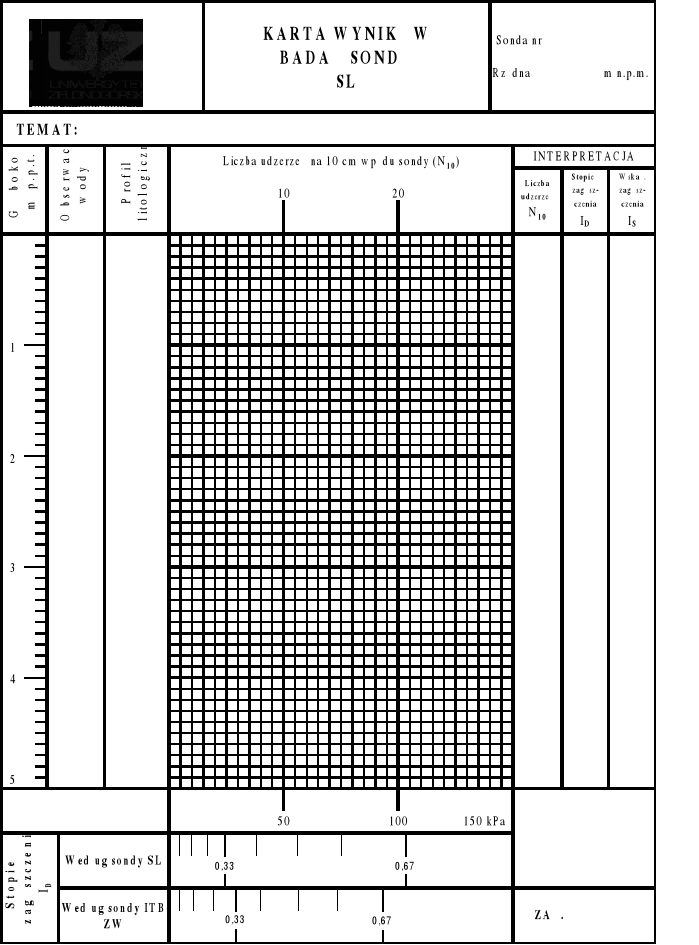

KARTA SONDOWANIA
TABELARYCZNE ZESTAWIENIE WŁAŚCIWOSCI FIZYCZNO-MECHANICZNYCH GRUNTÓW
Stratygrafia |
Opis litologiczno-genetyczny gruntu |
Nr warstwy geotechnicznej |
Symbol gruntu wg PN-86/B-02480
|
Symbol geologicznej konsolidacji
|
Stan gruntu |
Wilgotność naturalna |
Gęstość objętościowa |
Spójność |
Kąt tarcia wewnętrznego |
Edometryczny moduł ściśliwości |
Moduł odkształc. |
|||
|
|
|
|
|
Stopień zagęszczenia |
Stopień plastyczności |
|
|
|
|
pierwotnej |
wtórnej |
pierwotnej |
wtórnej |
|
|
|
|
|
ID |
IL |
Wn % |
ρ tm-3 |
cu kP |
φu o |
Mo MPa |
M MPa |
Eo MPa |
E MPa |
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
