Tranzystor w ukadzie wzmacniacza |
|
|
Laboratorium z elektroniki |
|
Tematem wiczenia s podstawowe wasnoci jednostopniowego wzmacniacza pasmowego z tranzystorem bipolarnym.
wiczenie skada si z dwóch czci. Pierwsza powicona jest ilustracji zasady wzmacniania za pomoc elementu sterowanego, na przykadzie elementarnego wzmacniacza oporowego z tranzystorem w konfiguracji WE. W tej czci dokonalimy obserwacji statycznej napicia charakterystyki przejciowej oraz pomiaru staoprdowego wzmocnienia ukadu badanego dla rónych punktów pracy tranzystora.
Cz druga polegaa na zmierzeniu wzmocnienia i czstotliwoci granicznych jednostopniowego tranzystorowego wzmacniacza pasmowego RC z typowym ukadem zasilania i stabilizacji punktu pracy tranzystora.
Celem wiczenia byo zilustrowanie jakociowych i ilociowych zwizków midzy podstawowymi parametrami roboczymi tranzystorowego wzmacniacza maych sygnaów, a parametrami elementów ukadu, w tym równie zalenoci wzmocnienia od punktu pracy tranzystora.
Obliczenia projektowe:
fdi =25Hz
fd2 =30Hz
Kuef01 =9
Kuef02 =11
W obliczeniach dla czstotliwoci dolnej posuymy si nastpujcym wzorem:
C =1 /( 2pdx ( Rwy + Ro )) x =1,2
Uwe = Ube =0.7V
Ib = Ube / ( R1 II R2) =9.33mA
Ic = Ib * b =1.867mA
Uwy1 = Uwe * Kuef01 =6.3V
Uwy2 = Uwe * Kuef02 =7.7V
Io1 = Uwy1 / Ro =6.3mA
Io2 = Uwy2 / Ro =77mA
IRC! =Ic - Io1 =1.804mA
IRC2 = Ic - Io2 =1.790mA
Rc1 = Uwy1 / IRC! =3492W
Rc2 = Uwy2 /IRC2 =4302W
3492 W < Rc > 4302 W
Rwy1 = 1 /( Rc1 II Ro +1 /h22e ) =3181W
Rwy2 =1 / (Rc2 II Ro +1 /h22e ) =3839 W
C11 = 1 / 2p f d1 (Rwy1 + Ro ) =61.7nF
C12 =1 / 2p f d2 (Rwy1 + Ro ) =51.4nF
C21 =1 / 2p f d1 (Rwy2 + Ro ) =61.3nF
C22 =1 / 2p f d2 (Rwy2 + Ro ) =51.
51.1nF < C >61.7nF
1.Obserwacia charakterystyki przejciowej stopnia wzmacniajcego
ukad badany wkadka oscyloskop
charakterograficzna
ukad do obserwacji charakterystyki przejciowej stopnia wzmacniajcego

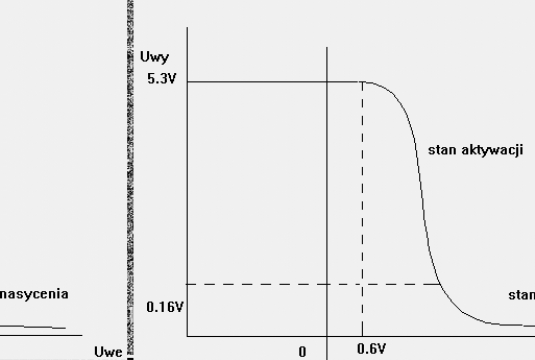

charakterystyka przejciowego stopnia wzmacniajcego
2.Pomiar wzmocnienia maosygnaowego elementarnego stopnia wzmacniajcego
generator ukad badany przecznik cztero
skoku jednostkowego kanaow

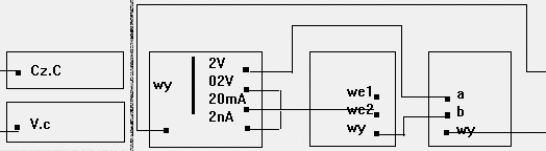

ukad do pomiaru wzmocnienia maosygnaowego elementarnego stopnia wzmacniajcego
tabela pomiarów
napicie |
Ie = 2.49 mA |
|
|
bez skoku |
ze skokiem |
we |
0.7660 |
0.7850 |
be |
0.6660 |
0.6670 |
wy |
2.4700 |
2.0570 |
obliczenia |
KI = 258.13 Ku = 21.73 kuefo = 137.67 Kp =5609.0563 Kpef = 3556.07 |
|
Obliczenia
obliczenia dotyczce wspoczynników: Ki,Ku,Kuef,Kp,Kpef, dla Ie = 2.49mA
Ib1 = ( Uwe1 - Ube1 ) / R8 = 9.9mA Ic1 = ( Uza - Uwy1 ) / Rc = 2.53mA
Ib2 = ( Uwe2 - Ube2 ) / R8 =11.5mA Ic2 = ( Uza - Uwy2 ) / Rc = 2.94mA
Ki = DIc / Dib = 258 Ku = Duwy / Dube = 137.67 Kpef = K i* Kuef = = 35536
.06
rezystancja wejciowa tranzystora:
Rwe = Dube / Dib = 2500 W
3.Pomiar wzmocnienia wzmacniacza pasmowego DN 011B

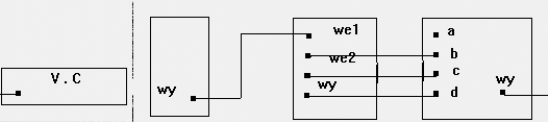

Ukad do pomiaru wzmocnienia wzmacniacza pasmowego DN 011B
Tabela pomiarów
napicie Uwe =0.2V |
||
Uwy |
f |
Ku |
[ V ] |
[ Hz ] |
--- |
0.838 |
20 |
4.19 |
1.336 |
40 |
6.68 |
1.486 |
60 |
7.43 |
1.586 |
80 |
7.93 |
1.616 |
100 |
8.08 |
1.681 |
200 |
8.40 |
1.700 |
300 |
8.5 |
1.708 |
1000 |
8.54 |
1.701 |
3000 |
8.50 |
1.692 |
4000 |
8.46 |
1.681 |
5000 |
8.4 |
1.668 |
6000 |
8.34 |
1.651 |
7000 |
8.25 |
0.838 |
8000 |
4.19 |
charakterystyka przejciowa Uwy = f (U
