1. Część teoretyczna.

Do wyznaczania modułu sztywności stosuje się metodę dynamiczną dla cienkich drutów i prętów. W metodzie dynamicznej badany drut jest przymocowany jest górnym końcem do nieruchomego uchwytu, zaś na dolnym końcu zawieszony jest wibrator. Wibrator składa się z dwóch skrzyżowanych prętów zaopatrzonych w kołki umożliwiające nakładanie dodatkowych obciążeń. Gdy wibratora zostanie skręcony o pewien kąt, w drucie wystąpi moment sił sprężystości, starający się przywrócić równowagę. Zwolniony wibrator będzie wykonywał ruch drgający.

2. Rysunek do ćwiczenia.

0x01 graphic

3. Tabela pomiarowa.

Lp.

Pomiar 1

Pomiar 2

Pomiar 3

Wartość średnia

l =

0,9 m

0,9 m

0,9 m

0,9 m

2r =

0,00025 m

0,00025 m

0,00025 m

0,00025 m

T =

11,4 s

10,5 s

11,0 s

11,0 s

2R =

0,1 m

0,1 m

0,1 m

0,1 m

m. =

0,213 kg

0,213 kg

0,213 kg

0,213 kg

d1 =

0,0175 m

0,0175 m

0,0175 m.

0,0175 m

d2 =

0,0078 m

0,0078 m

0,0078 m

0,0078 m

T1 =

21,5 s

21,2 s

21,6 s

21,5 s

T2 =

14,0 s

13,9 s

14,2 s

14,0 s

G =

---

0,000627

0,0016483

---

I =

---

0,000069237

0,00006250139

---

4. Obliczenia.

a). Obliczenia wartości.

Dane:

l = 900 mm = 0,9 m.

r = 0,125 mm czyli 2r = 0,25 mm = 0,00025 m.

T = 11,0 s

T1 = 21,5 s

T2 = 14,0 s

Obliczam moment bezwładności dla poszczególnych pomiarów.

I1 = 0,213 ⋅ (0,0175)2 = 0,00006523125 kg/m2

I2 = 0,213 ⋅ (0,0078)2 = 0,00001295892 kg/m2

Obliczam moduł skręcenia wg wzoru: G1 = 0x01 graphic

G1 = 0x01 graphic
= 0x01 graphic
= 0,000069237

G1 = 0,000069237

G2 = 0x01 graphic

G2 = 0x01 graphic
= 0,0000625013895168

G2 = 0,0000625013895168

b). Obliczenie błędów pomiarowych.

Do błędów pomiarowych możemy zaliczyć niedokładność sekundomierza, jak

i również inne naturalne warunki (np. wilgotność, temperatura) niesprzyjające podczas przeprowadzania doświadczenia.

Błędy pomiarowe mogące występować w ćwiczeniu

W naszym ćwiczeniu mogło występować kilka błędów pomiarowych. Można do nich zaliczyć:

Wyliczenia błędów pomiarowych :

∆M = ± 0,001

∆Rc = ± 0,001 [m]

∆Rw = ± 0,001 [m]

∆hw = ± 0,001 [m]

∆l = ± 0,01 [m]

∆d = ± 0,001 [m]

∆mw = ± 0,001 [kg]

∆Ic = │∂Ic/∂M│∆M + │∂Ic/∂Rc│∆Rc = Rc²•∆M /2 + Rc•M•∆Rc = 0,015²•0,001/2 + 0,015•0,015•0,001 = 0,000225•0,001/2 + 0,000225•0,001 = 0,000000225/2 + 0,000000225 = = 0,0000001125 + 0,000000225 = ± 0,0000003375 = ± 0,00000034

∆Iw = │∂Iw/∂M│∆M + │∂Iw/∂Rw│∆Rw + │∂Iw/∂hw│∆hw = (Rw²/4+ hw²/12)•∆M +

+ (2Rw•M/4+M• hw²/12)∆Rw + (2hw•M/12+M• Rw²/4)∆hw = (0,02²/4+ 0,015²/12)•0,001 + + (2•0,02•0,015/4+0,015• 0,015²/12) •0,001 + (2•0,015•0,015/12+0,015• 0,02²/4) •0,001 =

= (0,0001 + 0,00001875)•0,001 + (0,00015 + 0,00000028125) •0,001 +

+ (0,0000375 + 0,0000015) •0,001 = 0,00011875•0,001 + 0,00015028125•0,001 +

+ 0,000039•0,001 = 0,00000011875 + 0,00000015028125 + 0,000000039 = ± 0,00000031

∆Ip= │∂Ip/∂M│∆M + │∂Ip/∂l│∆l = (l²/12)• ∆M + (2•l•M/12) • ∆l = (0,19²/12)• 0,001 +

+ (2•0,19•0,015/12) • 0,01 = (0,0361/12) • 0,001 + (0,0057/12) • 0,01 =

= 0,003• 0,001+0,000475• 0,01= 0,000003 + 0,00000475 = ± 0,00000775

∆Io = ∆Ic + 4∆Ip + 4∆Iw = ± 0,00003258

∆I1 = │∂I1/∂Io│∆Io + │∂I1/∂mw│∆mw + │∂I1/∂d1│∆d = │4mwd1²│∆Io + │Io+4 d1²│∆mw + +│Io+8mwd1│∆d1 = │4•0,147•0,19²│•0,00003258 + │0,0000539375+4•0,19²│•0,001 + +│0,0000539375+8•0,147•0,19│•0,001 = 0,0212268•0,0003258 + 0,144453937•0,001 +

+ 0,223493937•0,001 = 0,00000691569 + 0,00144453937 + 0,00223493937 = ± 0,003686

∆I2 = │∂I2/∂Io│∆Io + │∂I2/∂mw│∆mw + │∂I2/∂d2│∆d = │4mwd2²│∆Io + │Io+4 d2²│∆mw + +│Io+8mwd2│∆d = │4•0,147•0,16²│•0,00003258 + │0,0000539375+4•0,16²│•0,001 + +│0,0000539375+8•0,147•0,16│•0,001 = 0,0150528•0,0003258 + 0,102453937•0,001 +

+ 0,188213937•0,001 = 0,00000493678 + 0,00102453937 + 0,00188213937 = ± 0,002912

∆I3 = │∂I3/∂Io│∆Io + │∂I3/∂mw│∆mw + │∂I3/∂d3│∆d = │4mwd3²│∆Io + │Io+4 d3²│∆mw + +│Io+8mwd4│∆d = │4•0,147•0,1²│•0,00003258 + │0,0000539375+4•0,1²│•0,001 + +│0,0000539375+8•0,147•0,1│•0,001 = 0,00588•0,0003258 + 0,04•0,001 +

+ 0,118•0,001 = 0,000001915704 + 0,00004 + 0,000118 = ± 0,00016

∆I4 = │∂I4/∂Io│∆Io + │∂I4/∂mw│∆mw + │∂I4/∂d4│∆d = │4mwd4²│∆Io + │Io+4 d4²│∆mw + +│Io+8mwd4│∆d = │4•0,147•0,08²│•0,00003258 + │0,0000539375+4•0,08²│•0,001 + +│0,0000539375+8•0,147•0,08│•0,001 = 0,0037632•0,0003258 + 0,025653937•0,001 +

+ 0,094•0,001 = 0,000001226 + 0,000025653937 + 0,000094 = ± 0,000121

∆I5 = │∂I5/∂Io│∆Io + │∂I5/∂mw│∆mw + │∂I5/∂d5│∆d = │4mwd5²│∆Io + │Io+4 d5²│∆mw + +│Io+8mwd5│∆d = │4•0,147•0,04²│•0,00003258 + │0,0000539375+4•0,04²│•0,001 + +│0,0000539375+8•0,147•0,04│•0,001 = 0,0009408•0,0003258 + 0,0064539375•0,001 +

+ 0,047•0,001 = 0,0000003065 + 0,0000064539375 + 0,000047 = ± 0,0000535

α1 = │∂α1/∂t│∆t = (4•π•N/2•t)• ∆t = (4•3,14•10/2•23,03) •0,01 = (125,6/46,06)•0,01 =

= 2,727•0,01 = ± 0,02727

α2 = │∂α2/∂t│∆t = (4•π•N/2•t)• ∆t = (4•3,14•10/2•21,25) •0,01 = (125,6/42,5)•0,01 =

= 2,955•0,01 = ± 0,02955

α3 = │∂α3/∂t│∆t = (4•π•N/2•t)• ∆t = (4•3,14•10/2•13,78) •0,01 = (125,6/27,56)•0,01 =

= 4,557•0,01 = ± 0,04557

α4 = │∂α4/∂t│∆t = (4•π•N/2•t)• ∆t = (4•3,14•10/2•12,01) •0,01 = (125,6/24,02)•0,01 =

= 5,229•0,01 = ± 0,05229

α5 = │∂α5/∂t│∆t = (4•π•N/2•t)• ∆t = (4•3,14•10/2•10,2) •0,01 = (125,6/20,4)•0,01 =

= 6,157•0,01 = ± 0,06157

∆M1 = │∂M1/∂I1│∆I1 + │∂M1/∂α1│∆α1 = α1•∆I1 + I1•∆α1 = 0,237•0,003686 +

+ 0,0213•0,02727 = 0,000873582 + 0,000580851 = ± 0,00115

∆M2 = │∂M2/∂I2│∆I2 + │∂M2/∂α2│∆α2 = α2•∆I2 + I2•∆α2 = 0,278•0,002912 +

+ 0,0151•0,02955 = 0,000812038 + 0,000446205 = ± 0,00126

∆M3 = │∂M3/∂I3│∆I3 + │∂M3/∂α3│∆α3 = α3•∆I3 + I3•∆α3 = 0,662•0,00016 +

+ 0,00593•0,04557 = 0,00010592 + 0,0002702301 = ± 0,00376

∆M4 = │∂M4/∂I4│∆I4 + │∂M4/∂α4│∆α4 = α4•∆I4 + I4•∆α4 = 0,871•0,000121 +

+ 0,0038•0,05229 = 0,000105391 + 0,000198702 = ± 0,0003

∆M5 = │∂M5/∂I5│∆I5 + │∂M5/∂α5│∆α5 = α5•∆I5 + I5•∆α5 = 1,208•0,0000535 +

+ 0,00099•0,06157 = 0,000064628 + 0,0000609543 = ± 0,000126

5. Regresja.

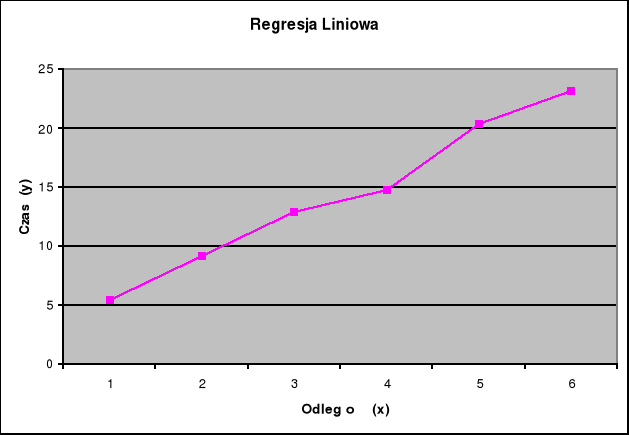

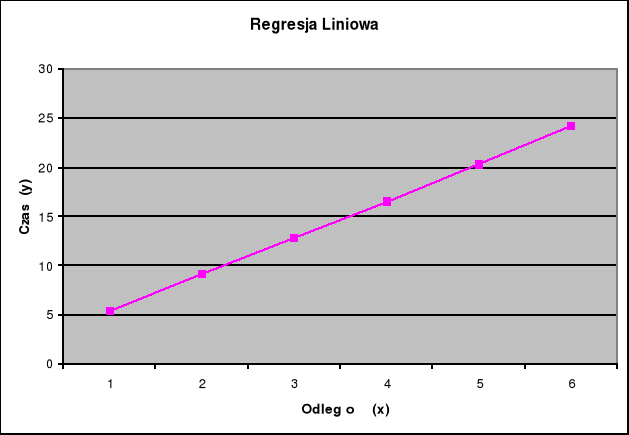

Wykres zależności między odległością walców W od osi obrotu a czasem spadania ciężarka.

Regresja liniowa

Σ y = 80,27

Σ x = 0,57

Σ xy = 10,5225

(Σ x)² = 0,3249

Σ x² = 0,0797

a = (Σ xy - Σ x Σ y /n) / Σ x² - (Σ x)² / n

b = Σ y - a Σ x / n

y = ax + b

Podstawiając odpowiednie wartości do wyżej wymienionych wzorów otrzymujemy :

a = 93,1875 ~ 93,2

b = 5,430625 ~ 5,4

Czyli prosta posiada równanie :

y = 93,2 x + 5,4

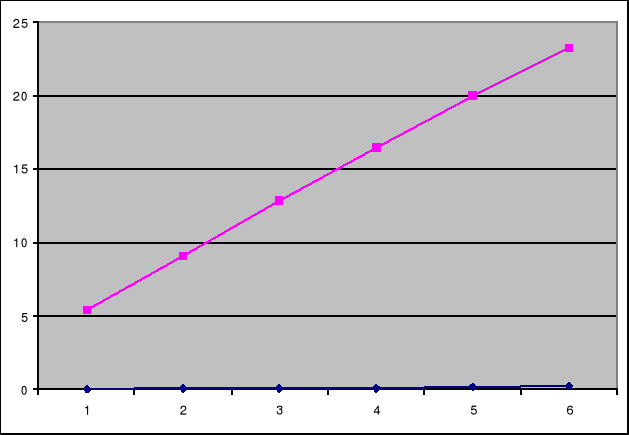

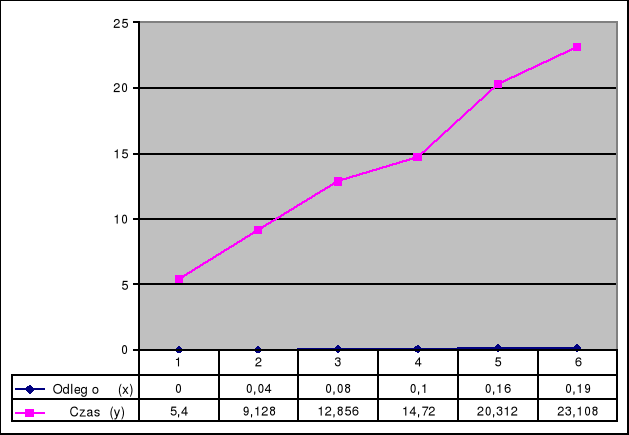

podstawiając za x kolejne wartości otrzymujemy :

Odległość (x)

0

0,04

0,08

0,1

0,16

0,19

Czas (y)

5,4

9,128

12,856

14,72

20,312

23,108

Stąd wynika, że punkt przecięcia z osią Oy = 5,4

5. Wnioski:

Ćwiczenie polegało na zbadaniu parametrów ruchu obrotowego bryły sztywnej. Po przeprowadzeniu pomiarów okazało się, że im bliżej osi obrotu ustawimy walce W, tym mniejszy będzie całkowity moment bezwładności I, a tym samym będzie się zmniejszał moment siły M. Im bliżej osi obrotu ustawimy walce W, tym szybciej ciężarek pokona odcinek 0,5 m. Gdy skręcimy pręt o pewien kąt wystąpi w nim moment sił sprężystości, który będzie starał się przywrócić stan równowagi. Moment sił sprężystości będzie skierowany przeciwnie niż moment działający siły. Moment bezwładności rośnie w miarę oddalania się masy od osi obrotu. Jednocześnie maleje prędkość obrotowa, przez co wzrasta okres.
