Laboratorium Elektroniki
Nazwisko i Imię: Karpiński Marcin Hanaj Daniel Bojankowski Hubert					Grupa: Edi. 2.1
Data wykonania ćwiczenia		Ćwiczenie nr: 2	Temat Zadania: Badanie właściwości impulsowych Tranzystora.
ZALICZENIE		Ocena	Data		Podpis

1. Wyznaczanie wartości prądu bazy na granicy nasycenia

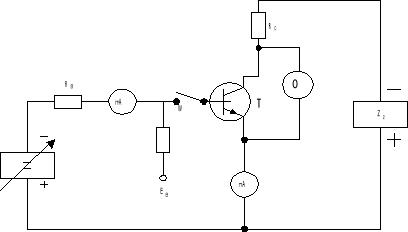

Układ pomiarowy do wyznaczania prądu bazy w funkcji współczynnika przesterowania

KF	IB	UZ
-	mA	V
1	0,05	6,0
8	0,06	4,5

Wartość prądu bazy obliczamy ze wzoru:

Współczynnik przesterowania K_F przy danej wartości prądu kolektora I_C zdefiniowany jest wzorem:

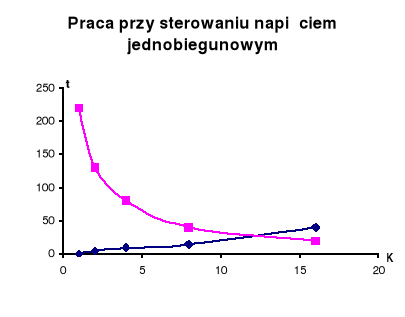

Praca tranzystora w układzie przełącznika.

Praca przy sterowaniu napięciem jednobiegunowym.

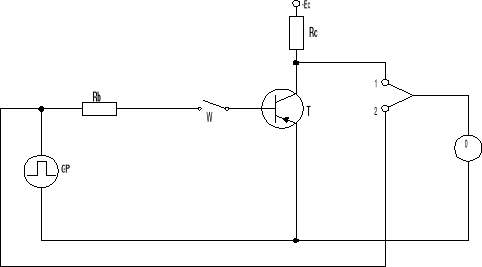

Układ pomiarowy do wyznaczenia czasów charakteryzujących pracę dynamiczną tranzystora

Lp.	KF	UZ		td	tn			tp	to
	-	V		μs	μs			μs	μs
1	1	6		-	220			0	120
2	2	5,5		-	130			5	120
3	4	5		-	80			10	120
4	8	4,5		-	40			15	120
5	16		4	-		20	40		120

Praca przy sterowaniu napięciem jednobiegunowym - badanie wpływu pojemności przyśpieszającej na czasy przełączania tranzystora.

Do rezystora szeregowego w obwodzie bazy dołączyliśmy równolegle kondensator o pojemności odpowiednio 100 pF i 500 pF , a pomiary powtórzyliśmy jak w punkcie poprzednim

Układ pomiarowy do określenia wpływu pojemności przyspieszającej na czasy przełączania tranzystora

KF		CB	td [μs]		tn [μs]		tp [μs]	to [μs]
1		100 pF	-		20		5	40
2		100 pF	-		25		5	50
4		100 pF	-		5		12	10
8		100 pF	-		5		10	10
16		100 pF	-		1		12	4
1	500pF			-	40	1		30
2	500 pF			-	20	5		20
4	500 pF			-	10	10		10
8	500 pF			-	5	10		6
16	500 pF			-	3	11		4

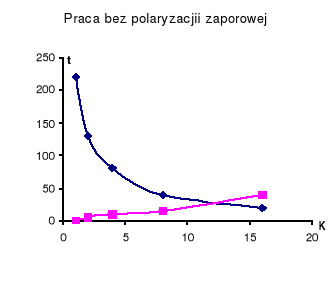

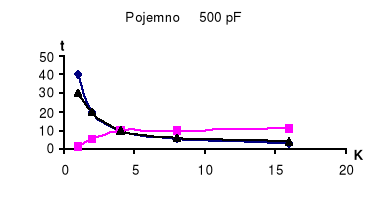

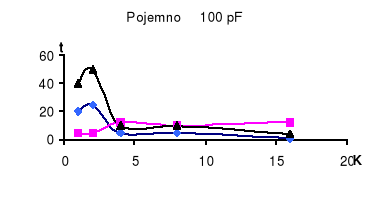

niebieski- czas narastania

czarny- czas opadania

fioletowy- czas przeciągania

Praca przy sterowaniu napięciem jednobiegunowym. Badanie wpływu polaryzacji zaporowej bazy.

Wyznaczanie wartości prądu wejściowego obwodu sterującego na granicy nasycenia tranzystora , oraz wyznaczenie wartości napięć sterujących przy których współczynnik przesterowania osiąga założone wartości.

Układ pomiarowy do wyznaczenia prądu wejściowego w funkcji współczynnika przesterowania.

KF	IWE [mA]	Uz [V]
1	0,05	6,0
2	0,10	5,05
4	0,20	5,0
8	0,70	4,5
16	0,90	4,4

Wyznaczanie czasów przełączania

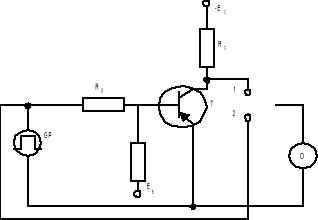

Układ pomiarowy do określenia wpływu dodatkowej polaryzacji na czasy przełączania tranzystora.

KF	Uz	td	tn	tp	to
		[V]	[μs]	[μs]	[μs]	[μs]
1	6,0	-	80,0	0	20,0
2	5,5	-	30,0	2	10,0
4	5,0	-	1,0	2,5	1,5
8	4,5	-	0,5	3,7	1,5
16	4,3	-	0,3	4,2	1,5

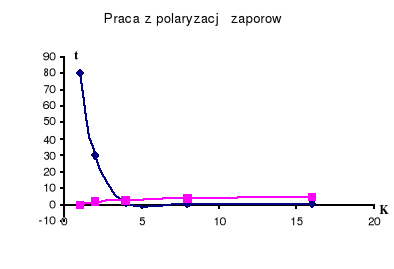

niebieski-czas narastania

fioletowy-czas przeciągania

Wnioski:

Przy włączeniu na wejście badanego tranzystora napicia skokowego z generatora, na wyjściu tranzystora pojawiało się napięcie skokowe. Po porównaniu obydwu sygnałów wejściowego i wyjściowego na oscyloskopie można stwierdzić, że:

• sygnał wyjściowy był odkształcony w stosunku do sygnału wejściowego

• w sygnale wyjściowym można było wyodrębnić czas narastania sygnału, czas przeciągania i czas opadania.

W układzie w którym równolegle do rezystora bazy włączony był kondensator można było zauważyć skrócenie czasu narastania sygnału. Czas narastania sygnału był krótszy im większa była pojemność.

W układzie z dodatkową polaryzacją bazy można było zauważyć skrócenie czasu przeciągani i opadania.

---
