Politechnika Wrocławska Wrocław

Wydział Górniczy

Projekt nr 2 z Geotechnicznego zabezpieczenia eksploatacji „Stateczność skarp i zboczy”

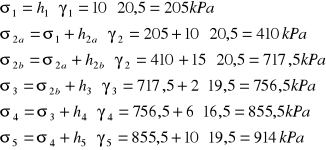

1. Obliczenie naprężeń pierwotnych

2. Wyznaczenie parametrów geotechnicznych zwału

Wykonano wykres σ_n=f(τ_zw). Odczytano c i ϕ.

3. Analiza możliwości wyparcia piasku spod zwału

- wsp. Poissona piasku dla ϕ=30,5^o

- wsp. parcia bocznego

naprężenia poziome w stropie:

naprężenia poziome w spągu:

- miąższość piasku

- długość rzutu skarpy na płaszczyznę poślizgu

A=0,35 - współczynnik zależny od rodzaju warstw na kontakcie

- współczynnik zależny od rodzaju warstw na kontakcie

- siła styczna na kontakcie w warstwie słabej

- warunek jest spełniony

Analiza możliwości wyparcia warstwy słabej spod zwału

- wsp. Poissona piasku dla ϕ=3^o

- wsp. parcia bocznego

naprężenia poziome w stropie:

naprężenia poziome w spągu:

- miąższość piasku

- długość rzutu skarpy na płaszczyznę poślizgu

A=0,3 - współczynnik zależny od rodzaju warstw na kontakcie

- współczynnik zależny od rodzaju warstw na kontakcie

- siła styczna na kontakcie w warstwie słabej

- warunek nie jest spełniony

4. Ocena nośności (stateczności podłoża)

Sprawdzono warunek:

gdzie:

- naprężenie pierwotne pionowe w stropie warstwy słabej

F_dop - współczynnik stateczności

b'=80m - długość rzutu poziomego skarpy

- warunek nie jest spełniony

5. Analiza możliwości powstania klina odłamu (metoda Kezdiego)

W metodzie Kezdiego przyjmuje się, że osuwisko może wystąpić wzdłuż zdeterminowanej powierzchni poślizgu nachylonej bądź poziomej. Należy uwzględnić parcie czynne jako siłę zsuwającą w górnej części zwału oraz odpór bierny dolnej partii zwału.

a) kontakt warstwy 3 i 4

- siła tarcia na kontakcie warstwy 1c i 2

- pole „trójkąta” zwału

- ciężar właściwy zwału

- rzut skarpy na płaszczyznę poślizgu

- siła normalna

- współczynnik parcia

- współczynnik odporu

- siła zsuwająca

warunek jest spełniony

b) kontakt warstwy 4 i 5

- siła tarcia na kontakcie warstwy 2 i 3

- ciężar właściwy zwału

- ciężar właściwy warstwy słabej

- współczynnik parcia

- współczynnik odporu

- siła zsuwająca

warunek jest spełniony
