POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY								KARTA OPERACYJNA								Str.
																																6

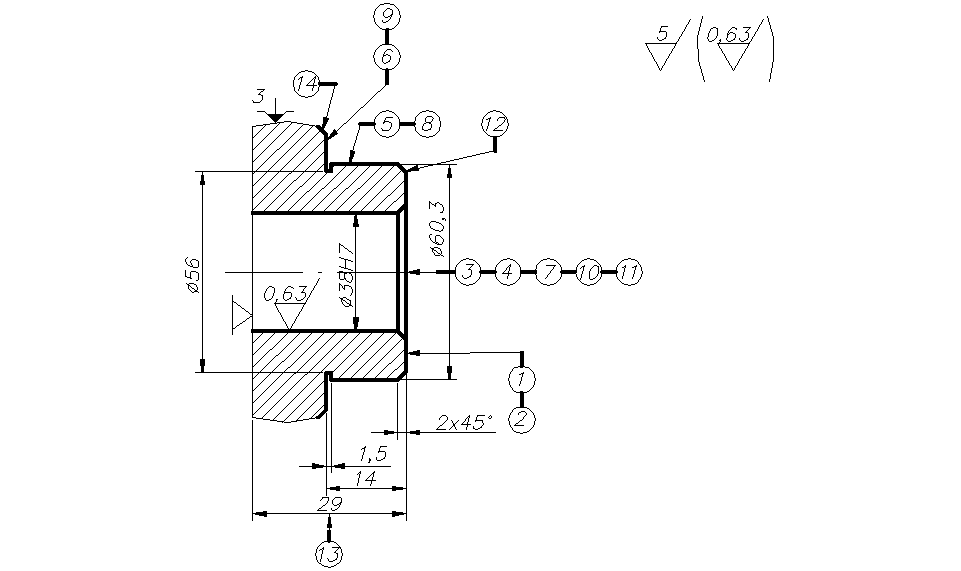

										stanowisko		symbol	Nazwa operacji				Nr op.
																				Tokarka rewolwerowa		RVL-63	Toczenie I				20
																				Nr zabiegu	Nazwa zabiegu			Wyposażenie
																												przyrządy	narzędzia			sprawdziany
																				1	Toczyć zgrubnie powierzchnie czołową l=28,5 mm			Uchwyt samocentrujący PUTm 120 Zderzak Oprawki do noży 2xPTNa/2A	NNZc-20x20-SS			Suwmiarka MAUb 140 Średnicówka MDch 35-40
																				2	Toczyć kształtująco powierzchnie czołową l=28 mm					NNZc-20x20-SS
																				3	Wytaczać zgrubnie otwór na ∅36 mm l=28 mm					NNRh-10x10-SS
																				4	Wytaczać kształtująco otwór na ∅37 mm l=28 mm					NNRh-10x10-SS
																				5	Toczyć zgróbnie na ∅61 mm l=14 mm					NNBe-20x20-SS
																				6	Toczyć zgróbnie na l=13,5 mm					NNZc-20x20-SS
Nr zabiegu	1	2	3	4	5	6	7		8	7	Pogłebiać 1x45°				NWSc-90°/45-SS
Głęb.skr.[mm]	1,5	0,5	1	0,5	1,5	1,5	1		0,35
Ilość przejść	1	1	1	1	1	1	1		1					8				Toczyć kształtująco na ∅60,3 mm l=14 mm				NNBe-20x20-SS
V [m/min]	142	180	80	104	136	182	20		170
n [obr/min] n [2h/min]	710	900	710	900	710	710	180		900
p [mm/obr]	0,4	0,2	0,4	0,2	0,4	0,4	0,6		0,2
Chłodziwo

---
